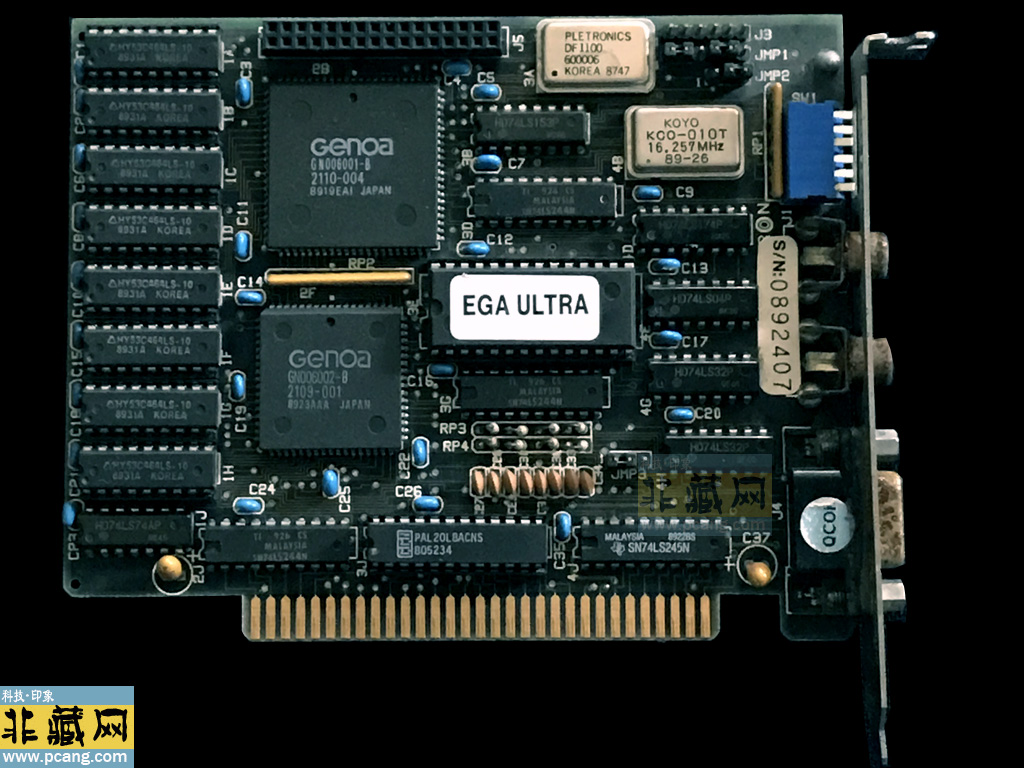

EGA ULTRA 8bit ISA显卡采用的GENOA GN006001-B/GN006002-B芯片，EGA ULTRA显卡生产厂家是 Genoa Systems Corporation（热那亚系统公司）。Genoa Systems Corporation不仅是芯片设计公司（如GENOA GN006001-B/GN006002-B芯片的制造商），还直接生产自有品牌的EGA显卡。在80年代末，Genoa属于“垂直整合”型厂商，既开发图形芯片，也基于这些芯片推出完整的显卡产品。在80年代的硬件资料中，Genoa被明确列为EGA显卡制造商。一些硬件网站的历史文档将Genoa与ATI、Hercules等品牌并列，记录了其EGA卡的具体型号和技术参数。

一、技术规格与架构解析

1. 总线与兼容性

• 8bit ISA总线：适用于早期IBM PC/XT/AT及其兼容机（如286、部分386机型），需插入主板的8位ISA扩展槽（黑色，区别于后期16位ISA的褐色插槽）。

• 主板兼容性：仅支持DOS系统（如MS-DOS 3.x-6.x）或早期Windows 3.0/3.1，需搭配单核CPU（如Intel 8088/80286）和低容量内存（1-4MB）运行。

2. 图形核心与芯片功能

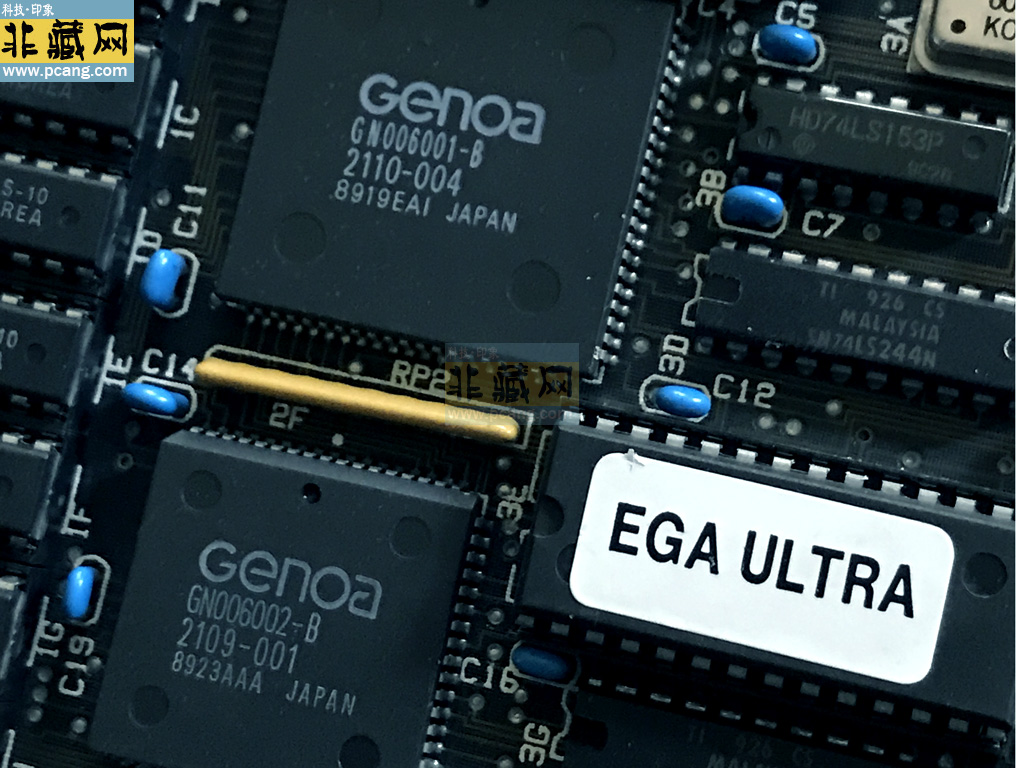

• GENOA GN006001-B/GN006002-B芯片：

◦ GN006001-B：可能为 图形控制器（GPU前身），负责处理EGA标准的图形指令，支持硬件初始化、显存寻址和基本图形操作（如点/线绘制）。

◦ GN006002-B：推测为 视频输出控制器，包含DAC（数模转换器），负责将显存数据转换为模拟信号输出至CRT显示器，并支持颜色映射（EGA的64色调色板，输出16色）。

• 显存配置：典型EGA显卡配备 256KB-512KB VRAM，采用双端口设计以支持CPU与GPU并发访问，显存地址空间通常映射到I/O地址0xA0000-0xBFFFF。

3. 显示性能

• 分辨率与颜色：

◦ 文本模式：80x25字符（单色）或40x25字符（16色），支持闪烁、下划线等属性。

◦ 图形模式：

◦ 低分辨率：320x200像素，16色（EGA标准模式，兼容CGA游戏）。

◦ 高分辨率：640x350像素，16色（EGA独有，提升垂直分辨率但颜色数不变）。

• 刷新率：依赖CRT显示器，通常为50-60Hz，高分辨率下可能出现画面闪烁。

二、历史定位与市场背景

1. EGA的技术地位

• 过渡性标准：发布于1984年，替代CGA（彩色图形适配器），但1987年即被VGA（视频图形阵列）取代，生命周期仅3年左右。

• 核心优势：相比CGA，EGA的640x350分辨率首次实现了“准高分辨率”文本显示（如文字处理软件中的清晰排版），且16色支持优于CGA的4色（需牺牲分辨率）。

2. GENOA芯片的厂商背景

• 小众厂商的生存空间：Genoa可能是80年代末的二线芯片厂商（类似Trident、Tseng Labs），主打性价比，为第三方显卡厂商提供EGA解决方案（IBM原厂EGA卡价格较高，兼容卡更受中小企业和DIY用户青睐）。

• 技术局限性：相比同期VGA芯片（如Cirrus Logic CL-GD5420），EGA芯片缺乏硬件加速能力，图形操作依赖CPU软件渲染，仅适用于非实时图形任务（如CAD草图、报表图表）。

3. 软件生态与典型应用

• 支持的系统/软件：

◦ 操作系统：DOS 3.3+、PC DOS 4.0、早期Windows 3.0（需EGA驱动）。

◦ 应用场景：

◦ 商业：Lotus 1-2-3图表、WordPerfect文字处理（利用高分辨率文本模式）。

◦ 图形设计：早期AutoCAD R10（支持EGA 640x350模式）、GEM Desktop。

◦ 游戏：《Commander Keen》《Prince of Persia》（1989年原版支持EGA）。

• 兼容性挑战：部分游戏（如《DOOM》早期测试版）曾短暂支持EGA，但正式版仅兼容VGA，凸显EGA的快速淘汰。

三、硬件细节与收藏价值

1. 物理特征

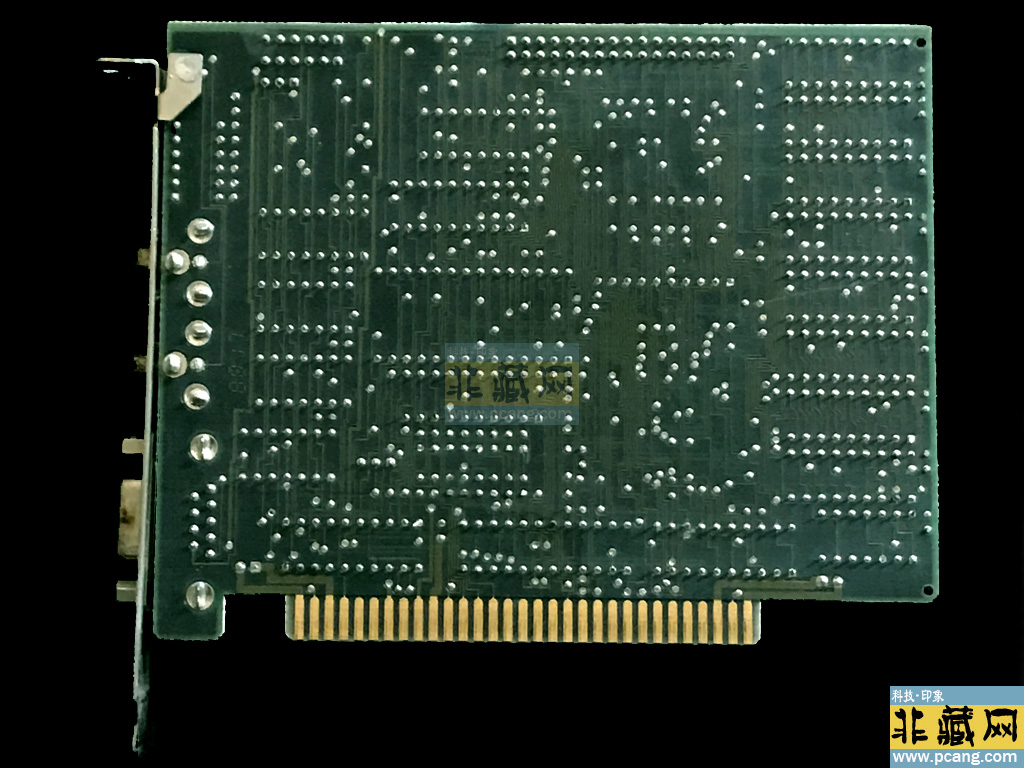

• 电路板设计：典型80年代ISA卡风格，绿色/蓝色基板，元件密集（如分立电阻电容、DIP封装芯片），可能带有金属散热片（少数高端型号）。

• 接口：单一DB-15 VGA端口（兼容当时的CRT显示器），无音频或扩展接口。

• 跳线与开关：用于设置IRQ中断（如IRQ2/3）、I/O地址（默认0x3B4/0x3B5）和显存容量，需手动配置以避免硬件冲突。

2. 收藏与复古计算

• 稀缺性：EGA卡本身存世量少于CGA和VGA，第三方品牌（如Genoa）更罕见，若保存完好且带原包装，可能具有较高收藏价值。

• 测试建议：

◦ 硬件平台：需搭配286/386主机（如IBM PC AT、COMPAQ Deskpro），建议使用MS-DOS 6.22系统。

◦ 兼容性测试：通过运行《EGA Check》等诊断程序验证分辨率和颜色输出，或使用《Hercules Test》检测显存稳定性。

• 注意事项：避免在现代主板（无ISA插槽）上强行使用，可能损坏硬件；显存电容易老化，需检查是否有鼓包漏液。

四、局限性与技术对比
维度 EGA ULTRA（8bit ISA） 同期VGA卡（16bit ISA）
分辨率 最高640x350（16色） 最高640x480（256色）/1024x768（16色）
颜色深度 基于64色调色板，输出16色 支持256色直接显示（True Color前身）
总线带宽 8bit（约0.8MB/s） 16bit（约1.6MB/s）
硬件加速 无（依赖CPU） 部分型号支持块传输（如S3 86C911）
生命周期 1984-1987（迅速被VGA取代） 1987-1995（主导整个90年代初）

五、总结：EGA的时代印记

    这张采用GENOA芯片的EGA ULTRA显卡是PC图形史上“短暂却关键”的见证者：它标志着从“字符界面”到“低分辨率图形”的过渡，却因VGA的快速普及而成为技术过客。对于复古玩家，它是探索DOS黄金时代软件生态的钥匙；对硬件爱好者，其芯片架构和ISA总线设计则是理解早期PC扩展技术的活标本。尽管性能有限，但其承载的历史价值远超技术本身，堪称80年代计算机文化的“固态化石”。Genoa的EGA卡需要专用驱动程序，支持DOS 3.3+和早期Windows 3.0系统。例如，其驱动程序会明确标注“Genoa EGA Ultra”或类似名称，以区别于其他厂商的EGA卡。
