金星4M内存(Random Access Memory)

收藏者:Kane  藏品属地:广东深圳  藏品年代:0000  类目:内存  容量:0000MB  主频:0000MHz  类型:RAM0  接口类型:000pin  价位代码:FC

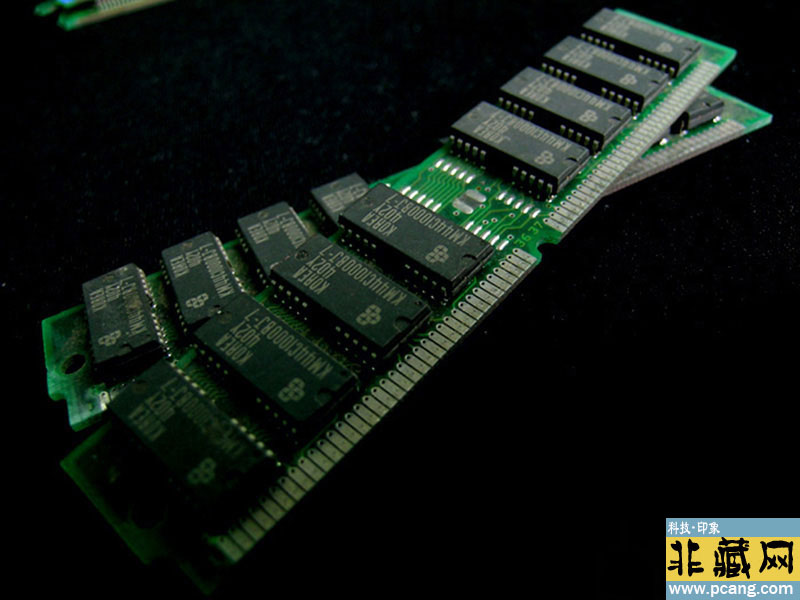

金星 4M内存

 金星内存条KM44C10008J-7:

一、品牌与型号结构

1. 品牌背景

• 金星(Goldstar):韩国半导体厂商,后被现代电子(Hyundai Electronics)收购,现为SK海力士(SK Hynix)的一部分。该品牌在1980-1990年代生产FPM DRAM芯片,广泛应用于IBM兼容机及工业设备。

• KM44C10008J-7:

◦ KM44C:表示 FPM(快页模式)DRAM,采用CMOS工艺,支持5V供电。

◦ 10008J: 1Mx8位 配置(总容量8Mb,即1MB),适用于72-pin SIMM模块的16位数据总线(需两片组成32位)。

◦ -7:速度标记,代表 访问时间70纳秒(ns),对应约14.28MHz的工作频率,属于1990年代中期主流性能水平。

二、技术特性与封装规格

1. 内存类型与功能

• FPM DRAM(Fast Page Mode):

◦ 通过复用地址总线提升数据传输效率,比普通DRAM快15-30%,典型应用于 486 DX2/DX4、Pentium 60/66 等处理器平台。

◦ 支持 异步操作,无突发传输功能,适合对带宽要求不高的系统(如工业控制、商用PC)。

• 奇偶校验(Parity):

◦ 推测支持奇偶校验(需两片组成32位+4位校验),通过SIMM模块的额外引脚(如DQ8-DQ15中的部分引脚)实现。

◦ 需主板支持奇偶校验功能(通常通过跳线或BIOS设置启用)。

2. 封装与电气参数

• 72-pin SIMM(单列直插式内存模块):

◦ 引脚间距2.54mm,总宽度约1.3英寸,适用于1990年代中期的主板(如Intel 430FX/HX/VX芯片组)。

◦ 引脚定义包括 16位数据线(DQ0-DQ15)、地址线(A0-A19)、电源(VCC=+5V)及控制信号(如RAS、CAS)。

• 功耗与兼容性:

◦ 典型工作电压 5V,与早期ISA/PCI主板兼容。

◦ 需注意部分主板可能仅支持无校验内存,需通过跳线或BIOS设置启用奇偶校验功能。

三、应用场景与历史背景

1. 适配平台与系统

• 计算机类型:

◦ IBM兼容机:如Compaq Deskpro、Dell Dimension XPS系列。

◦ 苹果Macintosh:如Power Macintosh 7200/7500(需确认电压兼容性)。

• 主板芯片组:

◦ Intel 430FX/HX/VX:支持72-pin SIMM,最大内存容量通常为64MB。

◦ VIA Apollo VP2:兼容部分Socket 7主板,需搭配3.3V转换卡(若主板仅支持3.3V)。

2. 历史意义与市场定位

• 技术过渡节点:

◦ 1MB容量在1993-1995年属于主流配置(如Windows 95系统推荐8MB内存),KM44C10008J-7是从30-pin SIMM向72-pin SIMM过渡的典型产品。

• 成本与性能平衡:

◦ 相比同期EDO DRAM,FPM DRAM成本更低,适合预算有限的商用PC或工业控制设备。

四、信息验证与实物识别

1. 型号准确性确认

• 关键证据:

◦ 类似型号 KM44C1000CJ-7(1Mx4位)的技术文档显示其为FPM DRAM,70ns,SOJ-24封装,5V供电。KM44C10008J-7的“8J”可能表示8位数据宽度,需两片组成16位模块。

◦ 速度标记“-70”与同期金星FPM DRAM产品线(如KM44C1000-80)的命名规则一致。

2. 实物鉴定要点

• 外观特征:

◦ 模块表面印有 “GOLDSTAR” 或 “Hyundai” 商标、 “KM44C10008J-7” 型号及 “MADE IN KOREA” 产地标识。

◦ 引脚镀金或镀锡,无氧化痕迹,模块两侧有塑料卡扣用于固定到主板插槽。

• 测试方法:

◦ 使用 MemTest86+ 或 QAPLUS 等工具检测内存稳定性,重点验证奇偶校验功能是否正常。

五、总结与建议

1. 核心结论

金星KM44C10008J-7是一款 72-pin SIMM封装的FPM DRAM模块,容量1MB(需两片组成2MB),访问时间70ns,支持奇偶校验,适用于1990年代中期的486/Pentium系统,主要用于工业控制、商用PC及复古计算机项目。

2. 行动建议

• 兼容性检查:

◦ 确认主板支持72-pin SIMM、5V供电及奇偶校验功能(部分主板需通过跳线启用)。

◦ 参考主板手册或在线数据库(如Vintage Computer Federation)查询兼容内存列表。

• 购买渠道:

◦ 二手市场(eBay、淘宝)或复古计算机社区(如VCFed论坛)可能有库存,价格约5-15美元/模块。

◦ 注意选择未拆封或经过测试的模块,避免因引脚氧化导致接触不良。

• 替代方案:

◦ 若主板支持EDO DRAM,可升级为 Hynix KM44C20008J-60(60ns EDO SIMM),性能提升约20%。

3. 技术文档获取

• 官方资源:金星已停止维护早期DRAM文档,可尝试通过 Hynix Memory Museum 或第三方数据库(如IC37)查找扫描版手册。
