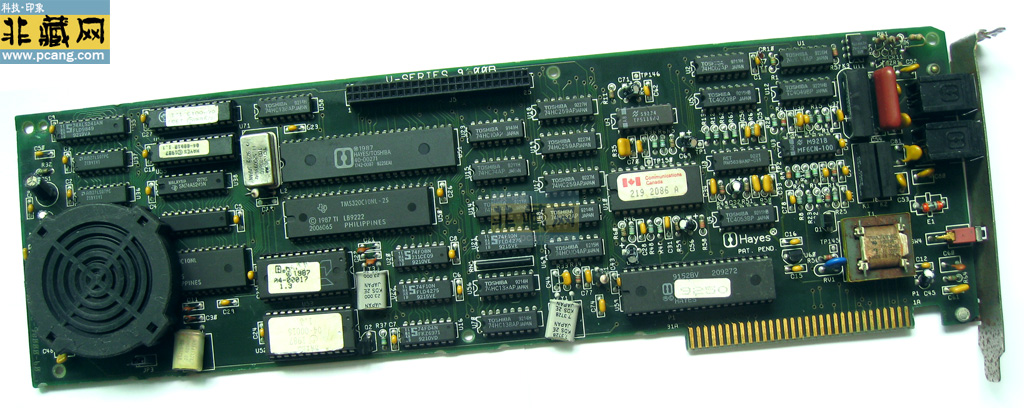

Hayes V-series ULTRA Smartmodem是20世纪90年代推出的中速拨号调制解调器，以其兼容性和稳定性成为互联网早期的代表性设备。

一、技术架构与硬件特性

1. 核心型号与参数

• 型号差异：

◦ Hayes 2000 US：支持V.32标准，最高速率9600 bps，外置式设计，需搭配13.5V AC电源适配器（型号52-00013）及RS232串口线。

◦ Hayes 2004 AM：升级为V.34标准，支持14.4 kbps传输，部分型号集成语音功能（如V.42bis压缩协议）。

• 物理规格：

◦ 尺寸：约15cm×10cm×4cm，重量0.5kg，采用金属外壳屏蔽干扰。

◦ 接口：DB25串口（兼容RS232C），支持硬件流控（RTS/CTS）。

• 调制协议：

◦ V.32：支持2400/4800/9600 bps，采用TCM（网格编码调制）提升抗干扰能力。

◦ V.42bis：数据压缩协议，理论压缩比4:1，实际传输速率可达38.4 kbps。

2. 电路设计与组件

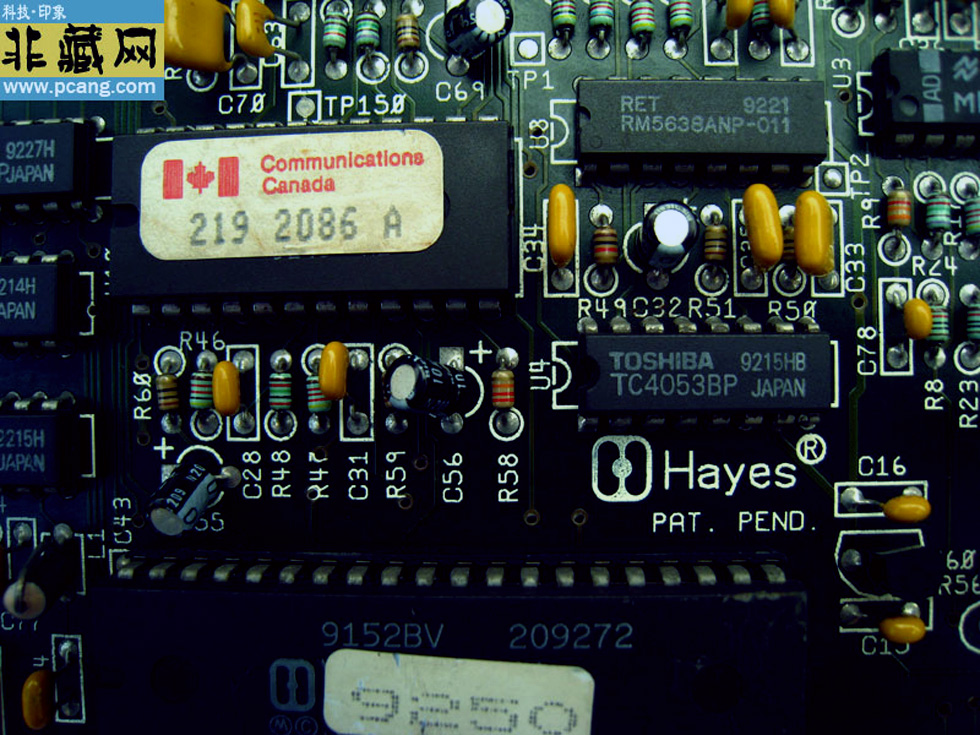

• 核心芯片：

◦ 调制解调器芯片：Rockwell RC2234（支持V.32）或TI TMS320C30 DSP（支持V.34）。

◦ 控制器：Zilog Z80或8051微处理器，负责AT命令解析与状态管理。

• 信号处理：

◦ 自适应均衡：自动补偿线路衰减，支持长距离通信。

◦ 纠错机制：MNP4/V.42协议，重传误码数据。

二、系统兼容性与操作环境

1. 软件支持

• 操作系统：

◦ 原生支持：DOS 3.3、Windows 3.x/95/98、Unix（如SunOS 4.1）。

◦ 驱动程序：

◦ Windows 95/98：自动识别为“标准调制解调器”，需手动选择V.32或V.34协议。

◦ Windows NT 4.0：需安装Hayes专用驱动（如hayes.sys）。

• 通信软件：

◦ 终端程序：ProComm Plus、HyperTerminal（Windows 9x）。

◦ 文件传输：XModem、YModem、ZModem（需搭配专用软件如ZTerm）。

2. 现代适配方案

• 硬件转接：

◦ USB转串口适配器：

◦ 推荐型号：Prolific PL2303（需安装驱动）或Moxa UPort 1100系列（工业级稳定性）。

◦ 注意事项：部分适配器需手动设置串口参数（波特率9600/14400，8位数据位，1位停止位，无校验）。

◦ PCI串口卡：如Digi International XPort Pro，支持多串口扩展。

• 虚拟化工具：

◦ QEMU：通过-serial /dev/ttyUSB0参数模拟串口，支持DOS/Windows 95虚拟机。

◦ VMware：在虚拟机设置中添加串口设备，选择物理COM端口。

三、数据操作与维护

1. 配置与诊断

• AT命令集：

◦ 基础命令：

◦ ATZ：重置调制解调器。

◦ ATE0：关闭命令回显。

◦ AT&F：恢复出厂设置。

◦ 诊断命令：

◦ ATI0：查询产品代码（如2000 US返回960）。

◦ ATI2：校验固件ROM完整性（返回OK或ERROR）。

• 速率测试：

◦ 使用AT+IPR=9600设置波特率，通过AT+CSQ查询信号强度（0-31，值越大越好）。

2. 数据传输

• 文件传输流程：

1. 格式化软盘：在DOS中输入FORMAT A:/S创建可引导软盘。

2. 传输文件：使用XCOPY A:\FILE.TXT COM1通过调制解调器发送。

• 高级功能：

◦ 传真发送：需搭配传真软件（如Windows 95内置传真工具），通过ATDT命令拨号。

3. 常见故障与处理

• 无响应：

◦ 原因：串口未正确识别或驱动冲突。

◦ 解决：检查设备管理器，更新驱动或更换USB转串口适配器。

• 速率不稳定：

◦ 原因：线路干扰或调制协议不匹配。

◦ 解决：使用AT+MS=V34强制使用V.34协议，或更换电话线。

• 无法拨号：

◦ 原因：号码格式错误或调制解调器未摘机。

◦ 解决：确认号码前加T（音频拨号）或P（脉冲拨号），使用ATA手动应答。

四、收藏与历史价值

1. 市场行情

• 二手价格：成色良好的Hayes 2000 US在eBay售价约$50-$100，带原装电源和手册的型号溢价30%。

• 稀有型号：支持V.34的Hayes 2004 AM因数量较少，价格可达$150以上。

2. 技术意义

• 标准化进程：其AT命令集成为行业通用标准，被ITU-T V.250规范采纳。

• 兼容性设计：支持多协议切换（如V.22bis、V.32），适应不同网络环境。

3. 文化符号

• 博物馆展览：常被用于展示互联网早期硬件，如美国计算机历史博物馆（CHM）的“拨号上网”展区。

• DIY项目：复古计算机爱好者将其改装为USB软盘模拟器（如Gotek兼容方案）。

五、替代方案与现代应用

1. 硬件替代

• USB调制解调器：如Zoom 56K USB调制解调器，支持Windows 10/11即插即用。

• FPGA仿真：基于MiSTer或Arduino搭建调制解调器模拟器，支持高速数据传输。

2. 软件模拟

• 终端仿真：

◦ MobaXterm：支持串口通信与AT命令发送。

◦ Tera Term：内置XModem/ZModem协议，可模拟文件传输。

• 虚拟化：

◦ VirtualBox：通过-serial参数将虚拟机串口映射到物理COM端口。

◦ VMware：在虚拟机设置中启用“串口直通”功能。

六、注意事项

1. 物理操作：

◦ 防静电：操作前佩戴防静电手环，避免直接触摸电路板。

◦ 接口维护：定期清洁DB25接口，防止氧化导致接触不良。

2. 电源管理：

◦ 稳定性：使用原装电源适配器，避免劣质电源损坏电路。

◦ 关机顺序：正常退出通信软件后，再断开电源。

3. 兼容性测试：

◦ 硬件兼容性：优先选择支持UART 16550的USB转串口适配器。

◦ 软件兼容性：在虚拟机中测试重要操作，避免物理机数据丢失。
