 IBM 360K软驱动器

收藏者:Kane  藏品属地:广东深圳  藏品年代:1980  类目:软驱  类型: 低密  规格:5.25in  读写容量:360KB  价位代码:FC

 IBM 360K软驱动器

 IBM 360K软驱动器

 IBM 360K软驱动器

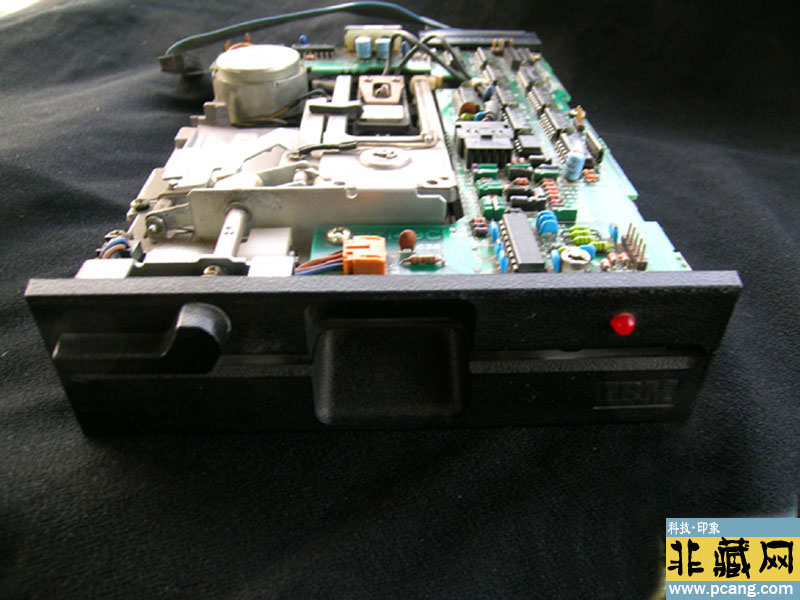

IBM 360K软驱动器 是IBM在1980年代推出的一款5.25英寸双面双密度(DS/DD)软盘驱动器,主要用于IBM PC/XT及兼容机,支持360KB软盘的读写。

一、技术参数与功能特性

1. 核心规格

• 适用软盘类型:
支持5.25英寸双面双密度(DS/DD)软盘,格式化后容量为360KB(40磁道×9扇区,每扇区512字节),未格式化容量标称500KB。
注:该驱动器无法直接读取1.2MB高密度(DS/HD)软盘,需通过硬件或软件切换模式。

• 接口类型:
使用34针FDC(软盘控制器)接口,通过带状电缆连接主板或多功能卡(如Promise 2300),需搭配+5V和+12V电源(大4pin Molex接口)。

• 数据传输率:
DS/DD模式下为250 Kb/s,平均寻道时间约63ms,转速300 RPM。

2. 物理特性

• 尺寸与安装:
标准5.25英寸半高型(Half-height),适用于ATX机箱的5.25英寸仓位,安装螺丝孔位兼容IBM PC/XT主板支架。

• 控制与指示灯:

◦ READY灯:绿色,指示驱动器就绪。

◦ 写保护检测:自动识别软盘写保护口状态,防止误写入。

◦ 手动退盘按钮:紧急情况下弹出软盘(无电时可用)。

3. 兼容性限制

仅兼容IBM PC/XT及早期兼容机,现代主板(如Intel 100系列及以上)需通过ISA转USB转接卡(如IO-DATA FD-USB2)或复古主板(如技嘉GA-586HX)驱动。

二、历史背景与市场定位

1. 发布背景与技术地位

• 上市时间:约1983年,随IBM PC/XT一同推出,成为早期个人计算机的标准配置。

• 技术突破:
作为IBM PC/XT的核心存储设备,其360KB容量相比前代单面单密度(SS/SD)软盘(180KB)翻倍,满足了DOS 2.0及早期办公软件的存储需求。

• 竞品对比:
同期产品包括索尼MPF520-11、TEAC FD-55GFR等,IBM驱动器以高稳定性和工业级耐用性著称,被康柏、AST等品牌选为原厂配件。

2. 技术迭代与淘汰

• 被替代原因:
1980年代中后期,5.25英寸高密度(DS/HD)软盘(1.2MB)和3.5英寸1.44MB软盘因容量更大、体积更小逐渐普及,IBM 360K软驱于1990年代初停产。

• 现存用途:
目前仅用于复古计算机修复(如运行DOS 6.22、Windows 3.1)、工业控制设备(如老旧数控机床)的数据读写,或作为收藏级硬件。

三、用户需求匹配与使用场景

1. 复古计算机修复与数据恢复

• 系统兼容性:
支持MS-DOS 2.0-6.22、Windows 3.1x、OS/2 1.x等系统,需搭配486/奔腾级主板或ISA总线扩展卡。
注意:现代主板需通过ISA转USB转接卡(如IO-DATA FD-USB2)或复古主板驱动。

• 软盘读写操作:

◦ 使用前需在BIOS中将软盘类型设置为“360KB 5.25英寸”。

◦ 可通过命令行工具(如FORMAT.COM、DISKCOPY.COM)或图形界面(如Windows 3.1文件管理器)操作。

2. 数据迁移与格式转换

• 旧数据读取:
若软盘存在磁粉脱落或坏道,可尝试用HD-COPY 2.3R(DOS版)进行扇区级读取,生成IMG镜像后在现代系统中分析(需搭配DOSBox模拟器)。
风险提示:频繁读写老化软盘可能导致数据永久丢失,建议优先制作镜像。

• 格式转换:
非标准格式软盘(如CP/M系统)需通过专用工具(如FLOPPY.EXE)处理,或使用双驱动器拷贝。

3. 收藏与展示

• 成色评估:
全新未拆封的IBM 360K软驱在eBay等平台售价约20-40美元,二手良品(带原包装和说明书)约10-25美元。带IBM原厂贴纸且无明显划痕的型号更具收藏价值。

• 维护建议:

◦ 长期存放前需清洁磁头(用无水乙醇棉签擦拭),避免磁头氧化。

◦ 每年通电测试1-2次,防止电机轴卡死(典型故障为“电机转动但磁头不寻道”)。

四、常见故障与解决方案
故障现象 可能原因 解决方法
通电后无反应 电源接口松动/保险丝熔断 检查4pin电源连接,更换驱动器内部保险丝(3A)
软盘插入后无法识别 磁头污染/磁盘索引孔损坏 清洁磁头,更换测试用软盘(确认磁盘完好)
读写时频繁报错 磁头偏移/盘片老化 用校准盘(如GCR-100)调整磁头位置,更换新盘
退盘按钮失效 机械连杆卡顿/弹簧松弛 拆开外壳润滑连杆,更换复位弹簧
BIOS检测不到软驱 接口接触不良/CMOS设置错误 检查数据线连接,进入BIOS启用软驱控制器

五、现代替代方案与收藏建议

1. 虚拟软盘方案

• 使用ImgDrive等工具挂载IMG镜像,通过DOSBox模拟软盘驱动器(推荐给纯软件复古场景)。

• FlashFloppy项目:将软盘驱动器转换为USB闪存存储,支持IBM 360K软驱的FDC接口(需改造驱动器内部电路,适合技术爱好者)。

2. 硬件转接方案

• USB软盘驱动器:如IOGEAR GFR212,需确认支持5.25英寸软盘(部分型号仅兼容3.5英寸)。

• Gotek USB Floppy Emulator:通过USB闪存模拟软盘,支持IBM 360K软驱的FDC接口(需改造电路)。

3. 收藏建议

• 优先选择:带完整配件(如安装螺丝、驱动盘)的二手良品,或带有IBM早期标志(如蓝色LOGO)的版本。

• 保存条件:存储于干燥、阴凉处(温度15-25℃,湿度40-60%),使用防静电袋或硬质塑料盒存放。

六、总结与技术溯源

1. 技术定位:
IBM 360K软驱是1980年代个人计算机存储的里程碑,其360KB容量和DS/DD标准成为早期PC的行业标杆。

2. 局限性:
现代硬件兼容性差,需依赖复古设备或转接方案,且物理软盘易老化。

3. 价值评估:
作为历史文物,其收藏价值高于实用价值,适合复古计算爱好者或计算机历史研究者。
