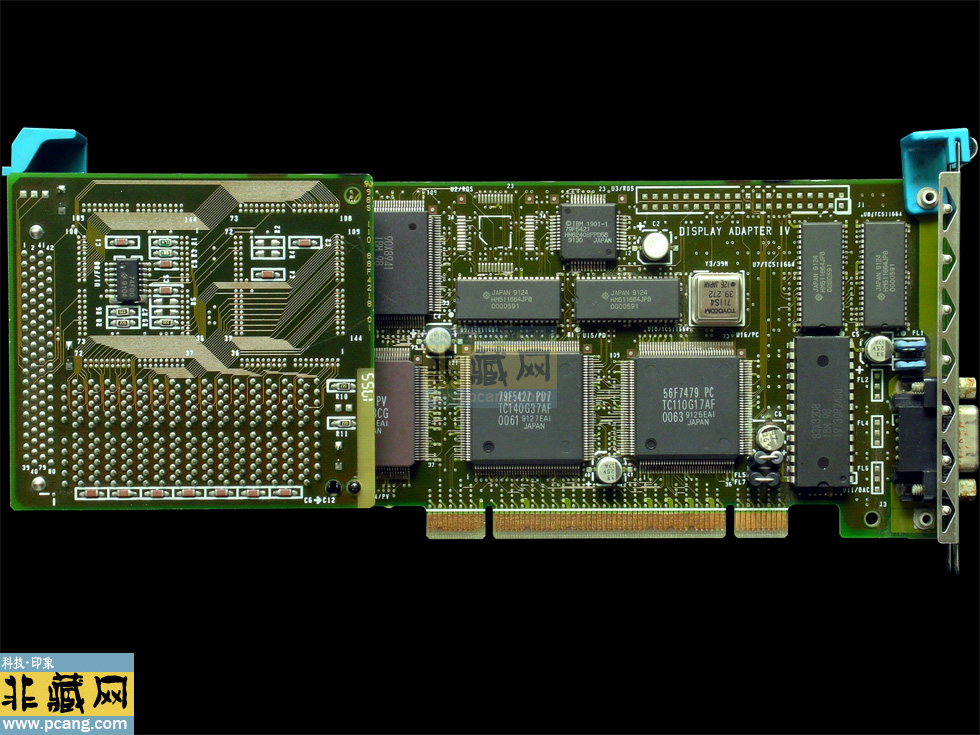

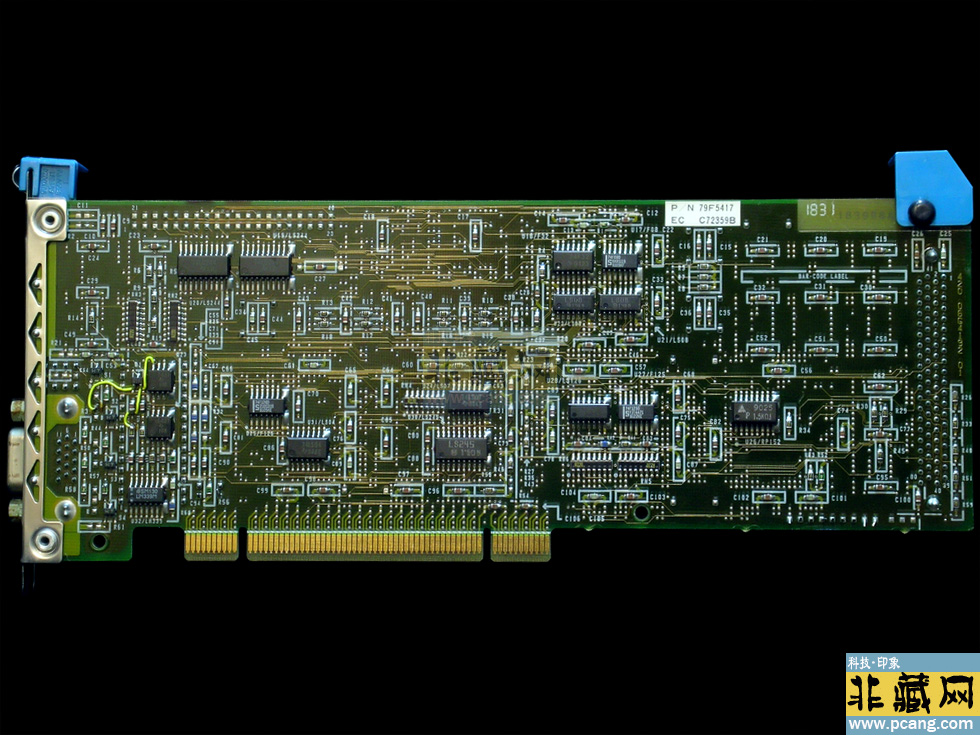

IBM Display Adapter IV 是IBM为日本市场设计的Avec系列显示适配器，专为PS/2系列计算机（如5530-Z、5530-T）优化，支持高质量日文字符显示。

1. 历史背景与用途

该适配器属于IBM日本开发的Avec系列，专为日本市场设计，用于支持24x24点阵的高质量日文字体显示。它主要应用于PS/2型号如5530-Z、5530-T等机型，兼容IBM DOS/400（JDOS）系统，需配合特定软件（如monchk.exe）实现日文显示功能。其设计目标是在保持VGA兼容性的同时，提供本地化的高分辨率日文字符渲染能力。

2. 技术规格

• 芯片组：采用VGA-FP 90x8941芯片，集成VGA核心功能，支持模拟信号输出。

• 显存配置：

◦ 基础配置为512KB VRAM，可通过板载连接器（如J2）扩展至1MB。

◦ 显存类型为ZIP RAM（如型号65x2554或HM511665JP8），支持快速数据访问。

• 分辨率与颜色：

◦ 标准VGA模式支持640x480@16色或320x200@256色。

◦ 针对日文字体优化，可支持1024x768@4色或720x512@16色，以适配24x24点阵字体的显示需求。

• 接口：

◦ 提供15针D-Sub接口（VGA），传输模拟RGB信号及同步信号。

◦ 部分版本可能集成额外的数字接口（如TTL），但需结合具体型号确认。

3. 功能特性

• 双模式支持：

◦ VGA模式：兼容标准VGA协议，可驱动普通CRT显示器。

◦ PS/55高分辨率模式：专为IBM多工作站系列设计，支持高质量日文字符渲染，需配合monchk.exe等软件实现。

• 硬件扩展：

◦ 通过板载跳线（如J1、J2）可调整显存容量、时钟频率（如25.175MHz、28.322MHz）等参数。

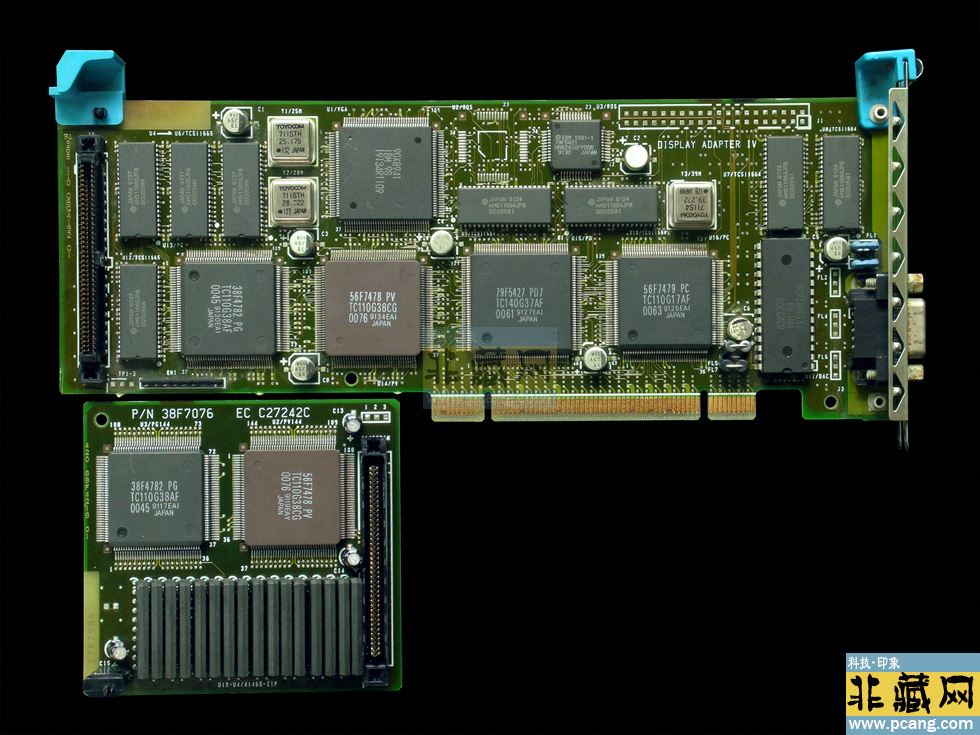

◦ 部分型号（如p/n 38f7016）采用新型显存芯片（如HM511665JP8），提升稳定性和性能。

4. 驱动与兼容性

• 驱动支持：

◦ 需配合IBM官方驱动程序（如monchk.exe）实现日文显示功能，早期版本依赖DOS系统启动脚本。

◦ 现代操作系统（如Windows 10）可通过通用VGA驱动实现基本显示，但无法发挥日文渲染等特殊功能。

• 兼容性限制：

◦ 仅支持ISA总线（16位），无法直接用于现代PCIe接口的主板。

◦ 需搭配特定型号的PS/2显示器或兼容VGA的CRT设备，与现代LCD显示器连接可能存在信号转换问题。

5. 历史意义

该适配器是IBM在全球化市场中针对区域需求进行技术定制的典型案例。通过整合VGA标准与本地化显示优化，它解决了早期日文PC市场因厂商标准不统一导致的兼容性问题。尽管其技术已过时，但作为IBM PS/2生态的重要组成部分，它仍被复古硬件爱好者和历史研究者所关注。

6. 现存问题与注意事项

• 驱动获取：官方驱动程序已难以通过常规渠道获取，需依赖二手市场或复古硬件社区资源。

• 硬件维护：ZIP RAM芯片存在老化风险，可能导致显示异常，需专业工具检测和更换。

• 现代应用：若用于复古PC环境，需搭配兼容的主板、电源和显示器；若用于收藏，建议在干燥环境中保存以延长寿命。
