IBM POWER 4

收藏者:Kane  藏品属地:广东深圳  藏品年代:1991  类目:CPU  核心缓存:(96k+1.44MB)x8  核心频率:1.3GHz  Socket:MCM  价位代码:FC

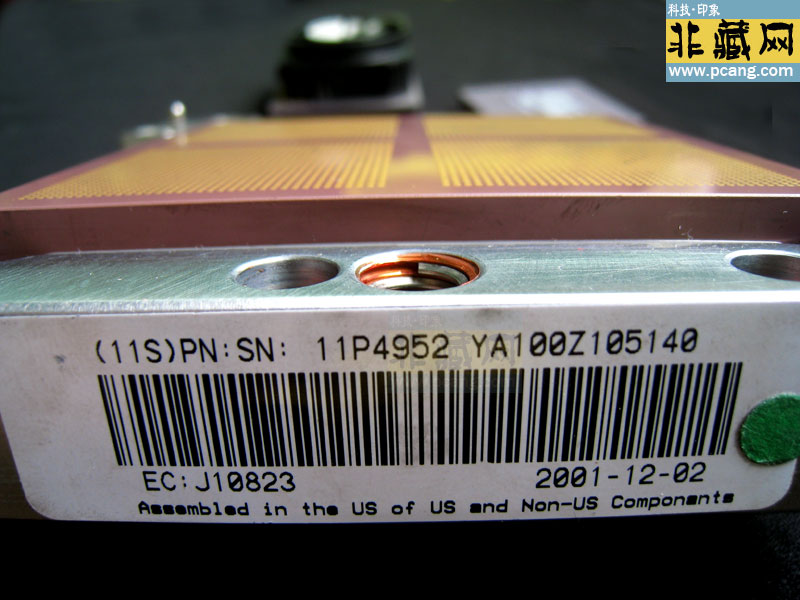

IBM POWER4 CPU

ibm power4



       IBM POWER 4 是2001年发布的革命性处理器,作为全球首款量产的双核芯片,其设计理念和技术架构对后续服务器处理器发展产生了深远影响。

一、架构突破:行业首创的双核设计

        POWER 4 首次将两个独立的处理器核心集成在同一硅片上,每个核心具备完整的超标量流水线和独立的L1 缓存(64KB 指令 + 32KB 数据)。这种设计不仅实现了硬件级线程并行(TLP),还通过共享的1.44MB L2 缓存和片上L3 目录控制器,在保证高带宽(100GB/s)的同时,将芯片间通信延迟降低至传统多处理器系统的1/10。

为实现这一突破,IBM 采用了多项创新技术:

1. 0.18 微米SOI工艺:硅绝缘体(SOI)技术减少了漏电流,使芯片在1.3GHz 主频下仍能保持低功耗(约100W/芯片)。

2. 铜互连与七金属层布线:相比传统铝布线,铜互连将芯片内部信号传输速度提升 40%,支持更高频率和更复杂的电路设计。

3. 动态电压频率调整(DVFS):根据负载动态调节电压和频率,在保证性能的同时优化能效,这一特性在当时的服务器处理器中极为罕见。

二、封装技术:多芯片模块(MCM)的工程典范

POWER 4 的封装设计充分体现了IBM在高密度集成领域的领先地位:

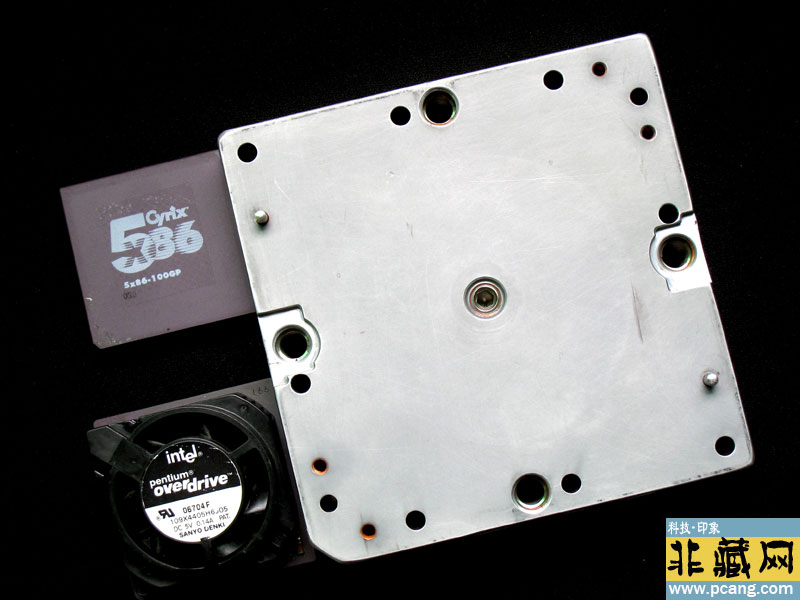

1. 陶瓷多芯片模块(MCM)

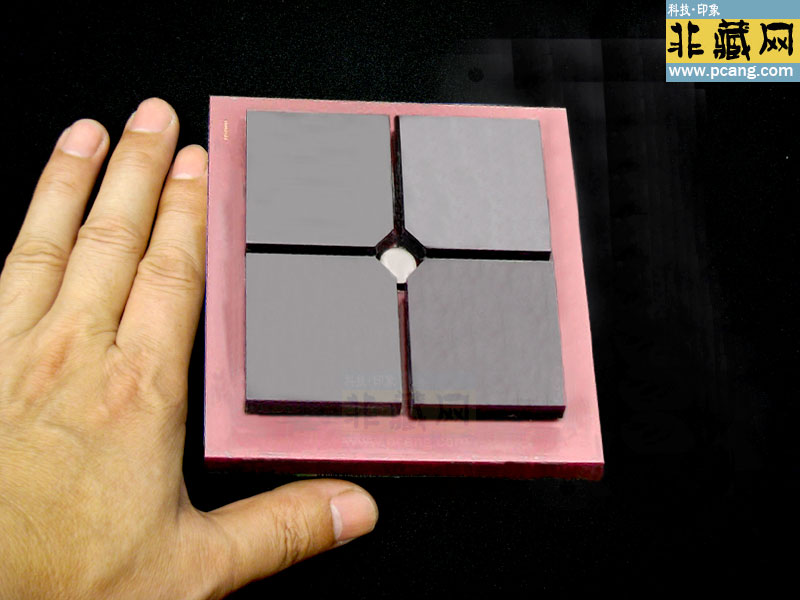

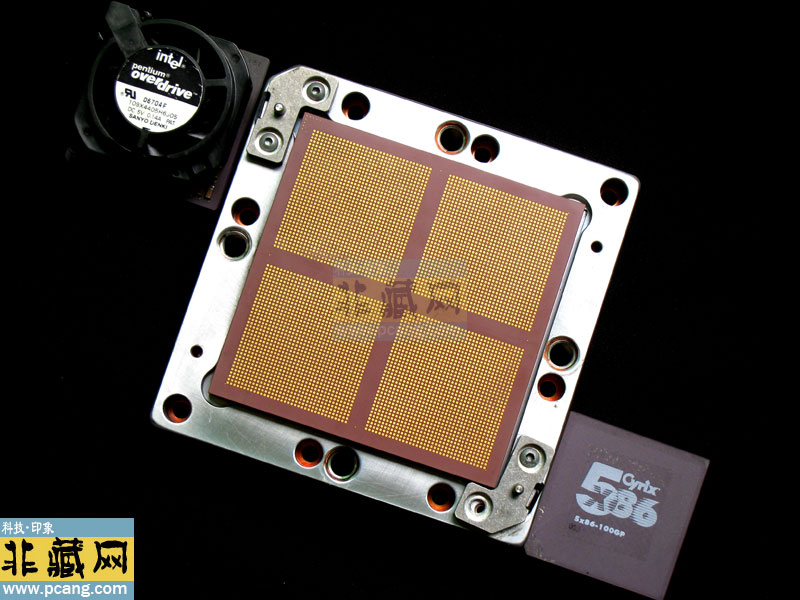

◦ 结构:单个陶瓷封装内集成4颗POWER 4芯片(共8核心)和4 颗32MB L3 缓存芯片,通过硅通孔(TSV)和金属凸块实现高速互联。模块尺寸达100mm × 100mm,重量超过 1 公斤,是当时业界最大的处理器模块之一。

◦ 可靠性:陶瓷基板(CPGA封装)提供卓越的抗电磁干扰能力和热稳定性,符合IBM 对关键业务系统的RAS(可靠性、可用性、可维护性)要求。模块内部采用“模糊按钮”(Fuzz Button)柔性互连技术,允许芯片间微小位移以缓解热应力。

◦ 扩展性:4个MCM可组合成32 路对称多处理(SMP)系统,如IBM pSeries 690(Regatta)服务器,其峰值性能达1.52 TFLOPS,在2004 年TOP500 榜单中排名第316 位。

2. 单芯片封装(SCM)

◦ 针对中小型服务器需求,POWER 4 也提供单芯片封装版本,例如用于IBM p5 570 的1.7GHz POWER 4+ 处理器。这种封装集成2 核心和1.44MB L2 缓存,支持8 路SMP 扩展。

三、性能与应用:重新定义企业级计算

1. 核心参数

◦ 主频:基础型号1.3GHz,升级版POWER 4+ 提升至1.7GHz。

◦ 内存带宽:通过双通道DDR 控制器实现 11GB/s 峰值带宽,是同期 Intel Itanium 处理器的 3 倍。

◦ 浮点性能:每个核心配备双浮点流水线,单芯片理论峰值达20.8 GFLOPS,适用于科学计算和金融建模。

2. 典型应用场景

◦ 关键业务系统:如银行核心交易系统(支持每秒百万级事务处理)和电信运营商计费平台,POWER 4 的容错设计(如同步机检中断、PCI 总线错误恢复)确保 99.999% 可用性。

◦ 高性能计算:美国国家气象局(NCEP)采用 POWER 4 集群构建气象预测系统,其 224 核心配置在 LINPACK 测试中达到 830.67 GFLOPS,较前代系统性能提升 3 倍。

◦ 虚拟化先驱:尽管未原生支持硬件虚拟化,但通过 AIX 操作系统的动态逻辑分区(DLPAR)技术,POWER 4 已能实现 CPU、内存和 I/O 资源的细粒度分配,为后续 PowerVM 技术奠定基础。

四、历史意义与技术遗产

1. 行业标杆

◦ POWER 4 的双核设计比Intel 早3 年,其MCM封装和SMP 扩展性重新定义了高端服务器的性能标准。2001 年,基于POWER 4 的IBM Regatta 系统被Cahners In-Stat/MDR 评为“最佳工作站/服务器处理器”。

◦ 其容错技术(如动态冗余阵列、最小元素动态重构)被后续POWER 5/6 继承,成为IBM 服务器高可用性的核心竞争力。

2. 技术演进路径

◦ 制程升级:2003 年推出的POWER 4+ 采用0.13 微米工艺,主频提升至1.7GHz,同时引入片上温度传感器实现更精细的功耗管理。

◦ 架构延续:POWER 4 的双核架构和多芯片模块设计直接影响了 POWER 5 的 QCM(Quad Chip Module)封装,而其 SMP 互联技术为 POWER 6 的交叉开关(Crossbar)架构提供了经验积累。

总结

        IBM POWER 4 不仅是技术创新的里程碑,更是工程实践的典范。其双核设计、多芯片模块封装和企业级容错能力,重新定义了服务器处理器的性能边界,为后续POWER 架构的持续领先奠定了基础。即使在20年后的今天,POWER 4的设计思想仍在影响着高性能计算和云计算领域的发展。

  POWERPC是1991年,Apple、IBM、Motorola组成的AIM联盟所发展出的微处理器架构。PowerPC是整个AIM平台的一部分,并且是到目前为止唯一的一部分。POWER(Performance Optimized With Enhanced RISC“增强RISC性能优化”)。PowerPC处理器有广泛的实现范围,从高端服务器CPU 到嵌入式CPU市场(任天堂 Gamecube 使用了 PowerPC)。PowerPC 处理器都有非常强的嵌入式表现,因为它具有优异的性能、较低的能量损耗以及较低的散热量。除了像串行和以太网控制器那样的集成 I/O,该嵌入式处理器与台式机CPU存在非常显著的区别。

  2001年,IBM推出世界上最强大的UNⅨ服务器—eServer p690(“Regatta”)。新系统基于先进的POWER4处理器,集成了多项主机技术。由多台p690服务器连接而成的超级计算机拥有1000多个 POWER4处理器,能够完成最为复杂的运算任务。
