IBM POWER 6是2007年发布的第六代POWER 架构处理器，凭借突破性的技术设计和性能表现，重新定义了企业级计算的标准。

一、架构与制程：高频双核的巅峰之作

1. 65 纳米SOI 工艺与高频设计

◦ 制程突破：采用65 纳米硅绝缘体（SOI）工艺，相比前代90纳米工艺，晶体管密度提升2倍，功耗降低30%，同时支持更高主频。

◦ 主频标杆：基础型号主频达4.2 GHz，高端型号POWER 6+ 进一步提升至4.7 GHz，成为当时全球主频最高的商用处理器之一。

◦ 能效优化：动态电压频率调整（DVFS）技术可根据负载动态调节功耗，例如在低负载时将主频降至3.5 GHz，兼顾性能与能效。

2. 双核架构与 SMT 技术

◦ 物理核心：每个芯片集成2个物理核心，每个核心配备独立的超标量流水线（13 级整数流水线 + 7 级浮点流水线），支持每周期 4 条指令发射。

◦ 逻辑线程：通过同步多线程（SMT）技术，每个核心可同时处理2个线程，单芯片实现4个逻辑处理器，虚拟化性能较前代提升50%。

二、封装技术：模块化设计的演进

1. 基础封装：DCM（Dual-Core Module）

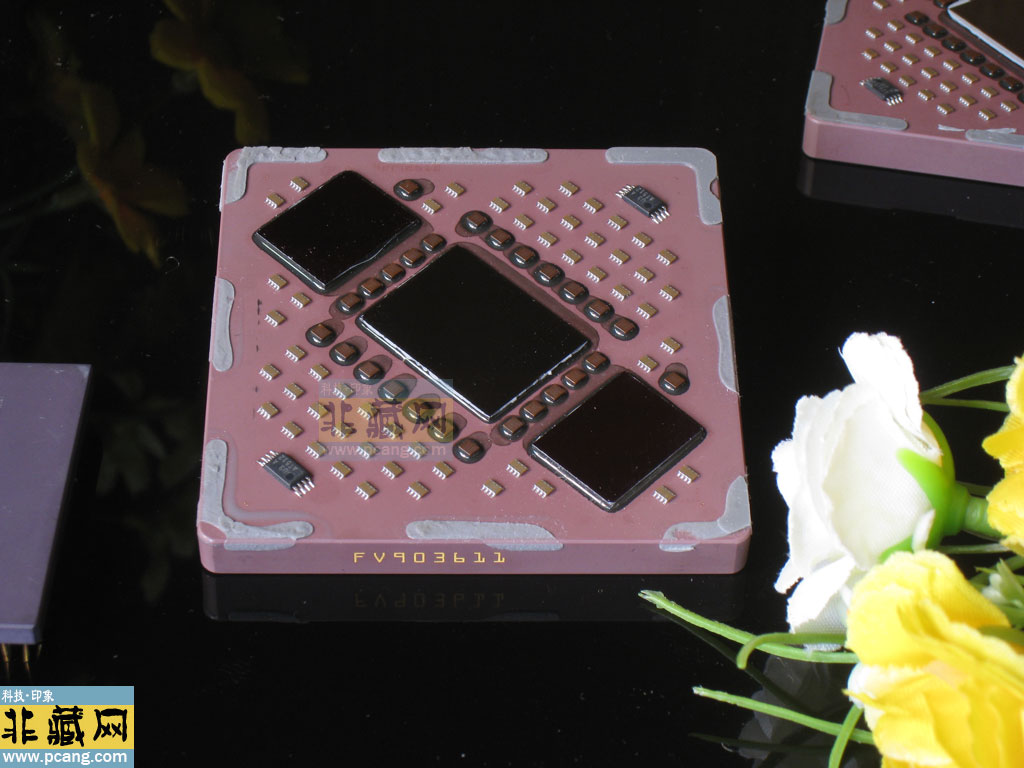

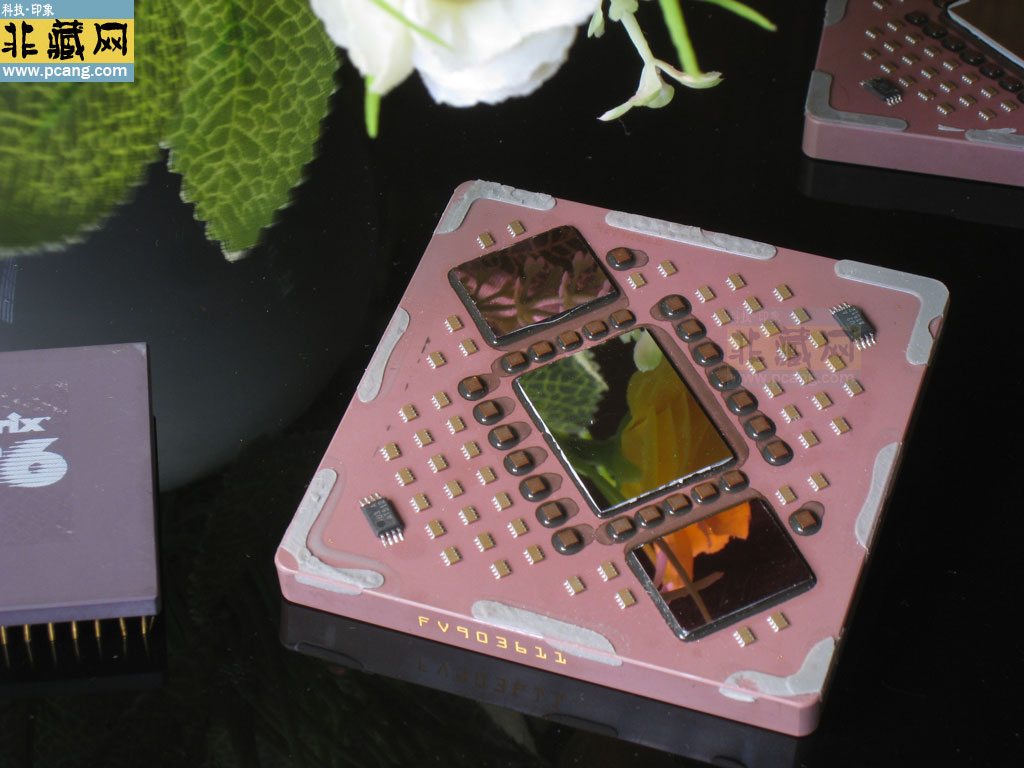

◦ 结构：单个陶瓷封装内集成 1 颗 POWER 6 双核芯片和32MB L3 缓存芯片，通过硅通孔（TSV）实现高速互联，总核心数2 物理核心，L3 缓存总量32 MB。

◦ 应用场景：用于中小型服务器（如IBM p6 520），支持2路SMP 扩展，适用于虚拟化和数据库负载。

2. 扩展封装：QCM（Quad-Core Module）与 MCM（Multi-Chip Module）

◦ QCM：封装内集成 2 颗 DCM 芯片（共 4 物理核心）和 64 MB L3 缓存，采用有机基板降低成本，适用于高密度数据中心（如 IBM p6 550）。

◦ MCM：陶瓷封装内集成 4 颗 DCM 芯片（共 8 物理核心）和 128 MB L3 缓存，支持 16 路 SMP 扩展，用于高端服务器（如 IBM p6 595），峰值性能达 1.52 TFLOPS。

3. 封装技术的可靠性

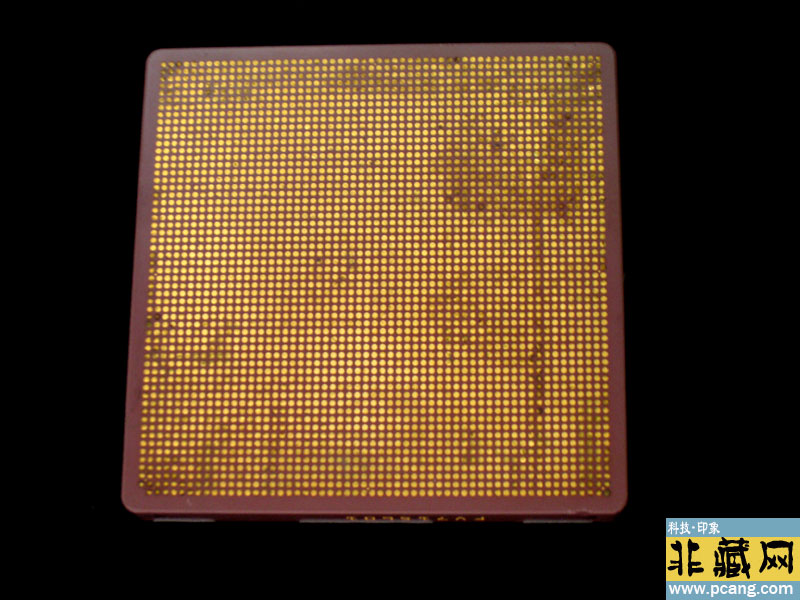

◦ 陶瓷基板：采用陶瓷球栅阵列（CBGA）封装，抗电磁干扰能力强，满足 IBM 对关键业务系统的 RAS（可靠性、可用性、可维护性）要求。

◦ 柔性互连：“模糊按钮”（Fuzz Button）技术允许芯片间微小位移，缓解热应力，提升长期稳定性。

三、性能与创新：企业级计算的标杆

1. 核心参数与性能表现

◦ 缓存配置：

◦ L1：每个核心 64 KB 指令缓存 + 32 KB 数据缓存。

◦ L2：每个核心独立 4 MB 缓存，总 L2 容量 8 MB/芯片。

◦ L3：每个 DCM 封装集成 32 MB 共享缓存，MCM 总 L3 达 128 MB。

◦ 内存带宽：通过双通道 DDR2 控制器实现 11 GB/s 峰值带宽，支持内存镜像和热插拔，满足关键业务的高可用性需求。

◦ 浮点性能：每个核心配备双浮点流水线，单芯片理论峰值达 75.2 GFLOPS，适用于金融建模和科学计算。

2. 革命性技术创新

◦ 十进制浮点运算：全球首款硬件支持十进制运算的处理器，采用 BCD（二进制编码的十进制）架构，直接处理 0-9 数字，避免二进制转换误差，金融交易处理性能提升 2-7 倍。

◦ AltiVec 指令集：加速多媒体和高性能计算任务，例如基因数据分析和视频处理，吞吐量较前代提升 40%。

◦ 动态冗余技术：集成片上错误检测与修正机制，支持动态重构失效核心，确保 99.999% 系统可用性，被金融、电信等关键行业广泛采用。

四、应用场景与行业验证

1. 服务器型号与配置

◦ 入门级：IBM p6 520（2 路 DCM 封装，4.2 GHz，8 GB 内存），支持中小型企业虚拟化和 ERP 系统。

◦ 高端型：IBM p6 595（16 路 MCM 封装，4.7 GHz，256 GB 内存），用于金融交易系统（如银行核心业务）和电信计费平台，每秒处理百万级事务。

2. 基准测试与行业纪录

◦ SPEC 测试：System p570 在 SPECint 2006（整数性能）和 SPECfp 2006（浮点性能）中均排名第一，较前代 POWER 5+ 提升 72%。

◦ TPC-C 测试：配置 8 颗 4.7 GHz POWER 6 的 System p570 创下 **7.69 万 tpmC（事务/分钟）**纪录，较 POWER 5+ 系统提升 31%。

◦ SAP BI-D 测试：4.7 GHz POWER 6 服务器每小时处理 9.27 万件问询导航步骤，较 POWER 5+ 提升 79%，满足金融风控和客户分析需求。

3. 关键行业应用

◦ 金融领域：美国银行（Bank of America）采用 POWER 6 集群处理信用卡交易，每日处理量超 10 亿笔，错误率低于百万分之一。

◦ 电信行业：中国移动使用 POWER 6 服务器构建 4G/5G 核心网，支持千万级用户并发，响应时间小于 50 毫秒。

◦ 高性能计算：劳伦斯利弗莫尔国家实验室（LLNL）的 POWER 6 集群在气象预测模拟中，运算速度较前代提升 3 倍，预测精度提高 20%。

五、历史意义与技术遗产

1. 行业标杆地位

◦ POWER 6 的高频设计和十进制运算技术重新定义了服务器处理器的性能边界，2007 年被《EE Times》评为“年度处理器”，并助力IBM 在UNIX 服务器市场占有率突破40%。

◦ 其模块化封装和动态冗余技术成为后续POWER 7/8 的基础，例如POWER 7 的CAPI（一致性加速处理器接口）直接继承自 POWER 6 的扩展架构。

2. 技术演进路径

◦ 制程升级：2009 年发布的POWER 6+ 采用 45 纳米工艺，主频提升至5.0 GHz，功耗降低25%，支持更密集的刀片服务器部署。

◦ 架构延续：POWER 6 的双核设计和SMT 技术被POWER 7 的四核架构继承，而其内存控制器和I/O 接口设计为后续PCIe 3.0 和CXL 技术奠定了基础。

总结

     IBM POWER 6 是企业级计算领域的里程碑式产品，其高频双核架构、十进制运算创新和模块化封装技术，不仅在性能上实现了质的飞跃，更通过可靠性设计和行业适配性，成为金融、电信等关键领域的首选平台。尽管其技术遗产已融入后续POWER 架构，但POWER 6 至今仍是高性能、高可用性服务器的典范。
