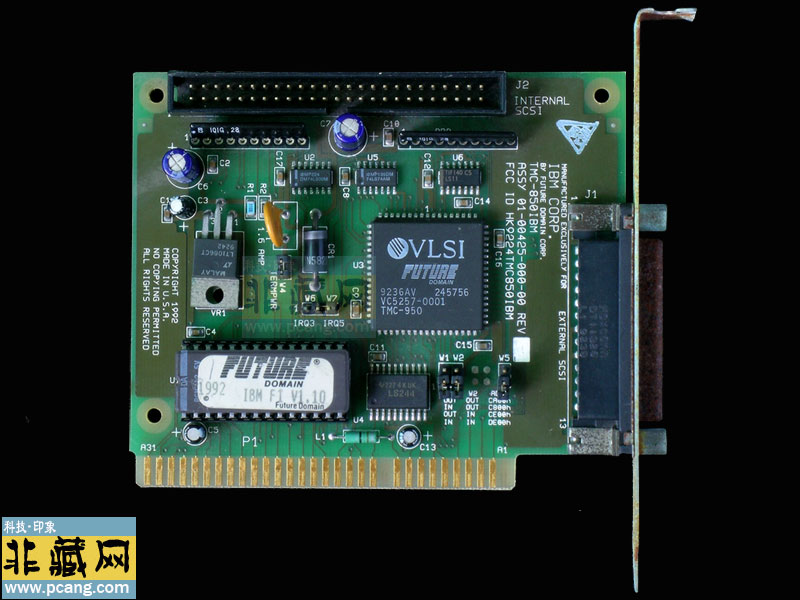

TMC-850IBM是Future Domain公司为IBM定制的8位ISA接口SCSI控制器卡，专为IBM
PS/2系列机型（如Model 25、30、35/SX SLC等）设计，用于扩展SCSI存储设备。
一、核心技术特性
1. 硬件架构与接口
◦
8位ISA总线：受限于ISA总线带宽（约8MB/s），实际传输速率通常在2-4MB/s，仅支持异步SCSI协议，不具备Fast
SCSI功能。
◦ 50针SCSI-2接口：支持7个SCSI设备（ID
0-6），兼容硬盘、CD-ROM、磁带机等，但不支持宽型SCSI（68针）。
◦ 集成软盘控制器：兼容3.5英寸/5.25英寸软盘，需通过跳线或BIOS禁用主板集成软驱以避免冲突。
2. 控制器与驱动支持

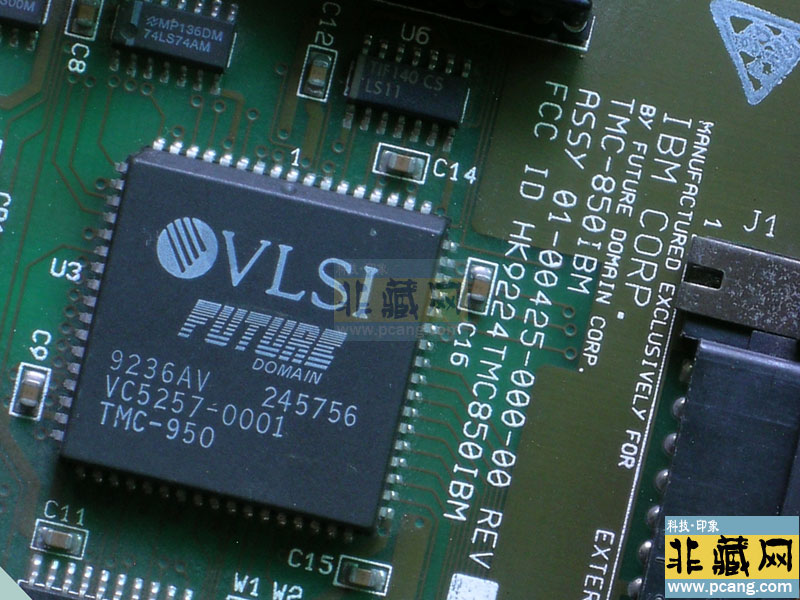

◦ Future Domain TMC-850芯片：采用早期SCSI控制器方案，需配合PowerCSI软件实现设备管理，支持DOS
6.22/Windows 3.x/OS/2系统，但需手动安装ASPI驱动以支持CD-ROM。
◦ BIOS功能：提供基本SCSI设备初始化和启动优先级设置，但无动态配置选项，需通过跳线手动分配IRQ（默认IRQ
5）和I/O地址（默认340h）。
3. 性能与兼容性
◦ CPU负载较高：无总线主控（Bus Mastering）功能，CPU占用率约15-20%，适合单任务场景。
◦ 旧系统专用：仅支持IBM PS/2系列主板，无法在现代PC或兼容机中使用，且与ISA插槽供电不足的主板（如Intel
430FX）可能存在兼容性问题。
二、应用场景与限制
1. 复古计算与旧系统维护
◦ PS/2系统扩展：可连接SCSI硬盘（如Seagate ST-151A）或磁带机（如Exabyte
8200），提升存储容量。
◦ 工业控制设备：在老旧自动化系统中作为低速存储接口，支持数控机床等场景的稳定运行。
2. 性能瓶颈与替代方案
◦ 传输速率限制：异步SCSI模式下速度低于IDE接口的现代硬盘，多设备并发时易出现带宽瓶颈。
◦ 现代替代方案：
◦ 转接方案：使用SCSI-to-SATA转接卡（如ATTO UL3D）连接SSD，可提升至150MB/s，但需额外供电。
◦ 虚拟化模拟：在QEMU中通过-device isa-scsi参数模拟SCSI控制器，但性能受限（约1MB/s），仅适用于非实时任务。
3. 驱动与配置挑战
◦ 驱动获取：需从IBM官方或社区获取PowerCSI软件（如VOGONS论坛提供的v4.1版本），并手动安装ASPI驱动以支持CD-ROM。
◦ 多卡冲突问题：在非即插即用系统中，需手动分配IRQ（建议使用IRQ
5）和I/O地址（340h-35Fh），避免与其他ISA设备（如声卡）冲突。
三、与同期产品的对比
型号 总线类型 SCSI标准 总线主控 软盘控制器 典型传输速率
TMC-850IBM ISA 8位 SCSI-2 否 是 2.5MB/s
Adaptec AHA-1522 ISA 8位 SCSI-1 否 否 2MB/s
BusLogic BT-958 ISA 16位 SCSI-2 是 否 5MB/s
• TMC-850IBM vs
AHA-1522：前者支持SCSI-2和软盘控制器，适合需要同时连接SCSI设备和软盘的场景。
• TMC-850IBM vs BT-958：后者性能更强但无软盘控制器，且需16位ISA插槽，兼容性较差。
四、使用建议与注意事项
1. 硬件验证步骤
◦ 实物检查：确认卡身标签是否为“Future Domain
TMC-850IBM”，检查电容是否老化（鼓包/漏液需更换），并观察BIOS自检信息（Adaptec SCSI BIOS
v2.10及以上版本）。
◦ 设备识别测试：在DOS下运行SCSI
Select工具扫描设备，确认硬盘/CD-ROM识别正常，避免购买未测试的二手卡。
2. BIOS与跳线设置
◦ IRQ分配：默认使用IRQ 5，若冲突可通过跳线改为IRQ 10，但需同步调整主板BIOS设置。
◦ SCSI ID与终端电阻：主设备（如硬盘）设为ID 0并启用终端电阻，从设备（如CD-ROM）设为ID
1-6并禁用终端电阻，避免总线信号反射问题。
3. 数据安全与维护
◦ 电容更换：90%的二手卡存在电解电容老化问题，需更换为低ESR电容（如Nichicon PW系列）以避免随机死机。
◦ 数据迁移：不建议用于关键数据存储，优先使用CF卡+IDE转CF适配器方案（速度可达15MB/s）。
五、技术文档与社区资源
• 官方手册：可在IBM历史文档库或PS/2技术论坛（如ps-2.kev009.com）下载《TMC-850IBM
Installation Manual》，获取跳线设置和故障排除指南。
• 社区支持：
◦ VOGONS论坛：搜索关键词“Future Domain TMC-850IBM”获取驱动下载链接及兼容性解决方案。
◦ Vintage Computer Federation：参考用户案例“在IBM PS/2 Model
30中使用TMC-850IBM连接扫描仪”。
总结
TMC-850IBM是IBM
PS/2时代的专用SCSI扩展卡，适合复古计算机爱好者和旧系统维护场景。其8位ISA接口和异步SCSI协议在现代应用中存在明显性能瓶颈，但在特定环境下仍可通过合理配置发挥作用。对于普通用户，建议优先选择SATA/USB方案；对于专业用户，可通过社区资源获取驱动和调试经验，在PS/2系统中实现SCSI设备的稳定运行。
|
