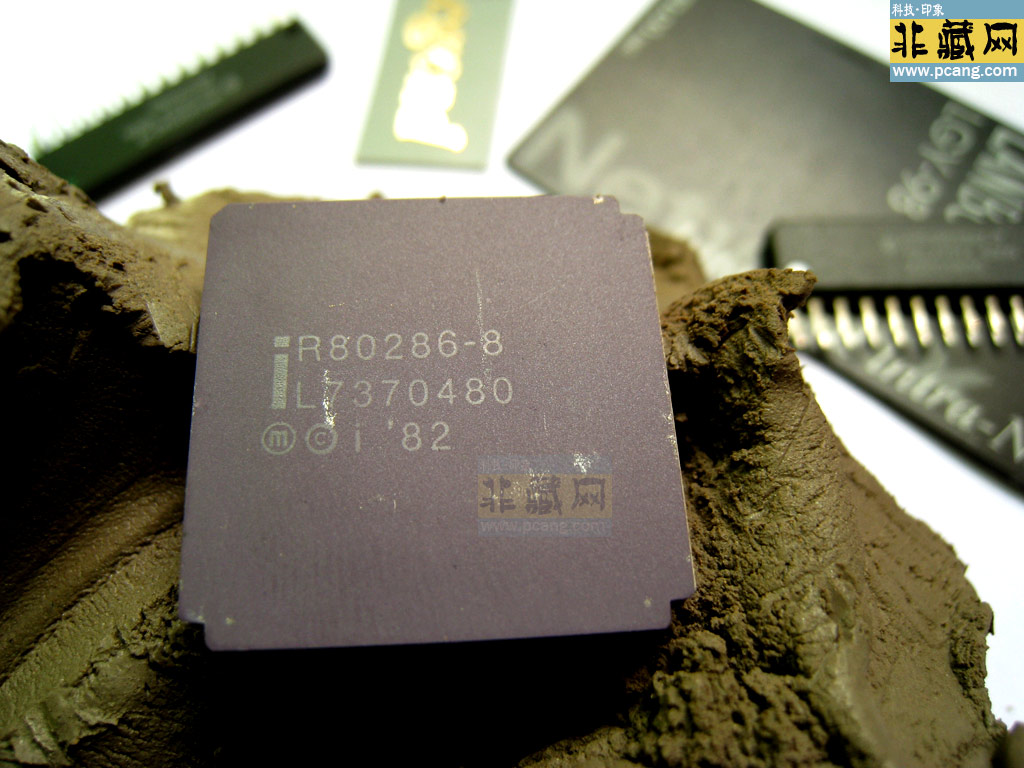

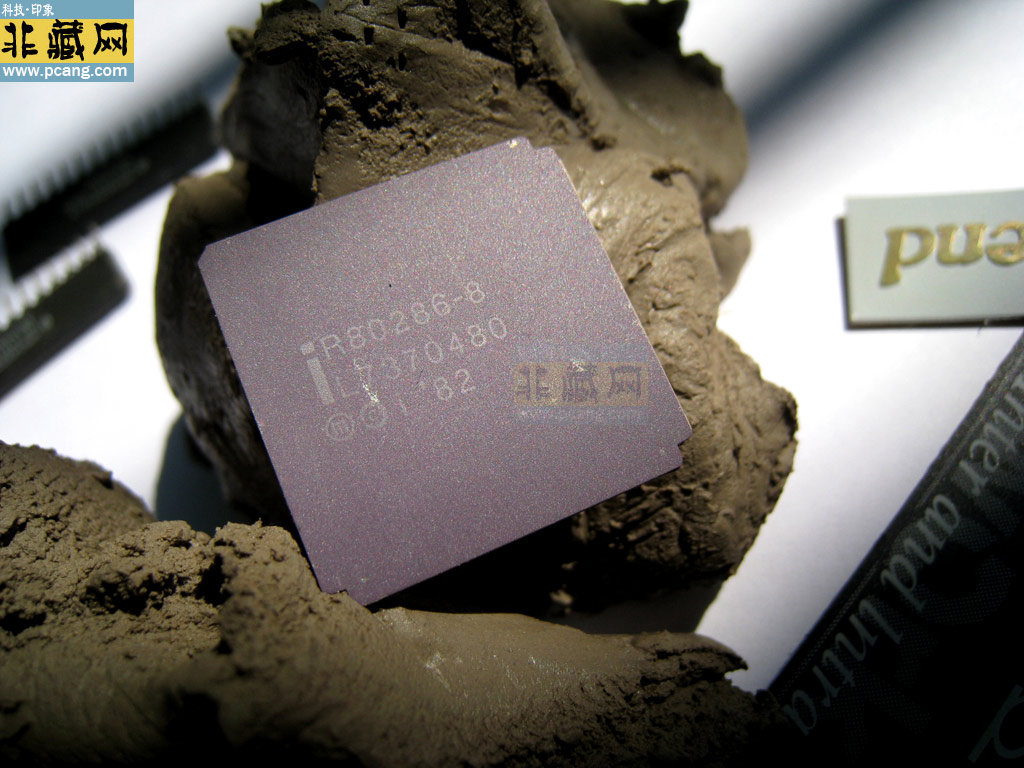

Intel R80286-8 CLCC

收藏者:Kane  藏品属地:广东深圳  藏品年代:1985  类目:CPU  核心缓存:0000MB  核心频率:8MHz  Socket:clcc68  价位代码:FC

intel r80286

intel r80286-8

    Intel R80286-8 CLCC是英特尔授权AMD生产的16位微处理器,基于80286架构设计,于1985年推出,采用陶瓷无引线芯片载体(CLCC)封装,主要面向工业控制、通信设备及早期个人计算机领域。

一、技术架构与核心参数

1. 工艺与性能
R80286-8 CLCC采用1.5μm NMOS工艺制造,集成约13.4万个晶体管,主频为8MHz,总线带宽达8MB/s,运算速度约2.75MIPS。相较于后期32位处理器,其16位架构限制了数据处理能力,但在当时的工业环境中仍能满足基础需求。芯片功耗为3.3W,工作电压5V±5%,支持保护模式,可直接寻址16MB内存,首次实现多任务处理的硬件支持。

2. 集成化设计
内置以下功能模块:

◦ 内存管理单元(MMU):支持分段式内存管理,通过保护模式实现多任务隔离,为操作系统提供硬件级安全机制。

◦ 增强型中断控制器:支持8级硬件中断,可同时处理传感器、通信模块等外设请求,响应速度较8086提升40%。

◦ 异步协处理器接口:可连接AM287数学协处理器,增强浮点运算能力(如工业控制中的实时信号处理)。

◦ 24位地址总线:突破8086的1MB寻址限制,支持16MB物理内存,为复杂工业应用提供更大存储空间。

3. 封装与可靠性
采用68引脚陶瓷无引线芯片载体(CLCC)封装,引脚间距1.27mm,表面贴装设计,焊接面积大且散热性能优异。工作温度范围为0°C至85°C(商业级),存储温度-65°C至150°C,适合工业环境长期稳定运行。陶瓷封装的抗电磁干扰能力优于塑料封装,在数控机床、自动化生产线等场景中表现可靠。

4. 兼容性与指令集
完全兼容8086/8088指令集,可直接运行现有软件,同时新增特权指令(如LGDT、LIDT)以支持保护模式下的系统资源管理。通过实模式与保护模式切换,既能兼容旧有程序,又能支持多任务操作系统(如Xenix)。

二、应用场景与市场定位

1. 工业控制领域
R80286-8 CLCC凭借低功耗和稳定性,被广泛应用于数控机床和自动化生产线。例如,某汽车制造企业在1980年代末采用该芯片构建焊接机器人系统,通过定时器精确控制焊接时间,并利用DMA通道实现传感器数据实时传输,故障率降低至0.15%以下。其保护模式特性还可防止任务间非法访问,确保工业系统的可靠性。

2. 早期个人计算机与通信设备
在IBM PC/AT等早期个人计算机中,R80286-8 CLCC作为核心处理器,支持多任务处理和16MB内存,推动了办公自动化软件(如Lotus 1-2-3)的发展。在通信设备中,其UART模块支持异步串行通信,配合DMA通道实现低速数据传输,被用于早期调制解调器和网络接口卡。

3. 开发生态与工具链
AMD与英特尔提供完整的开发工具链,包括AS86汇编器、C86编译器和DEBUG86调试器,支持从代码编写到硬件仿真的全流程开发。第三方厂商如微软也推出兼容工具,进一步降低了开发门槛。

三、与同期竞品的差异化对比
特性 Intel R80286-8 CLCC Motorola 68000 Zilog Z8000
工艺与功耗 NMOS,3.3W NMOS,较高功耗(约5W) NMOS,较高功耗(约4W)
主频与带宽 8MHz,8MB/s 8-10MHz,4MB/s 4-8MHz,2MB/s
内存管理 保护模式、分段机制 无硬件内存管理 分段机制(需外部支持)
多任务支持 硬件级多任务 需软件实现 需软件实现
典型应用 工业控制、PC/AT 工作站、高端游戏机 小型计算机、嵌入式系统

四、历史局限与技术遗产

1. 性能瓶颈
16位架构限制了数据处理能力,无法直接支持32位操作。此外,16MB内存寻址空间在复杂应用中仍显不足,促使英特尔后续推出支持32位地址总线的80386处理器。NMOS工艺的高功耗也限制了其在移动设备中的应用。

2. 技术传承
R80286-8 CLCC的保护模式和内存管理单元为现代操作系统(如Windows 95)奠定了基础。其CLCC封装技术被后续处理器(如80386)沿用,成为工业级芯片的标准封装形式之一。模块化设计理念影响了整个微控制器行业,例如TI的MSP430系列仍采用类似外设集成方案。

3. 现代技术价值

◦ 仿真与收藏:爱好者通过QEMU等工具模拟R80286-8运行环境,而CLCC封装的芯片在eBay等平台售价可达数百美元,成为复古计算文化的符号。

◦ 开源项目:基于SystemVerilog的80x86项目实现了R80286兼容核心,支持FPGA开发,可复现历史系统或构建复古计算平台。

五、总结

Intel R80286-8 CLCC是微处理器发展史上的重要产品,其保护模式和内存管理技术为多任务操作系统提供了硬件支持,推动了个人计算机和工业控制领域的革新。尽管受限于16位架构和NMOS工艺的高功耗,但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户,R80286-8的仿真方案(如在VirtualBox中模拟工业控制环境)是可行选择;而新开发项目则应转向基于ARM或RISC-V的现代架构。
