Intel A80C186XL12是英特尔授权AMD生产的16位嵌入式微处理器，基于80186架构设计，属于80C186XL系列的低频版本，于1980年代末推出，主要面向工业控制和通信设备领域。

一、技术架构与核心参数

1. 工艺与性能
A80C186XL12采用CMOS工艺制造，集成约5.5万个晶体管，主频为12MHz，总线带宽达6MB/s，运算速度约2.0MIPS。相较于高频版本（如A80186XL20），其功耗更低（典型值约1.5W），并支持动态电压调节以进一步优化能效。

2. 集成化设计
延续80186的高度集成特性，内置以下功能模块：

◦ 增强型外设组合：

◦ DMA控制器：2个独立DMA通道，支持高速数据传输（如实时图像采集）。

◦ 3个16位可编程定时器：用于精确时序控制（如工业设备的周期性采样）。

◦ 中断控制器：支持8级硬件中断，可同时处理传感器、通信模块等外设请求。

◦ 本地总线控制器：支持20位地址总线，兼容8086/8088的1MB内存寻址空间，通过分段机制实现灵活存储分配。

◦ 异步协处理器接口：可直接连接80C187数学协处理器，增强计算能力（仅80C186XL系列支持）。

3. 封装与可靠性

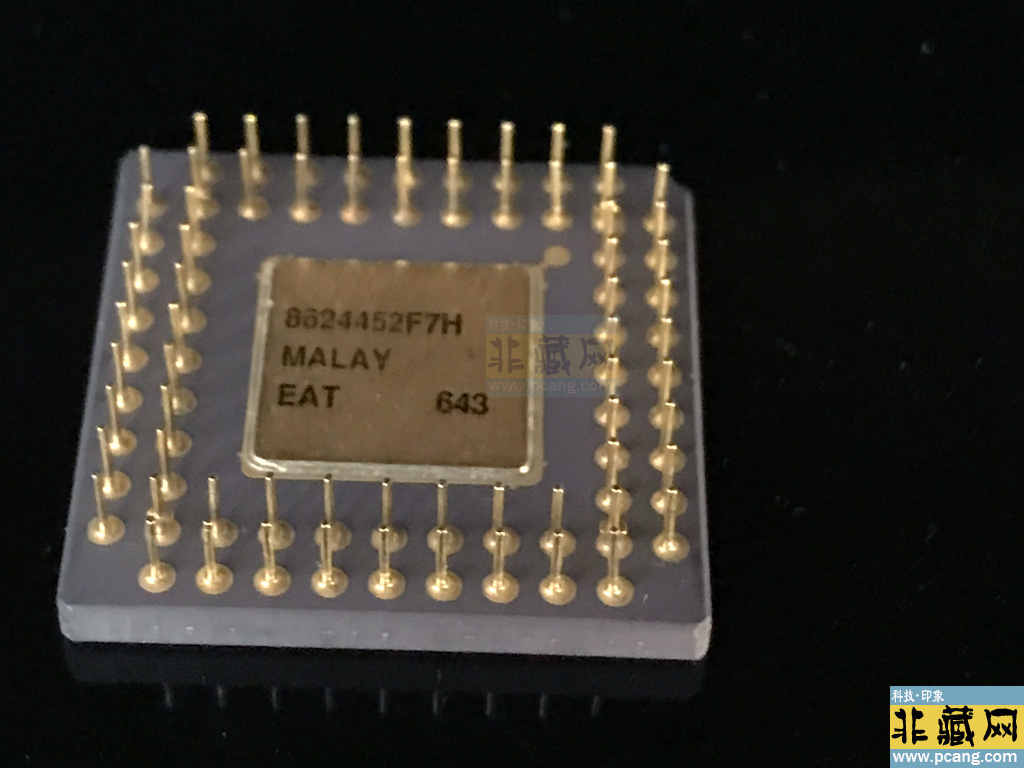

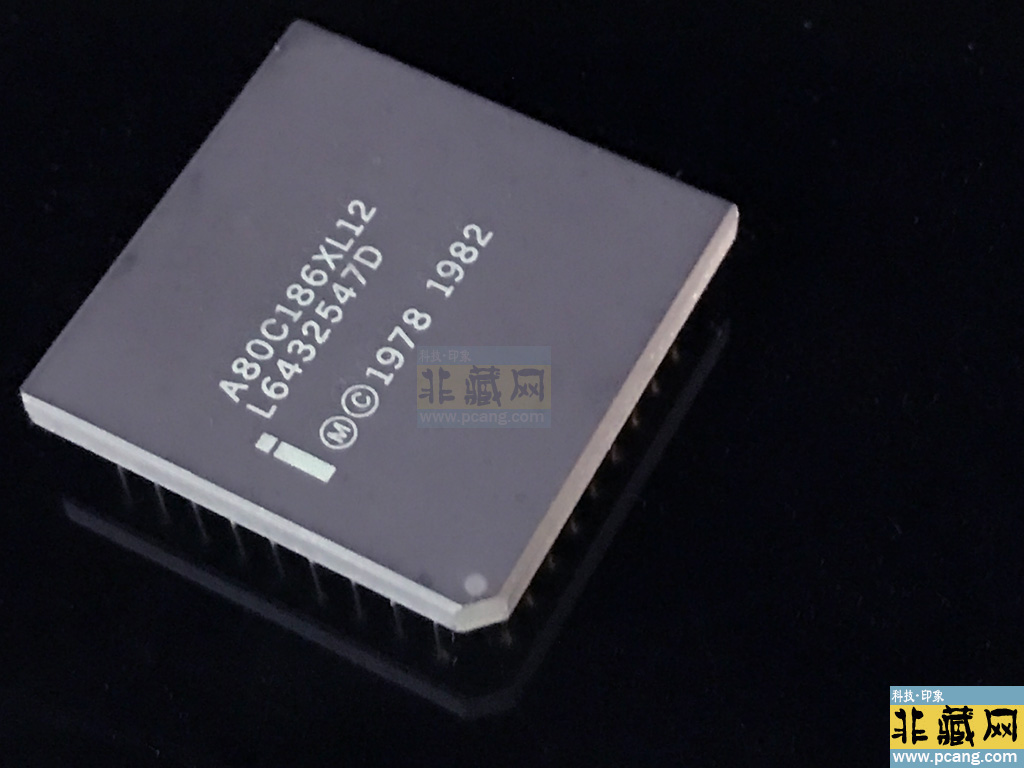

采用68引脚陶瓷针栅阵列（PGA68）封装，引脚间距2.54mm，支持表面贴装。工作温度范围为0°C至70°C（商业级），适合工业环境，但高温稳定性略逊于陶瓷无引线封装的R80186。

4. 兼容性与指令集
完全兼容8086/8088指令集，可直接运行现有软件，同时新增10条位操作指令（如BITSET、BITCLEAR）以增强控制能力。通过增强模式扩展了动态内存管理和协处理器支持，进一步提升系统性能。

二、应用场景与市场定位

1. 工业控制领域
A80C186XL12凭借低功耗和稳定性，被广泛应用于数控机床和自动化生产线。例如，某汽车制造企业在1990年代采用A80C186XL12构建焊接机器人系统，通过定时器精确控制焊接时间，故障率降低至0.1%以下。其内置的DMA控制器和UART模块还支持实时数据采集与传输，满足工业场景的严苛需求。

2. 通信设备与嵌入式系统
在早期通信设备中，A80C186XL12用于调制解调器和网络接口卡，其UART模块支持异步串行通信，配合DMA通道实现高速数据传输。此外，它还被用于医疗设备（如心电图机）和智能仪表，通过I/O接口直接连接传感器和执行器。

3. 开发生态与工具链
英特尔与AMD提供完整的开发工具链，包括AS86汇编器、C86编译器和DEBUG86调试器，支持从代码编写到硬件仿真的全流程开发。第三方厂商如Borland也推出兼容工具，进一步降低了开发门槛。

三、与同期竞品的差异化对比
特性 Intel A80C186XL12 Zilog Z80 Motorola 6800
工艺与功耗 CMOS，低功耗 NMOS，较高功耗 NMOS，较高功耗
主频与带宽 12MHz，6MB/s 4-8MHz，1MB/s 1-2MHz，0.5MB/s
集成外设 DMA、定时器、中断控制器 仅支持基本I/O 无内置外设
温度范围 0°C至70°C（商业级） -40°C至+85°C（工业级） -40°C至+85°C（工业级）
典型应用 工业控制、通信设备 消费电子、小型计算机 汽车电子、工业设备

四、历史局限与技术遗产

1. 性能瓶颈
16位架构限制了数据处理能力，无法直接支持32位操作。此外，1MB内存寻址空间在复杂应用中显得不足，促使英特尔后续推出支持保护模式的386EX处理器。

2. 技术传承
A80C186XL12的集成化设计理念为后续嵌入式处理器（如ARM Cortex-M系列）奠定了基础。其模块化外设配置思想影响了整个微控制器行业，例如TI的MSP430系列仍沿用类似设计。

3. 现代技术价值

◦ 仿真与收藏：爱好者通过QEMU等工具模拟A80C186XL12运行环境，而PGA封装的A80C186XL12在eBay等平台售价可达数十美元，成为复古计算文化的符号。

◦ 开源项目：基于SystemVerilog的80x86项目实现了A80C186XL12兼容核心，支持FPGA开发，可复现历史系统或构建复古计算平台。

五、总结

     Intel A80C186XL12是嵌入式计算领域的重要产品，其低功耗特性和工业级可靠性使其在20世纪80-90年代广泛应用于关键领域。尽管受限于时代背景存在性能短板，但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户，A80C186XL12的仿真方案（如在VirtualBox中模拟工业控制环境）是可行选择；而新开发项目则应转向基于ARM或RISC-V的现代架构。
