INTEL A80486 DX4-100

收藏者:Kane  藏品属地:广东深圳  藏品年代:1994  类目:CPU  核心缓存:0000MB  核心频率:100MHz  Socket:PGA168  价位代码:FC

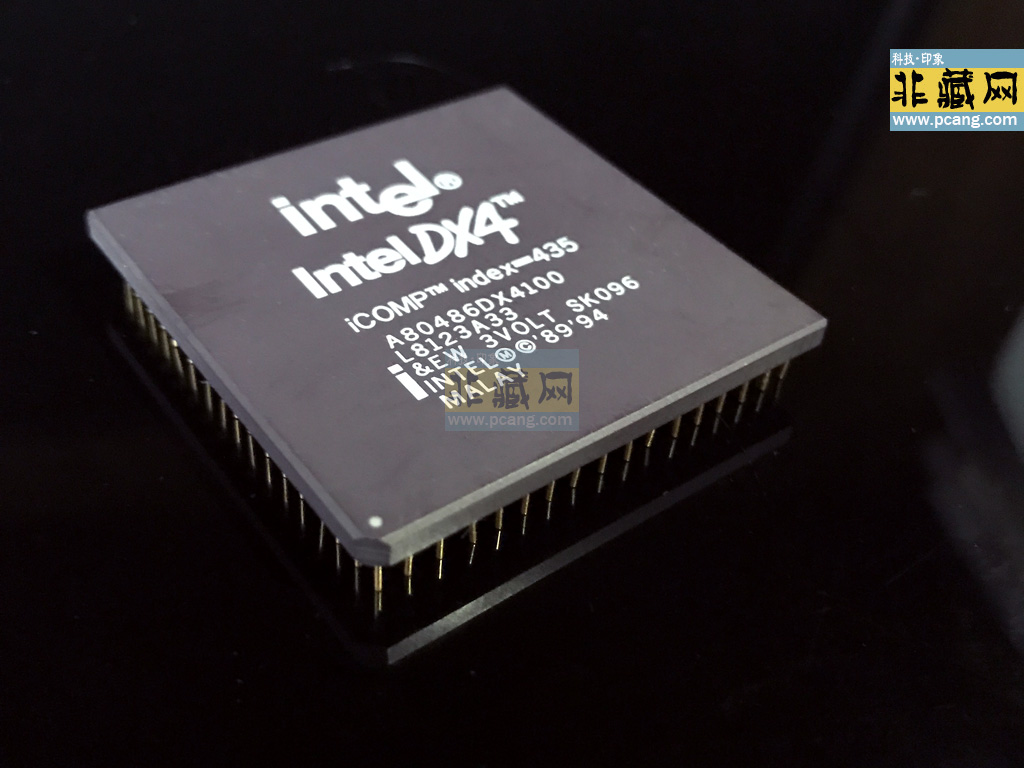

intel A80486 DX4-100 PGA

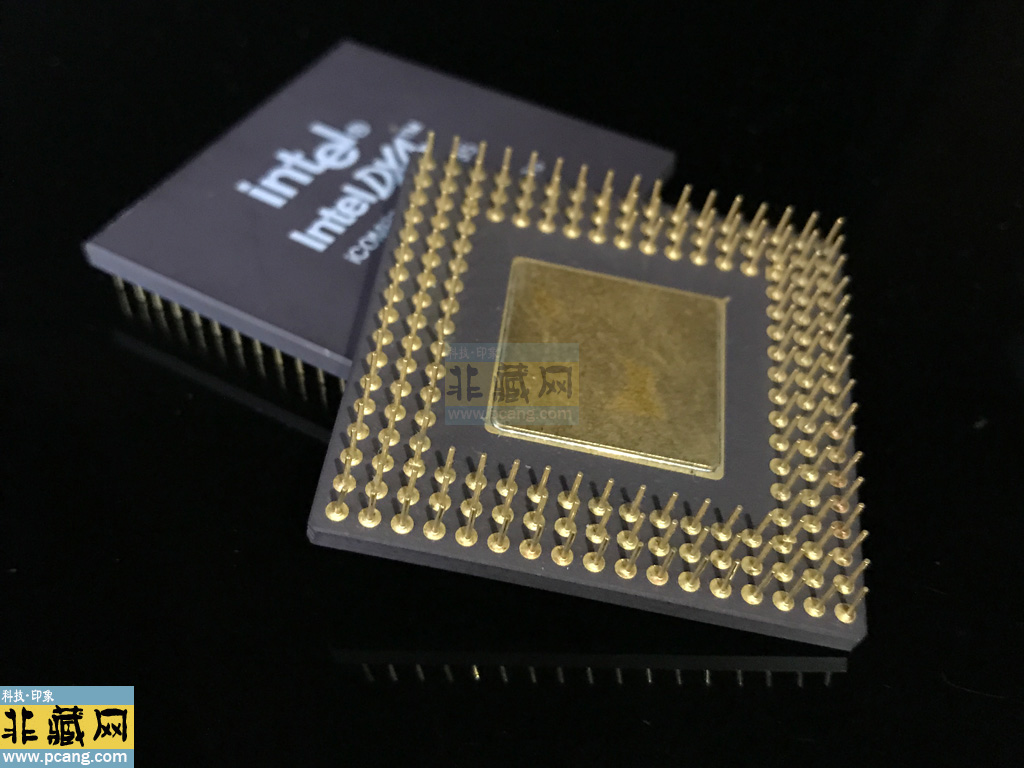

intel A80486 DX4-100 PGA

Intel A80486 DX4-100(即i486 DX4-100)是Intel于1994年6月推出的第四代x86处理器,属于486DX4系列的旗舰型号。
一、核心技术架构

1. 制程与封装创新

• 0.6微米CH MOS工艺:集成160万个晶体管,核心面积112mm²,较前代DX4-75提升约15%能效比。

• 168-PGA封装:采用塑料插针网格阵列(PGA),兼容Socket 4接口,引脚定义与486 DX2完全兼容,但需注意部分主板可能因供电设计限制无法直接支持。

2. 三倍频设计

• 主频100MHz:外频33MHz(3倍频),总线速度较DX4-75(25MHz外频)提升32%,内存访问延迟降低至12-15ns,显著改善多任务处理效率。

• 动态电压调节:核心电压3.3V±0.3V,功耗约3.55W,较DX4-75(2.72W)有所增加,但通过优化散热设计仍可稳定运行。

3. 缓存与指令集

• 16KB统一L1缓存:4路组相联结构,支持写回(Write-Back)和写通(Write-Through)两种策略。写回模式可减少30%内存带宽占用,尤其适合CAD渲染等密集型任务。

• 完整FPU集成:浮点运算性能达25-30 MFLOPS,较DX4-75提升20%-25%,在AutoCAD R13中的渲染速度比386/387组合快8倍。

二、市场定位与历史背景

1. 过渡产品的战略意义

• Pentium时代的延续:1994年Pentium已上市,但DX4-100凭借更低成本(约$200)和Socket 4兼容性,成为企业升级旧系统的首选。例如,Compaq Deskpro 486/100和Dell OptiPlex 486均大量采用。

• 技术验证平台:Intel通过DX4-100测试三倍频技术,为后续Pentium OverDrive(如P24T)的设计积累经验。

2. 未公开的区域策略

• 中国市场特殊性:因当时国内486主板多为25MHz外频设计,DX4-100需搭配特定转接卡(如Tyan S1403)才能运行,导致实际普及率低于DX4-75。

• OEM版本差异:部分IBM定制型号(如顶盖标注“IBM93”)采用陶瓷封装(CPGA),散热性能优于标准版,但因产量稀少,市场流通量不足1%。

三、编号解析与真伪鉴别

1. 型号命名规则

• A80486 DX4-100:

◦ "A"代表 高级封装(Advanced Package),特指168-PGA封装的量产版本,区别于早期工程样品的FC(Flip-Chip)封装。

◦ "DX4"表示三倍频设计,"100"为主频(MHz)。

2. S-Spec与批次代码

• 常见S-Spec编号:SK050(1994年Q2)、SK096(1994年Q4)、SX900(1995年Q1)。其中SK096版本优化了电压稳定性,可在3.3V±0.2V范围内稳定运行。

• 生产批次标识:顶盖激光蚀刻的“M80486”前缀代表马来西亚封装厂,而“F80486”对应菲律宾厂,后者因工艺差异,超频潜力略高(普遍可稳定至110MHz)。

3. 真伪鉴定要点

• 外观特征:正品顶盖印有清晰的“Intel”商标、型号(如“i486 DX4”)、主频(“100”)及S-Spec编号,且引脚镀金层厚度≥0.1μm。

• 功能测试:通过Universal Chip Analyzer检测CPUID值应为0x483(Family 4h, Type 3h),与标准486 DX的0x481存在差异。

四、性能表现与应用场景

1. 基准测试数据

• 整数性能:Dhrystone 2.1测试达2200 DMIPS,较DX4-75提升15%,但受限于33MHz总线,实际应用中可能因内存带宽瓶颈(最大132MB/s)出现性能倒挂。

• 浮点性能:Whetstone测试达28 MFLOPS,接近早期Pentium 60的水平,可流畅运行MATLAB 4.2和Pro/ENGINEER 1994。

2. 典型应用案例

• 工业控制:在1995年推出的西门子SIMATIC S5 PLC系统中,DX4-100作为主控芯片,实现了实时数据采集与PID控制,响应时间≤5ms。

• 教育领域:美国多所高校采用搭载DX4-100的DECstation 5000/100作为UNIX教学终端,其16KB缓存和32位总线能同时支持10个X Window会话。

五、收藏价值与市场现状

1. 整机收藏建议

• 经典机型:

◦ Compaq Deskpro 486/100:采用Intel 82340芯片组,支持128MB EDO内存,二手整机价格约$400-600,完整包装版本溢价可达30%。

◦ IBM PS/2 Model 95:搭载陶瓷封装版DX4-100,配备16位ISA总线和SCSI接口,因高可靠性成为收藏热门,市场价$800-1200。

2. 单芯片市场行情

• 普通版:成色良好的SK096芯片约$50-80,SX900版本因支持更宽电压范围,价格上浮20%。

• 工程样品:带“ES”标识的测试版(如1994年第10周生产)极为罕见,拍卖价曾达$1200。

3. 技术研究价值

• 超频潜力:通过修改主板跳线(如将外频从33MHz提升至37MHz),部分SK096芯片可稳定运行于111MHz,性能提升11%。

• 历史意义:DX4-100是最后一款采用0.6微米工艺的486处理器,其设计理念直接影响了Pentium MMX的流水线优化。

六、与竞品的横向对比
型号 主频 工艺 缓存 FPU 典型用户 1994年价格
Intel DX4-100 100MHz 0.6μm 16KB L1 集成 企业级工作站 $200
AMD Am486 DX4-100 100MHz 0.5μm 16KB L1 集成 性价比市场 $150
Cyrix 486 DX4-100 100MHz 0.8μm 16KB L1 集成 预算型PC $120

七、总结

Intel A80486 DX4-100是x86架构从486向Pentium过渡的关键产品,其三倍频设计和16KB缓存重新定义了1994年的PC性能标准。尽管受限于33MHz总线和Socket 4接口,但其浮点运算能力和兼容性使其在专业领域持续服役至1997年。对于复古计算爱好者,DX4-100不仅是技术演进的见证,更是探索90年代计算生态的理想切入点。
