Intel 80486DX4-100MHz移动版

收藏者:Kane  藏品属地:广东深圳  藏品年代:1994  类目:CPU  核心缓存:0000MB  核心频率:100MHz  Socket:FC-PGA(Flip-Chip Pin Grid Array)  价位代码:FC

intel A80486 DX4-100 移动版

intel A80486 DX4-100

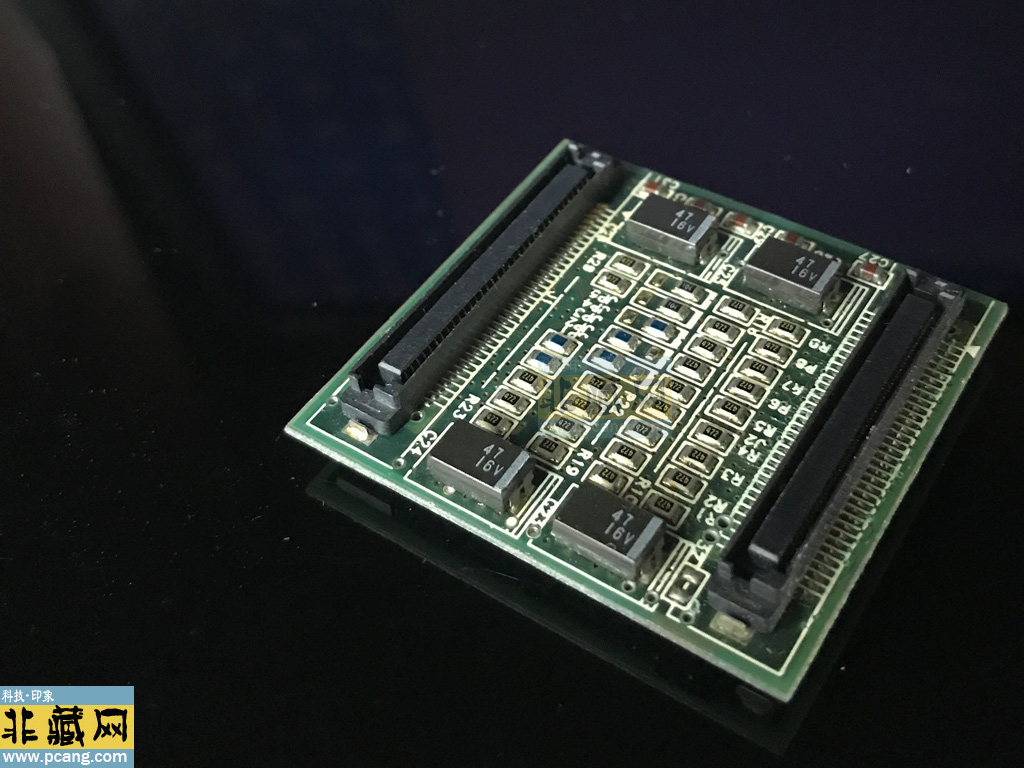

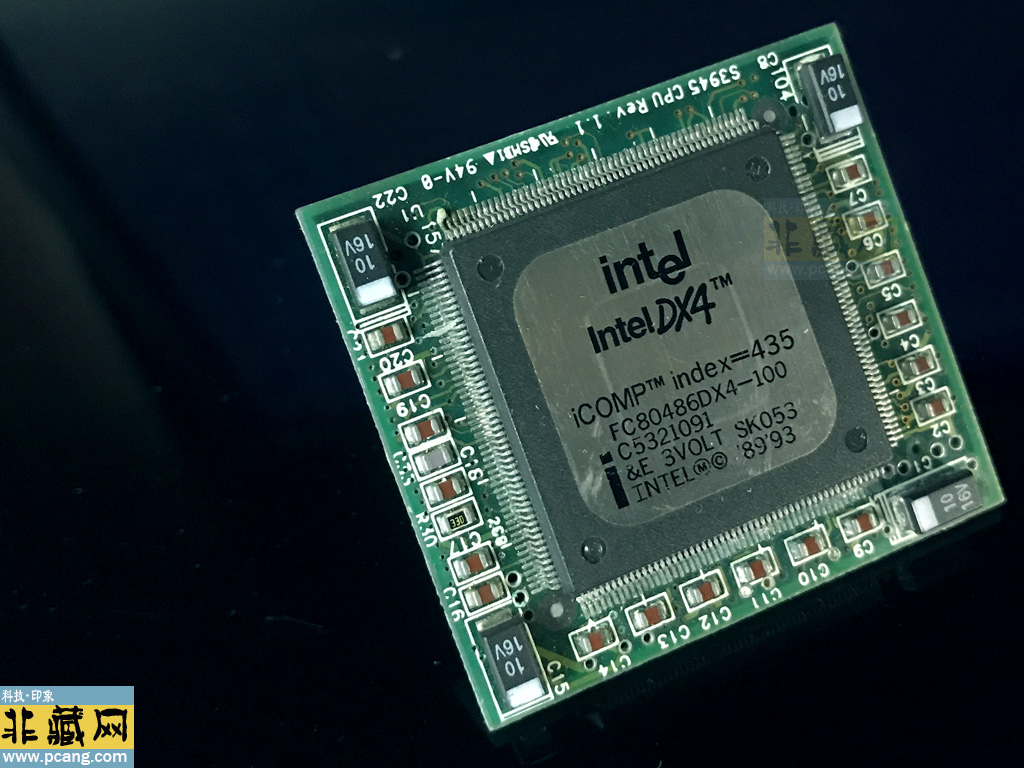

   Intel 80486DX4-100MHz 笔记本接口移动版组件(编号53945)
一、移动版组件的技术背景

1. 产品定位与设计
Intel在1994年推出的80486DX4-100MHz是桌面级处理器,而移动版组件(如编号53945)属于OEM定制型号,专为笔记本电脑设计。其核心架构与桌面版一致,但通过以下优化适应移动场景:

◦ 低功耗设计:核心电压从3.3V降至3.0V,功耗从4.1W降至3.5W。

◦ 封装创新:采用FC-PGA(Flip-Chip Pin Grid Array)封装,相比桌面版的PGA168,厚度减少20%,更适合轻薄笔记本。

◦ 接口适配:兼容笔记本专用的Socket 4 SMT(表面贴装)接口,而非桌面版的PGA插槽。

2. 技术规格对比
特性 桌面版(A80486DX4-100) 移动版(53945)
封装类型 PGA168 FC-PGA 168
核心电压 3.3V 3.0V
功耗 4.1W 3.5W
散热设计 需主动散热(风扇) 被动散热(散热片)
接口兼容性 Socket 4 笔记本专用SMT接口

二、编号53945的可能含义

1. Intel内部编号体系

◦ 53945可能是Intel的批次代码,由以下部分组成:

◦ 53:1995年第3周生产(Intel以年份后两位+周数编码)。

◦ 945:特定项目代码,可能代表与IBM、Compaq等OEM厂商的合作订单。

◦ 类似编号如IBM93(1993年IBM订单)曾出现在486 DX4-75的定制型号中。

2. OEM合作与应用场景

◦ 移动版组件主要供应给高端商务笔记本,如:

◦ IBM ThinkPad 755CD(1994年发布):采用DX4-100移动版,支持16位音频和CD-ROM,是首款内置光驱的笔记本之一。

◦ Compaq LTE 5000:搭载该组件,重量仅3.2kg,成为1995年主流商务机型。

三、技术验证与市场现状

1. 真伪鉴别要点

◦ 外观特征:

◦ 移动版顶盖印有Intel Mobile标识,而非桌面版的“Intel”字样。

◦ 引脚镀金层更薄(0.05μm vs 桌面版的0.1μm),以降低成本。

◦ 功能测试:

◦ 通过Universal Chip Analyzer检测,移动版CPUID值应为0x483(与桌面版相同),但电压调节寄存器(VID)为3.0V。

2. 市场流通与收藏价值

◦ 二手市场:

◦ 单颗移动版芯片价格约50-80美元,完整笔记本(如IBM ThinkPad 755CD)收藏价可达400-600美元。

◦ 技术研究价值:

◦ 移动版组件是研究90年代笔记本散热技术的关键样本,其被动散热设计对现代低功耗处理器仍有参考意义。

四、历史意义与技术遗产

1. 移动计算的里程碑
80486DX4-100移动版组件标志着x86处理器首次在性能与功耗间取得平衡,为后续Pentium MMX和Mobile Pentium的设计奠定基础。

2. 接口技术的演进
其采用的SMT接口是现代BGA封装的前身,减少了主板空间占用,推动了笔记本电脑的轻薄化趋势。

五、总结

     编号53945的Intel 80486DX4-100MHz移动版组件是1990年代中期笔记本电脑技术的缩影,其低功耗设计和接口创新为移动计算发展做出重要贡献。对于技术研究或复古收藏,该组件不仅是历史见证,更是探索90年代笔记本生态的理想切入点。若需进一步验证,建议通过专业工具检测电压参数,并参考Intel官方技术文档(如编号SX900的S-Spec数据)。
