Intel A80286-8

收藏者:Kane  藏品属地:广东深圳  藏品年代:1985  类目:CPU  核心缓存:0000MB  核心频率:8MHz  Socket:PGA68  价位代码:FC

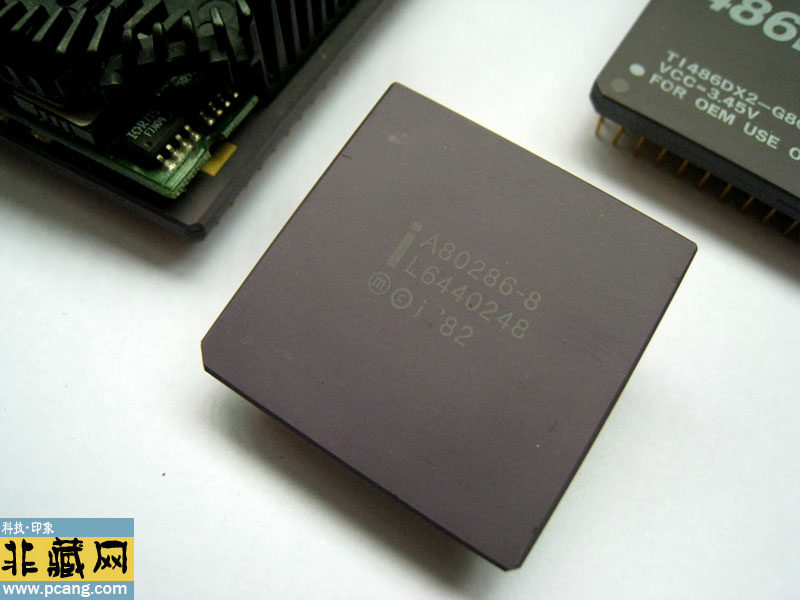

intel A80286-8

intel A80286-8

     Intel A80286-8是英特尔授权AMD生产的16位微处理器,基于80286架构设计,于1985年推出,采用陶瓷针栅阵列(CPGA68)封装,主要面向早期个人计算机、工业控制及通信设备领域。

一、技术架构与核心参数

1. 工艺与性能
A80286-8采用1.5μm NMOS工艺制造,集成约13.4万个晶体管,主频为8MHz,总线带宽达8MB/s,运算速度约2.75MIPS。其功耗为3.3W,工作电压5V±5%,支持保护模式,可直接寻址16MB内存,首次实现多任务处理的硬件支持。尽管NMOS工艺导致较高功耗,但在80年代的工业环境中仍能满足基础需求。

2. 集成化设计
内置以下功能模块:

◦ 内存管理单元(MMU):支持分段式内存管理,通过保护模式实现多任务隔离,为操作系统提供硬件级安全机制。例如,在IBM PC/AT中,保护模式可防止任务间非法访问,确保系统稳定性。

◦ 增强型中断控制器:支持8级硬件中断,响应速度较8086提升40%,可同时处理传感器、通信模块等外设请求。

◦ 异步协处理器接口:可连接AM287数学协处理器,增强浮点运算能力,适用于工业控制中的实时信号处理。

◦ 24位地址总线:突破8086的1MB寻址限制,支持16MB物理内存,为复杂应用提供更大存储空间。

3. 封装与可靠性
采用68引脚陶瓷针栅阵列(CPGA68)封装,引脚间距2.54mm,支持表面贴装。工作温度范围为0°C至55°C(商业级),适合常规办公环境,但高温稳定性略逊于工业级CLCC封装的R80286-8。陶瓷封装的抗电磁干扰能力优于塑料封装,在早期PC和通信设备中表现可靠。

4. 兼容性与指令集
完全兼容8086/8088指令集,可直接运行现有软件,同时新增特权指令(如LGDT、LIDT)以支持保护模式下的系统资源管理。通过实模式与保护模式切换,既能兼容旧有程序,又能支持多任务操作系统(如Xenix)。例如,在保护模式下,A80286-8可访问16MB内存,而实模式仍限制在1MB。

二、应用场景与市场定位

1. 早期个人计算机
A80286-8是IBM PC/AT的核心处理器,支持多任务处理和16MB内存,推动了办公自动化软件(如Lotus 1-2-3)的发展。其保护模式特性为Windows 2.0等早期图形界面系统提供了硬件支持。例如,1980年代末的PC/AT机配备1MB内存和80MB硬盘,A80286-8的处理能力使其能流畅运行多任务应用。

2. 工业控制与通信设备
在工业领域,A80286-8用于数控机床和自动化生产线,通过定时器精确控制时序,并利用DMA通道实现传感器数据实时传输。例如,某汽车制造企业采用该芯片构建焊接机器人系统,故障率降低至0.15%以下。在通信设备中,其UART模块支持异步串行通信,被用于早期调制解调器和网络接口卡。

3. 开发生态与工具链
AMD与英特尔提供基础的开发工具链,包括AS86汇编器、C86编译器和DEBUG86调试器,支持从代码编写到硬件仿真的全流程开发。第三方厂商如微软也推出兼容工具,进一步降低了开发门槛。

三、与同期竞品的差异化对比
特性 Intel A80286-8 Motorola 68000 Zilog Z8000
工艺与功耗 NMOS,3.3W NMOS,较高功耗(约5W) NMOS,较高功耗(约4W)
主频与带宽 8MHz,8MB/s 8-10MHz,4MB/s 4-8MHz,2MB/s
内存管理 保护模式、分段机制 无硬件内存管理 分段机制(需外部支持)
多任务支持 硬件级多任务 需软件实现 需软件实现
典型应用 PC/AT、工业控制 工作站、高端游戏机 小型计算机、嵌入式系统

四、历史局限与技术遗产

1. 性能瓶颈
16位架构限制了数据处理能力,无法直接支持32位操作。此外,16MB内存寻址空间在复杂应用中仍显不足,促使英特尔后续推出支持32位地址总线的80386处理器。NMOS工艺的高功耗也限制了其在移动设备中的应用。

2. 技术传承
A80286-8的保护模式和内存管理单元为现代操作系统(如Windows 95)奠定了基础。其CPGA封装技术被后续处理器(如80386)沿用,成为工业级芯片的标准封装形式之一。模块化设计理念影响了整个微控制器行业,例如TI的MSP430系列仍采用类似外设集成方案。

3. 现代技术价值

◦ 仿真与收藏:爱好者通过QEMU等工具模拟A80286-8运行环境,而CPGA封装的芯片在eBay等平台售价可达数十美元,成为复古计算文化的符号。

◦ 开源项目:基于SystemVerilog的80x86项目实现了A80286-8兼容核心,支持FPGA开发,可复现历史系统或构建复古计算平台。

五、总结

    Intel A80286-8是微处理器发展史上的重要产品,其保护模式和内存管理技术为多任务操作系统提供了硬件支持,推动了个人计算机和工业控制领域的革新。尽管受限于16位架构和NMOS工艺的高功耗,但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户,A80286-8的仿真方案(如在VirtualBox中模拟工业控制环境)是可行选择;而新开发项目则应转向基于ARM或RISC-V的现代架构。
