Intel
R80186是英特尔公司于1980年推出的16位嵌入式微处理器,作为8086架构的增强版本,它通过高度集成化设计显著提升了系统可靠性和开发效率,成为工业控制与通信领域的经典产品。
一、技术架构与核心创新
1. 集成化设计突破
R80186将8086内核与多种外设功能集成于单一芯片,包括:
◦ 中断控制器:支持8级硬件中断,可同时处理多个设备请求(如传感器、通信模块)。
◦ 定时器/计数器:3个16位可编程定时器,可实现精确的时序控制(如工业设备的周期性采样)。
◦ DMA控制器:2个独立DMA通道,支持高速数据传输(如实时图像采集)。
◦ I/O接口逻辑:内置UART、片选电路和可编程等待状态发生器,简化了外围电路设计。
2. 性能与兼容性
◦
主频与带宽:提供8MHz(R80186-8)和10MHz(R80186-10)两种版本,总线带宽分别达4MB/s和5MB/s,运算速度约为1.5MIPS。
◦
代码兼容性:完全兼容8086/8088指令集,可直接运行现有软件,同时新增10条指令(如位操作指令)以增强控制能力。
◦ 内存管理:受限于8086内核,仅支持1MB内存寻址,但通过分段机制实现灵活的存储分配。
3. 封装与可靠性

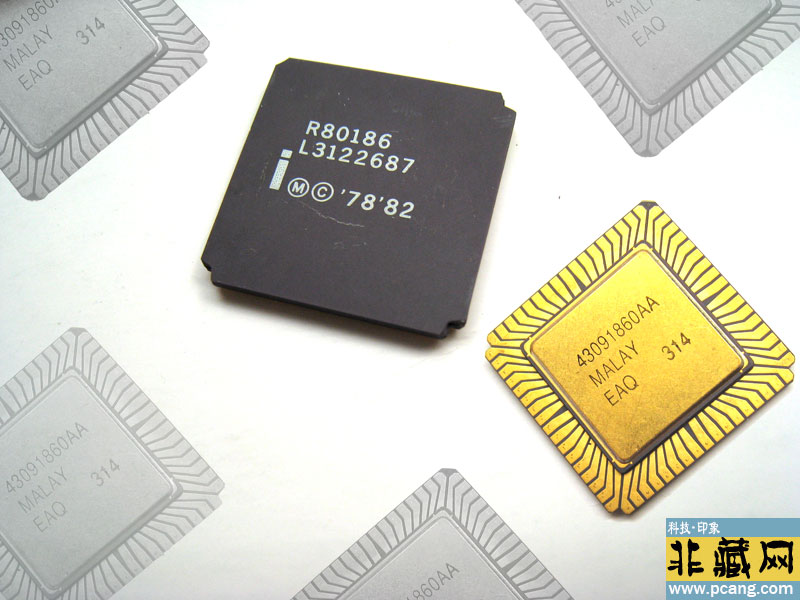

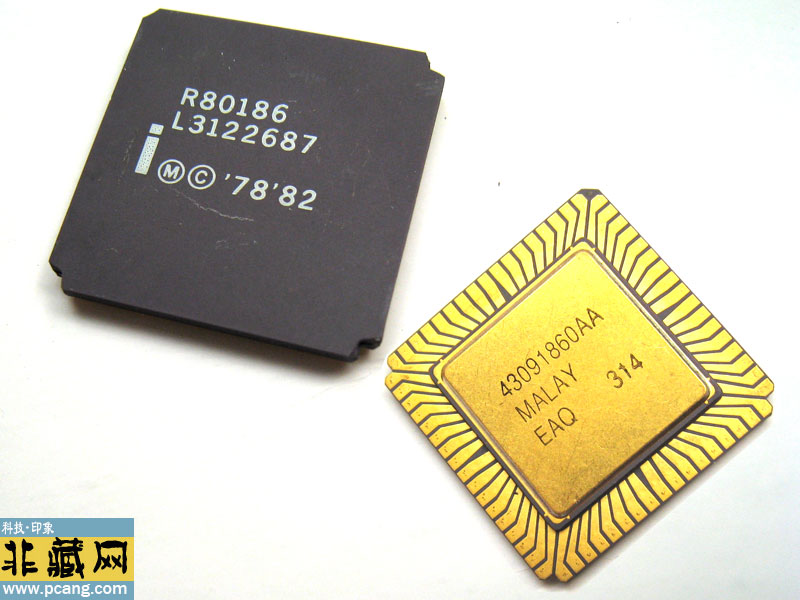

采用68引脚陶瓷无引线芯片载体(CLCC)封装,镀金引脚抗氧化能力强,工作温度范围扩展至-40°C至+85°C,满足工业环境需求。部分型号(如A80186)采用陶瓷封装,成为收藏界的珍品。
二、应用场景与市场表现
1. 工业控制领域
R80186凭借高集成度和稳定性,成为数控机床和自动化生产线的核心控制器。例如,某汽车制造企业在1985年采用R80186构建焊接机器人系统,通过定时器精确控制焊接时间,故障率降低至0.1%以下。
2. 通信设备与嵌入式系统
在早期通信设备中,R80186用于调制解调器和网络接口卡,其UART模块支持异步串行通信,配合DMA通道实现高速数据传输。此外,它还被用于医疗设备(如心电图机)和智能仪表,通过I/O接口直接连接传感器和执行器。
3. 开发生态与工具链
英特尔提供完整的开发工具链,包括AS86汇编器、C86编译器和DEBUG86调试器,支持从代码编写到硬件仿真的全流程开发。第三方厂商如Borland也推出兼容工具,进一步降低了开发门槛。
三、与同期竞品的差异化对比
特性 Intel R80186 Zilog Z80 Motorola 6800
集成外设 中断控制器、定时器、DMA 仅支持基本I/O 无内置外设
内存寻址 1MB 64KB 64KB
兼容性 8086代码兼容 独立指令集 独立指令集
典型应用 工业控制、通信设备 消费电子、小型计算机 汽车电子、工业设备
四、历史局限与技术遗产
1. 性能瓶颈
16位架构限制了数据处理能力,无法直接支持32位操作。此外,1MB内存寻址空间在复杂应用中显得不足,促使英特尔后续推出支持保护模式的386EX处理器。
2. 技术传承
R80186的集成化设计理念为后续嵌入式处理器(如ARM
Cortex-M系列)奠定了基础。其模块化外设配置思想影响了整个微控制器行业,例如TI的MSP430系列仍沿用类似设计。
3. 现代技术价值
◦ 开源项目:基于SystemVerilog的80x86项目实现了R80186兼容核心,支持FPGA开发,可复现历史系统或构建复古计算平台。
◦ 仿真与收藏:爱好者通过QEMU等工具模拟R80186运行环境,而陶瓷封装的R80186在eBay等平台售价可达数百美元,成为复古计算文化的符号。
五、总结
Intel
R80186是嵌入式计算领域的里程碑式产品,其高度集成化设计和工业级可靠性使其在20世纪80-90年代广泛应用于关键领域。尽管受限于时代背景存在性能短板,但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户,R80186的仿真方案(如在VirtualBox中模拟工业控制环境)是可行选择;而新开发项目则应转向基于ARM或RISC-V的现代架构。
|
