关于 IO-Data USB2-PCI-1
一、产品定位与核心规格

1. 基础功能

• 接口类型：标准PCI 插槽（32位/33MHz），用于在老旧主板上扩展USB 2.0 接口。

• USB 端口数量：通常为2-4个USB 2.0 接口（部分型号可能提供4口，需以实物为准）。

• 传输速率：支持USB 2.0 最高480Mbps（约60MB/s），兼容USB 1.1 设备。

2. 硬件架构

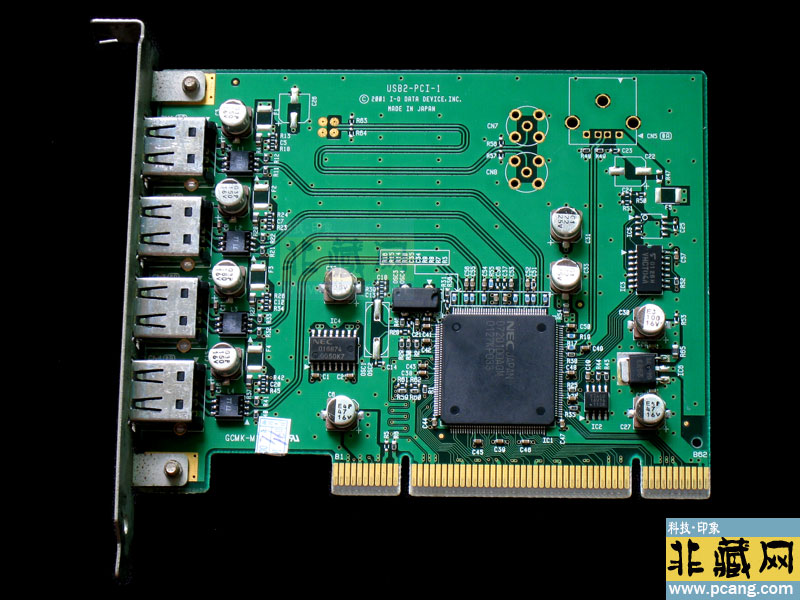

• 主控芯片：采用NEC µPD720102 或ASMedia ASM1023 等主流USB 2.0 控制芯片（IO-Data 产品常使用NEC 方案）。

• 供电设计：部分型号需通过4 针Molex 接口连接电源（尤其是外接大功率设备时），避免PCI 插槽供电不足。

3. 物理特性

• 挡板类型：标准全高挡板，部分版本可能附带半高挡板（适配小型机箱）。

• 尺寸规格：符合PCI 扩展卡标准尺寸（约 133mm × 68mm）。

二、兼容性与系统支持

1. 主板兼容性

• 适用平台：仅支持带有PCI 插槽 的主板（如2010 年前的 Intel 775 平台、AMD AM2 平台等），不兼容PCIe 插槽。

• 注意事项：

◦ 现代主板（如 Intel 1150 及之后平台）已取消PCI 插槽，需确认主板型号（可通过CPU-Z 或主板说明书查询）。

◦ 部分工业主板或服务器主板可能保留PCI 插槽，可优先用于此类场景。

2. 操作系统支持

• Windows 系统：

◦ 官方驱动支持Windows XP/7/8/10（32位/64位），需从IO-Data 官网下载（网址：https://www.io-data.jp）。

◦ Windows 10 需要手动安装驱动（右键点击“设备管理器”→“更新驱动程序”→“浏览计算机查找驱动”）。

• Linux 系统：

◦ 部分内核（如 5.4 及以上）可通过xhci-hcd 或 ehci-hcd 驱动兼容，但需手动编译配置。

• macOS：原生不支持，无官方驱动，仅少数第三方社区有非官方适配方案（风险较高）。

三、安装与使用指南

1. 硬件安装步骤

1. 断电操作：关闭电脑并拔掉电源线，打开机箱。

2. 插入插槽：将卡插入空闲的PCI 插槽，拧紧挡板螺丝固定。

3. 电源连接（如有）：若卡上有4 针Molex 接口，需连接电源适配器（如从电源闲置接口引出）。

4. 外接设备：通过 USB 线连接设备（如U盘、移动硬盘、打印机等）。

2. 驱动安装与调试

• 自动安装：开机后 Windows 可能自动识别并安装驱动，若失败则需手动操作：

1. 访问 IO-Data 官网，在“支持”页面搜索“USB2-PCI-1”下载对应系统驱动。

2. 解压驱动包，右键点击“设备管理器”中未识别的“USB 控制器”，选择“更新驱动程序”→“手动选择文件”。

• 故障排查：

◦ 若设备无法识别：检查PCI 插槽接触是否良好，更换其他PCI 插槽测试。

◦ 传输速度慢：确认驱动是否正确安装，避免同时连接多个大功率设备（如外接硬盘 + 打印机）。

四、使用限制与替代方案

1. 性能与场景限制

• 供电瓶颈：若未连接外接电源，单口最大供电约500mA（USB 2.0 标准），连接移动硬盘时可能因供电不足导致频繁断开。

• 带宽共享：多个USB 接口共享PCI 总线带宽（约133MB/s），同时传输数据时速度会下降。

• 适用场景：仅推荐用于老电脑扩展USB 接口（如连接键鼠、打印机），不建议用于高速数据传输（如视频采集）。

2. 替代方案推荐

• PCIe 接口升级：若主板有PCIe 插槽，推荐 IO-Data USB3-PCIe-4P（4口 USB 3.0，传输速度达 5Gbps）或第三方品牌（如绿联、ORICO）的PCIe USB 扩展卡。

• USB 集线器方案：若主板有USB 2.0 接口，可直接使用USB 集线器（如IO-Data HU2-PC4U3，4口扩展，无需拆机）。

• 工业级方案：若用于工控设备，可选研华（Advantech）或康泰克（Contec）的 PCI 接口 USB 扩展卡，支持宽温与长生命周期驱动。

五、二手市场与维护建议

1. 采购注意事项

• 验机要点：

◦ 检查金手指是否氧化（可用橡皮擦清洁），PCI 挡板是否完整。

◦ 要求卖家提供驱动安装包（或确认官网可下载），避免因驱动丢失导致无法使用。

• 价格参考：二手市场价格约30-80 元，若包含半高挡板或外接电源线，价格可能略高。

2. 长期使用维护

• 散热管理：PCI 扩展卡通常无散热设计，若机箱散热差，可在附近加装机箱风扇。

• 设备优先级：优先连接低功耗设备（如U盘、键鼠），大功率设备（如外接硬盘）建议使用独立供电的 USB 集线器。

• 数据备份：USB 扩展卡非核心硬件，若出现故障，建议直接更换为 PCIe 方案或 USB 集线器，避免影响核心业务。

六、总结

    IO-Data USB2-PCI-1是针对老旧PCI 平台的USB 2.0 扩展方案，适用于需要在老电脑上新增USB 接口的场景，但受限于PCI 总线带宽和供电能力，性能较现代PCIe 方案有明显差距。若用户主板支持PCIe，建议优先选择USB 3.0 扩展卡；若为复古装机或工控设备，需确认主板兼容性并提前下载驱动，同时做好供电与散热优化。
