IOSS RD1-2M BIOS备份系统是一款专为早期x86架构主板设计的硬件级BIOS保护与恢复工具，主要用于防止BIOS芯片因意外损坏、病毒攻击或固件更新失败导致的系统瘫痪。其核心功能是通过双BIOS芯片冗余设计，在主BIOS失效时快速切换至备份芯片，确保设备仍可启动。
一、技术架构与功能特性

1. 硬件设计与工作原理

• 核心组件：

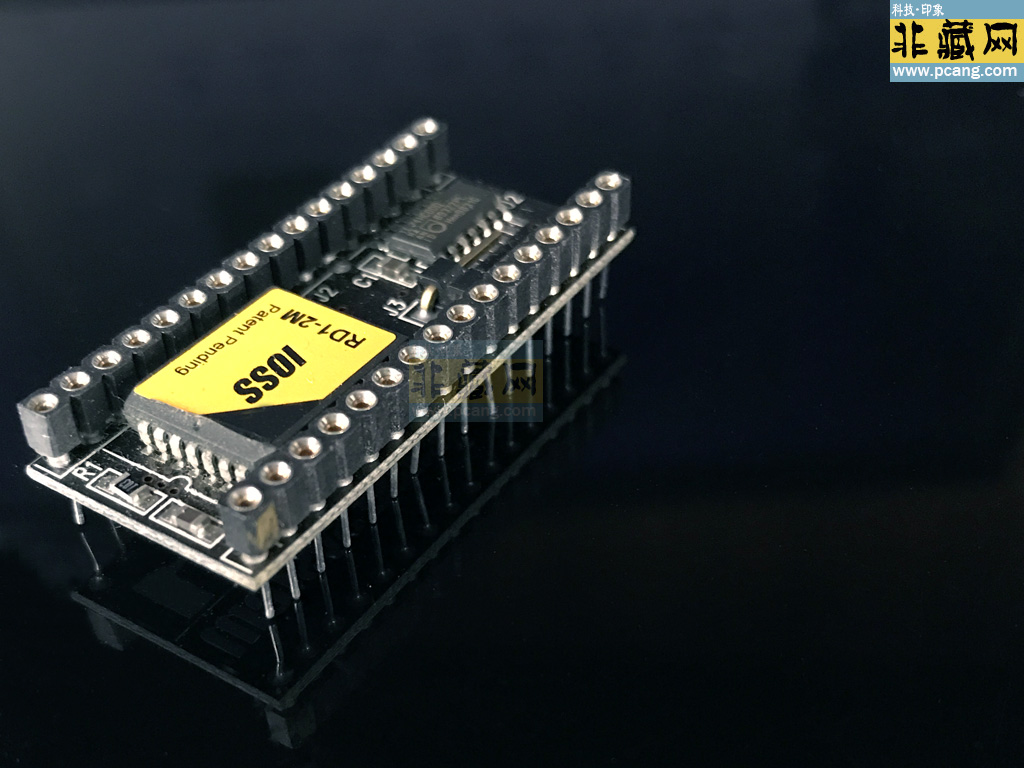

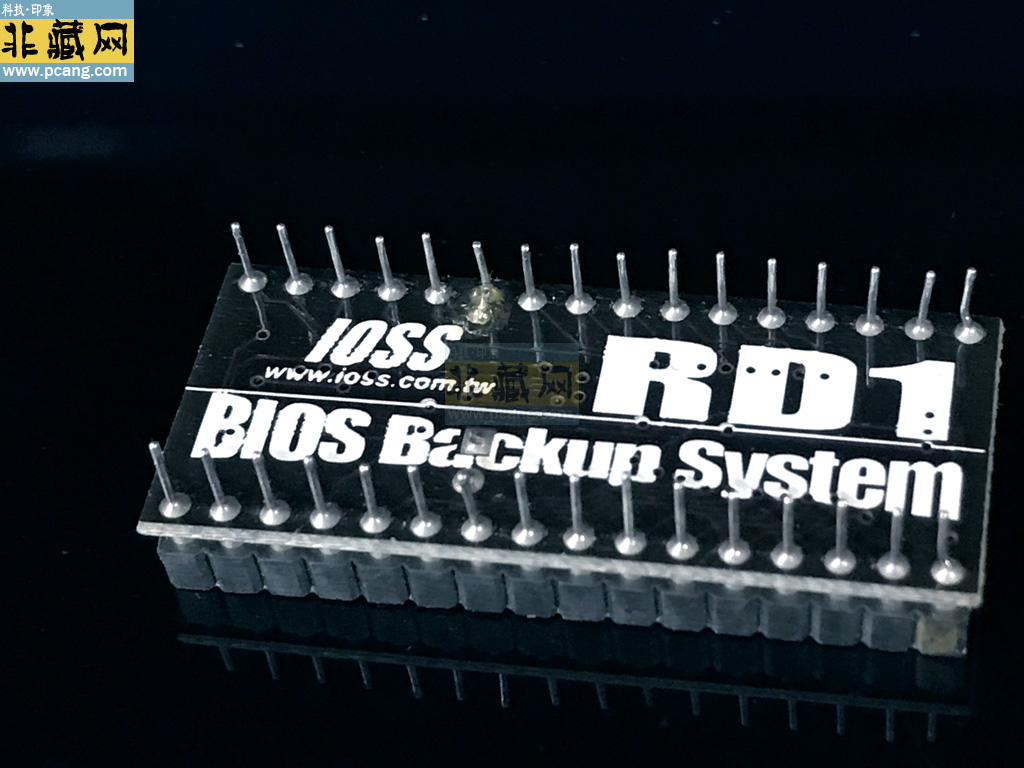

◦ 双BIOS芯片插槽：支持32针DIP封装的2MB Flash ROM（如AMD AM29F016B），主芯片与备份芯片通过板载逻辑电路实现切换。

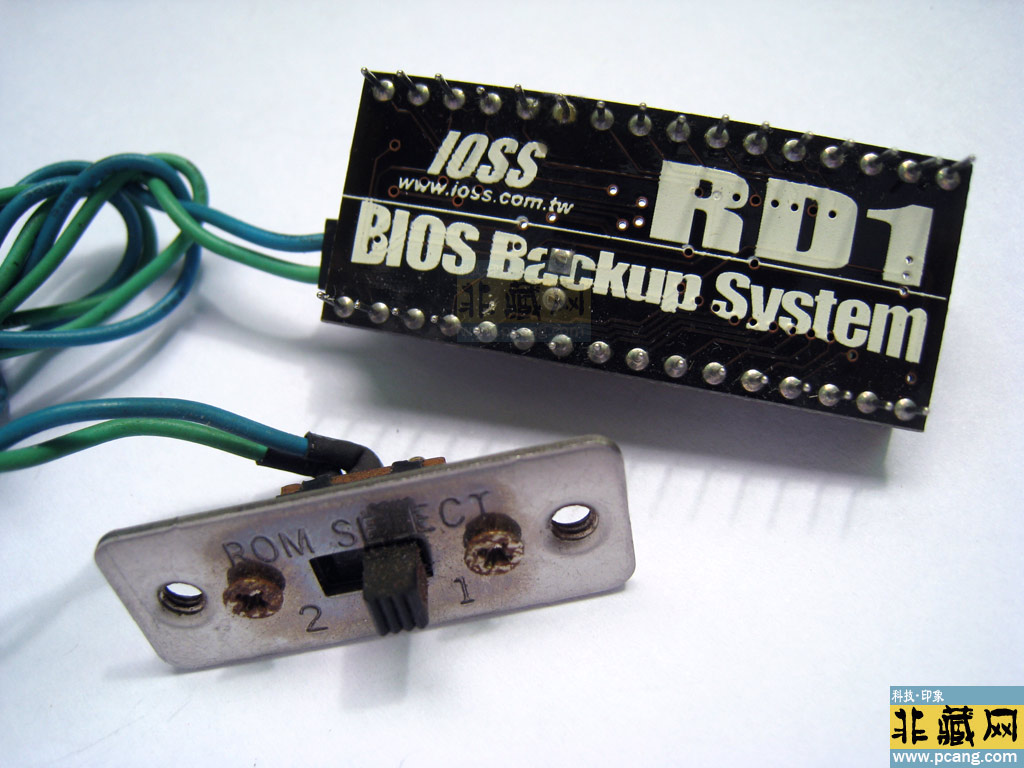

◦ 滑动开关控制器：通过物理拨杆选择激活主BIOS或备份BIOS，支持热切换（需重启生效）。

◦ 总线接口：适配ISA或PCI总线，部分型号可能集成LPT（并口）接口用于固件烧录。

• 工作流程：

1. 备份模式：通过主板BIOS工具或第三方软件（如AMIFLASH）将主BIOS内容复制到备份芯片。

2. 恢复模式：主BIOS失效时，滑动开关切换至备份芯片，系统从备份固件启动。

2. 兼容性与扩展能力

• 支持的BIOS类型：

◦ AMI（如AMI WinBIOS 4.51PG）、Award（如Award Modular BIOS v4.50）、Phoenix（如PhoenixBIOS 4.0）。

◦ 特殊功能：部分版本支持DMI（Desktop Management Interface）或ACPI（Advanced Configuration and Power Interface）。

• 主板适配：

◦ Socket 7/370：如Intel 440BX、VIA Apollo VP3主板。

◦ Slot 1：如Intel 440ZX、VIA Apollo Pro133主板。

二、历史背景与市场定位

1. 技术背景

• BIOS故障痛点：1990年代末至2000年代初，主板BIOS因病毒（如CIH）、固件更新失败或硬件损坏导致的系统崩溃问题频发。

• 成本优势：RD1-2M售价约**$30-$50**，远低于更换主板（约$200-$300）或返厂维修费用。

2. 典型应用场景

• 企业级运维：

◦ 银行ATM机：防止BIOS被篡改，确保交易系统稳定运行。

◦ 工业控制计算机：通过备份BIOS快速恢复生产线设备。

• DIY爱好者：

◦ 超频实验：在主BIOS超频失败后，通过备份BIOS恢复系统。

◦ 固件修改：测试自定义BIOS（如解锁CPU倍频）前，使用备份芯片降低风险。

3. 市场竞争

• 与技嘉DualBIOS对比：

◦ DualBIOS：内置双BIOS芯片，自动切换，但仅支持特定主板。

◦ RD1-2M：外置适配器，通用性强，兼容更多主板型号。

• 品牌格局：

◦ IOSS：中国台湾厂商，以硬件解决方案闻名，RD1-2M为其经典产品线。

◦ 竞品：如SuperMicro的BIOS Recovery Card，但价格更高。

三、操作指南与进阶应用

1. 安装与配置

• 物理安装：

1. 移除主BIOS芯片：使用IC拔取器小心取下主板上的BIOS芯片。

2. 插入适配器：将RD1-2M适配器插入主板BIOS插槽，注意引脚对齐。

3. 安装主芯片：将原BIOS芯片插入适配器顶部的扩展插槽。

4. 连接开关：将滑动开关通过排线固定在机箱面板。

• 软件配置：

◦ 备份流程：

1. 启动系统，进入主板BIOS设置。

2. 选择“BIOS Backup”选项，将固件内容复制到RD1-2M的备份芯片。

◦ 恢复流程：

1. 主BIOS失效时，滑动开关至“Backup”位置。

2. 重启系统，从备份BIOS启动。

2. 高级功能与技巧

• 差分备份：

◦ 使用工具（如CBROM）提取主BIOS中的关键模块（如引导代码、ACPI表），仅备份这些部分以节省空间。

• 多版本管理：

◦ 在备份芯片中存储多个BIOS版本（如稳定版、测试版），通过开关快速切换。

• 固件修改：

◦ 使用Modbin工具编辑BIOS文件（如添加SATA驱动），烧录至备份芯片进行测试。

四、现代适配与收藏价值

1. 复古计算机项目

• 硬件转接：

◦ ISA转PCIe适配器：如ISA2PCIe，将RD1-2M连接至现代主板。

◦ USB编程器：如CH341A，通过适配器板直接读取/写入备份芯片。

• 软件模拟：

◦ QEMU：通过-bios参数指定备份BIOS文件，模拟系统启动。

◦ MAME：在模拟器中配置双BIOS切换，复现旧游戏的兼容性问题。

2. 收藏与市场行情

• 价格范围：

◦ 普通版：约$20-$40，成色良好的型号溢价30%。

◦ 稀有版：如支持EDO DRAM或AGP 4x的版本，约$60-$100。

• 鉴定要点：

◦ 芯片型号：确认备份芯片为原厂型号（如Atmel AT29C020），避免使用非原装芯片导致兼容性问题。

◦ PCB版本：早期版本（如V1.0）可能存在信号干扰问题，优先选择V2.0以上版本。

3. 技术研究价值

• 历史文档：

◦ IOSS官方手册：包含RD1-2M的跳线设置与调试工具，可在Internet Archive查阅。

◦ Vintage Computer Forum：爱好者分享改造案例，如将RD1-2M用于Apple IIe的BIOS扩展。

• 学术研究：

◦ 《Legacy BIOS Protection Mechanisms》：分析RD1-2M在计算机安全史上的技术地位，对比其与现代UEFI安全启动的异同。

五、替代方案与技术演进

1. 硬件替代

• 直接升级：若主板支持，更换为SPI Flash芯片（如Winbond W25Q64FV），通过编程器实现固件备份。

• FPGA模拟：基于Xilinx Spartan-6开发板构建双BIOS控制器，支持动态切换与固件加密。

2. 软件替代

• 开源工具：

◦ Flashrom：命令行工具，支持从Linux环境备份/写入BIOS芯片。

◦ AFUWIN：AMI官方工具，可在Windows下进行BIOS操作。

• 云备份：现代主板（如华硕ROG系列）支持将BIOS上传至云端，通过网络恢复。

3. 技术演进

• UEFI安全启动：通过数字签名验证固件完整性，防止未授权修改。

• TPM芯片：如Intel PTT（Platform Trust Technology），结合固件加密实现硬件级保护。

六、总结

IOSS RD1-2M BIOS备份系统是2000年代初期硬件冗余技术的典型代表，其双BIOS设计为早期计算机系统提供了可靠的容错能力。尽管被UEFI安全启动与云备份技术取代，但其在复古计算机维护、历史研究及DIY项目中仍具价值。对于收藏者，需注意硬件成色与兼容性；对于技术爱好者，可通过模拟或改造探索其底层原理。
