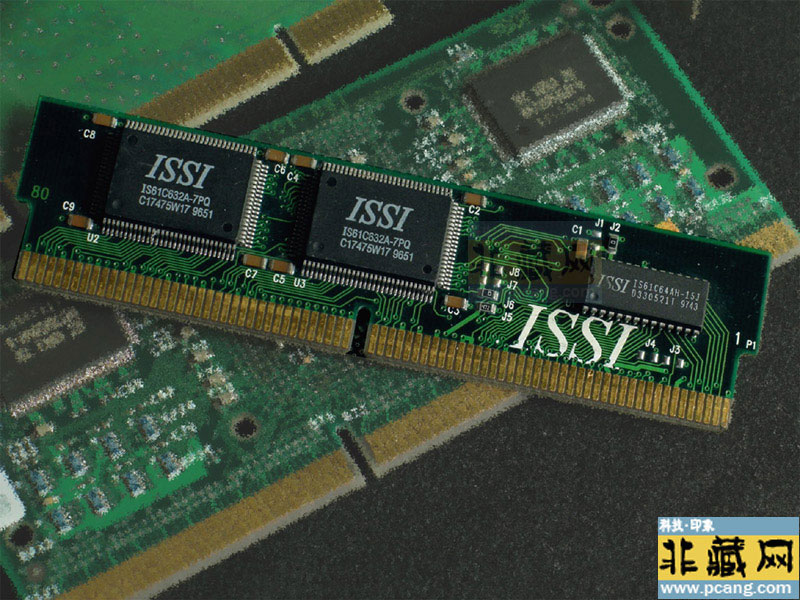

ISSI Cache for IBM

收藏者:Kane  藏品属地:广东深圳  藏品年代:0000  类目:内存  容量:0000MB  主频:0000MHz  类型:RAM0  接口类型:000pin  价位代码:FC

ISSI Cache for IBM

 ISSI Cache   :

一、品牌与技术背景

1. ISSI 公司定位

ISSI(Integrated Silicon Solution Inc.)是全球领先的存储芯片供应商,专注于设计和制造高性能 SRAM(静态随机存取存储器)、DRAM、EEPROM 等产品,尤其在高速、低功耗 SRAM 领域具有技术优势。其产品广泛应用于通信设备、工业控制、消费电子等领域,并通过授权代理商网络覆盖全球市场。

2. 与 IBM 的技术关联

• 技术合作:2012 年,ISSI 从 IBM 获得 SRAM 技术授权,这为其开发高性能缓存芯片提供了技术基础。

• 兼容性设计:ISSI 的 SRAM 产品(如 IS61C64AH-20N)采用标准接口(如 28 引脚 DIP/SOJ 封装),可能兼容 IBM 早期系统(如 486/Pentium 平台)的缓存插槽。

二、技术特性与典型型号

1. 核心技术参数

• 存储类型:

◦ SRAM:无需刷新,访问速度快(如 15-20 ns),适合作为高速缓存(Cache)。

◦ DRAM:需定期刷新,成本较低,可能用于辅助缓存(如磁盘控制器缓存)。

• 封装形式:

◦ DIP(双列直插):常见于 1990 年代主板,如 28 引脚的 IS61C64AH-20N(64K x 8 位,20 ns)。

◦ TSOP(薄型小外形封装):用于紧凑型设计,如 IS62WV51216BLL(512K x 16 位,55 ns)。

2. 典型型号解析

• IS61C64AH-20N:

◦ 容量:64K x 8 位(总 512 Kb),适用于 8 位/16 位数据总线系统。

◦ 速度:20 ns 访问时间,支持异步操作,兼容早期 IBM PC/AT 主板的缓存控制器。

◦ 应用场景:作为 L2 缓存用于 486 计算机(如 IBM PS/2 Model 90),或工业设备的实时数据缓存。

• IS62WV51216BLL-55TLI:

◦ 容量:512K x 16 位(总 8 Mb),支持 16 位数据总线。

◦ 速度:55 ns,采用 TSSOP-44 封装,可能用于 IBM ThinkPad 早期型号的板载缓存。

三、应用场景与兼容性分析

1. 适配 IBM 系统

• 经典计算机:

◦ IBM PC/AT(5170):支持 28 引脚 DIP SRAM 作为 L2 缓存,容量通常为 256K-512K。

◦ IBM PS/2 Model 80:采用 32 位数据总线,可能使用两片 IS61C64AH-20N 组成 128K x 16 位缓存。

• 服务器与工作站:

◦ IBM RS/6000:部分型号使用 ISSI SRAM 作为 CPU 缓存,如 PowerPC 601 处理器的板载缓存。

◦ IBM System/36:通过微码实现磁盘读写缓存,可能依赖 ISSI DRAM 作为辅助存储。

2. 兼容性注意事项

• 电压匹配:

◦ 早期 ISSI SRAM 多为 5V 供电(如 IS61C64AH-20N),需确认主板是否支持 5V 缓存插槽。

◦ 后期型号(如 IS62WV 系列)可能支持 3.3V,需通过逻辑电平转换适配老主板。

• 速度与时序:

◦ 主板缓存控制器的时钟频率需与 SRAM 速度匹配(如 20 ns SRAM 对应 50 MHz 总线)。

◦ 部分 IBM 主板需通过跳线设置缓存延迟参数(如 CAS 潜伏期)。

四、市场现状与验证建议

1. 购买与鉴定

• 渠道选择:

◦ 二手市场:eBay、淘宝等平台可能有售,但需警惕假货(如重新印字的 25 ns 芯片标为 15 ns)。

◦ 授权代理商:通过 ISSI 官网查询中国代理商(如深圳芯成半导体),确保正品。

• 真伪鉴别:

◦ 外观检测:原厂芯片丝印清晰,引脚无氧化;假货可能存在批号混乱、封装粗糙等问题。

◦ 功能测试:使用 USB 编程器(如 TL866II)读取芯片 ID,或在主板上通过 MemTest86+ 验证稳定性。

2. 替代方案

• EDO DRAM 升级:若主板支持,可替换为 ISSI IS42S16100E-7TLI(16M x 1 位,70 ns),提升缓存带宽。

• 现代方案:通过转接板(如 DayStar 缓存插槽适配器)使用 TSOP 封装的 ISSI SRAM 适配老式主板。

五、总结与行动建议

1. 核心结论

ISSI 为 IBM 系统提供的缓存模块以 SRAM 为主,典型型号包括 IS61C64AH-20N(28 引脚 DIP)和 IS62WV 系列(TSOP 封装),主要应用于 1990 年代的 PC/AT、PS/2 及部分服务器。其技术特点为高速、低功耗,兼容 IBM 主板的缓存控制器设计。

2. 行动指南

• 系统适配:

◦ 确认主板缓存插槽类型(DIP/SOJ)、电压(5V/3.3V)及容量限制(如 512K 最大)。

◦ 参考主板手册或复古计算机论坛(如 VOGONS)的兼容性列表。

• 技术文档获取:

◦ 访问 ISSI 官网下载数据手册(如 IS61C64AH-20N 的 PDF 文档)。
