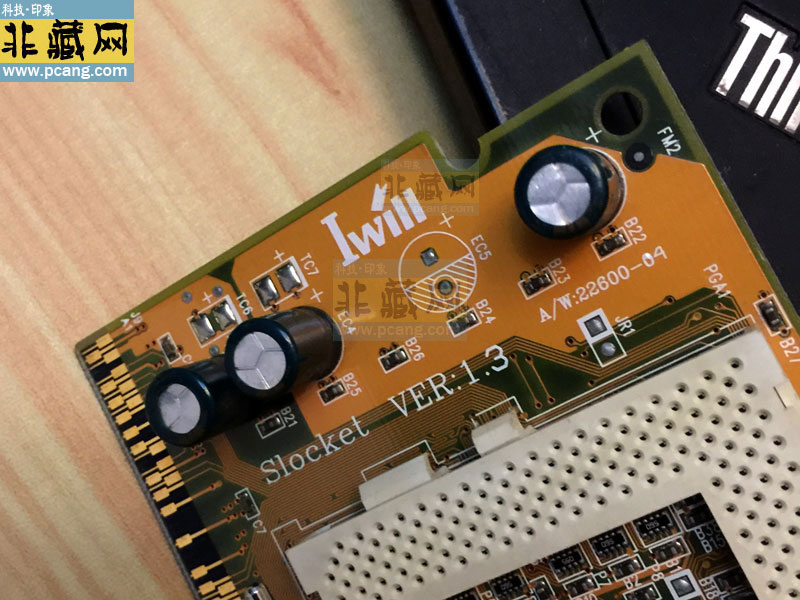

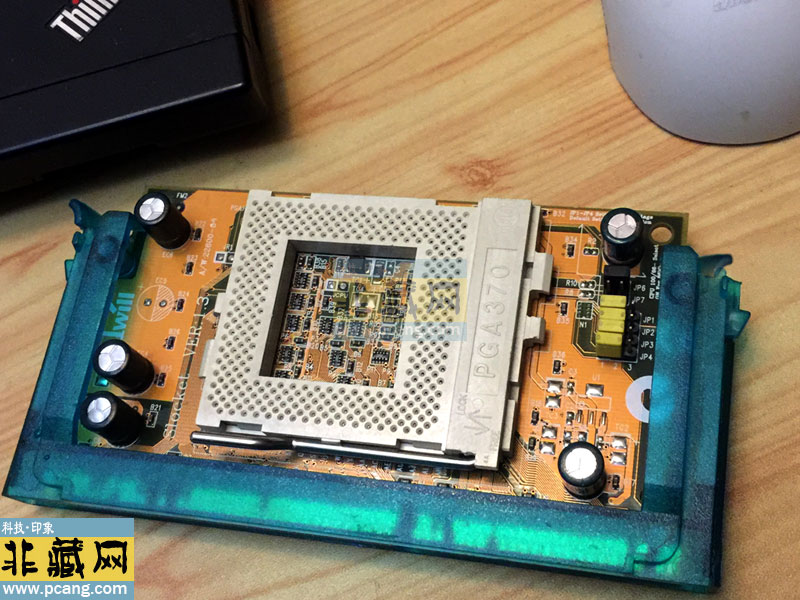

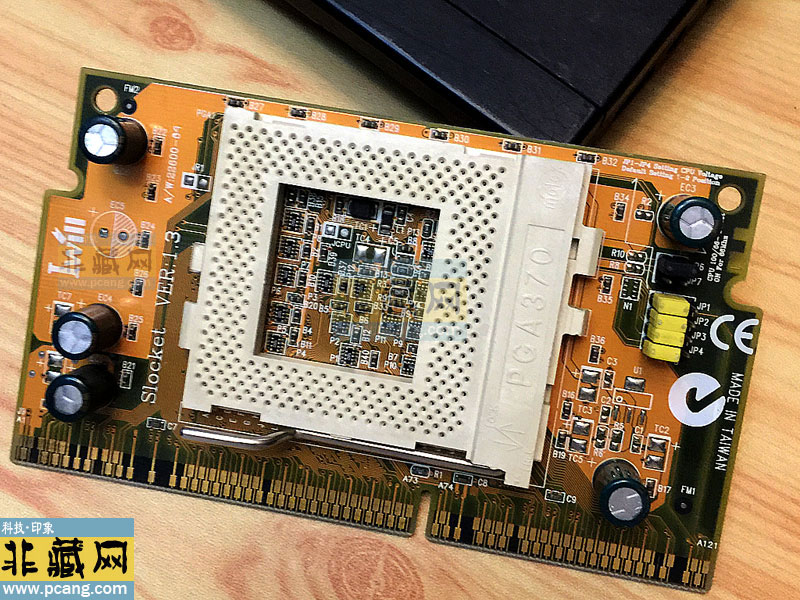

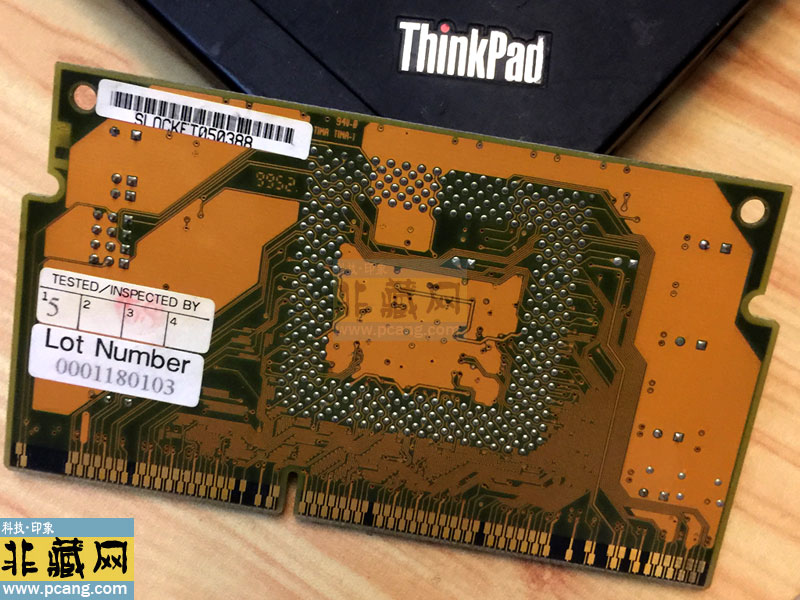

iwill Slocket II V1.3并非广泛记载的独立型号，iwill 的转接卡产品线主要以 Slocket I、Slocket II 和 Slocket III 命名，其中 Slocket II 是最具代表性的升级版。
一、技术迭代与核心升级

1. Slocket II：从 PPGA 到 FC-PGA 的跨越

• 硬件兼容性突破：

◦ FC-PGA 支持：Slocket II 是首款支持 Coppermine 核心 FC-PGA 处理器（如 Pentium III 500E/550E）的转接卡，解决了旧版 Slocket I 仅支持 PPGA 封装的限制。

◦ VRM 8.4 兼容：通过集成独立电压调节模块（VRM 8.4），可将主板输出的 1.8V 电压转换为 FC-PGA 所需的 1.6V 核心电压，突破了 Slot 1 主板 VRM 8.2 规范的限制。

• 超频与调节能力：

◦ 电压范围扩展：支持 1.30V 至 3.50V 的电压调节（0.05V/0.10V 步进），覆盖从赛扬到高端 Pentium III 的需求。

◦ FSB 灵活性：支持 66/100/133MHz 外频，配合主板 BIOS 可实现 Pentium III 700MHz 超频至 933MHz（133MHz FSB × 7 倍频）。

2. 设计改进与用户痛点解决

• 物理结构优化：

◦ SECC 式框架：采用类似 Slot 1 处理器的金属框架设计，确保与主板插槽的稳固连接，避免因散热器重量导致的 PCB 变形。

◦ 低 profile 兼容性：适配标准 Socket 370 散热器，如 Alpha PEP 66(T) 或 Startech 铜质散热器，同时支持北桥辅助散热。

• BIOS 与主板适配：

◦ 微码更新：部分主板（如 ASUS P3B-F v1.3）需刷写最新 BIOS 以识别 FC-PGA 处理器，Slocket II 通过跳线强制主板接受 1.6V 电压信号。

◦ 自动检测功能：支持通过跳线设置 CPU 类型（Intel/Cyrix）和封装类型（PPGA/FC-PGA），简化用户配置流程。

二、性能表现与用户实测

1. 超频潜力与稳定性

• 案例分析：

◦ Pentium III 700E：在 iwill Slocket II 配合 ASUS P3B-F 主板的情况下，可稳定运行于 933MHz（133MHz FSB × 7 倍频），电压设置为 1.8V，散热采用 Alpha PEP 66(T) 散热器。

◦ 赛扬 600：通过调节电压至 1.75V，外频提升至 100MHz，可超频至 800MHz（100MHz × 8 倍频），性能接近同期 Pentium III 800。

• 限制因素：

◦ 主板 FSB 支持：若主板仅支持 100MHz FSB（如早期 BX 主板），则无法发挥 133MHz 外频的潜力。

◦ 内存瓶颈：超频时需搭配 PC133 SDRAM，否则可能因内存带宽不足导致系统不稳定。

2. 兼容性与常见问题

• 主板限制：

◦ VRM 规范：部分 Slot 1 主板（如早期 BX 芯片组）仅支持 VRM 8.2，需通过 Slocket II 的 VRM 8.4 模块降压，否则无法运行 FC-PGA 处理器。

◦ BIOS 微码：若主板 BIOS 未包含 Coppermine 处理器的微码，可能导致开机黑屏或性能异常，需手动更新 BIOS。

• 散热挑战：

◦ 重量控制：Socket 370 散热器重量需控制在 300g 以内，避免转接卡或主板插槽变形。

◦ 辅助风扇：建议在转接卡附近加装 80mm 风扇，提升散热效率，尤其在超频场景下。

三、市场定位与替代方案

1. 历史背景与竞品对比

• 市场定位：

◦ 过渡性产品：Slocket II 诞生于 Intel 从 Slot 1 转向 Socket 370 的战略调整期，旨在延长 Slot 1 主板（如 440BX）的生命周期，降低用户升级成本。

◦ 竞品优势：相比 AOpen AX6BC 等双 CPU 转接卡，Slocket II 价格更低（约 $50-$70），且兼容性更广泛。

• 用户反馈：

◦ 好评点：电压调节精细、稳定性高、支持 FC-PGA 处理器。

◦ 批评点：部分批次存在跳线接触不良问题，需手动加固。

2. 替代方案与升级建议

• 直接更换主板：

◦ Socket 370 主板：如 ASUS CUSL2-C（i815E 芯片组），支持 133MHz FSB 和 AGP 4X，性能全面优于 Slot 1 平台。

◦ Tualatin 支持：若追求更高性能，可搭配 PowerLeap PL-P3T 转接卡，支持 Tualatin 核心赛扬 1.3GHz，需主板 BIOS 支持。

• 其他转接卡：

◦ Abit Slocket III：支持双 CPU 和更灵活的电压调节，但价格较高且兼容性略逊于 iwill Slocket II。

◦ ASUS S370-133：性价比高，但电压调节范围较窄（1.6V-2.0V），仅适合 PPGA 处理器。

四、总结与选购建议

iwill Slocket V1.3 可能是 Slocket II 的误称，其核心价值在于 突破 FC-PGA 处理器兼容性 和 精细化超频控制，是 Slot 1 主板用户升级的高性价比选择。若需进一步优化体验，可参考以下建议：

1. 型号确认：优先选择 Slocket II，避免混淆为早期版本（如 Slocket I 仅支持 PPGA）。

2. 主板适配：

◦ BIOS 更新：确保主板 BIOS 支持 Coppermine 处理器微码（如 ASUS P3B-F v1.3 需刷写 1006 版本）。

◦ VRM 检测：通过主板手册或软件（如 HWMonitor）确认 VRM 规范，若为 VRM 8.2，需依赖 Slocket II 的降压功能。

3. 散热方案：

◦ 散热器选择：推荐 Alpha PEP 66(T) 或 Startech 铜质散热器，兼顾散热与重量平衡。

◦ 辅助风扇：在转接卡附近加装 80mm 风扇，提升气流效率。

4. 超频策略：

◦ 电压控制：从 1.6V 开始逐步增加，每次 0.05V 步进，避免超过 1.8V。

◦ 外频调节：优先尝试 100MHz FSB，若内存支持 PC133，可进一步提升至 133MHz。

通过以上配置，iwill Slocket II 可充分释放 Socket 370 处理器的潜力，为老旧 Slot 1 平台注入新活力。
