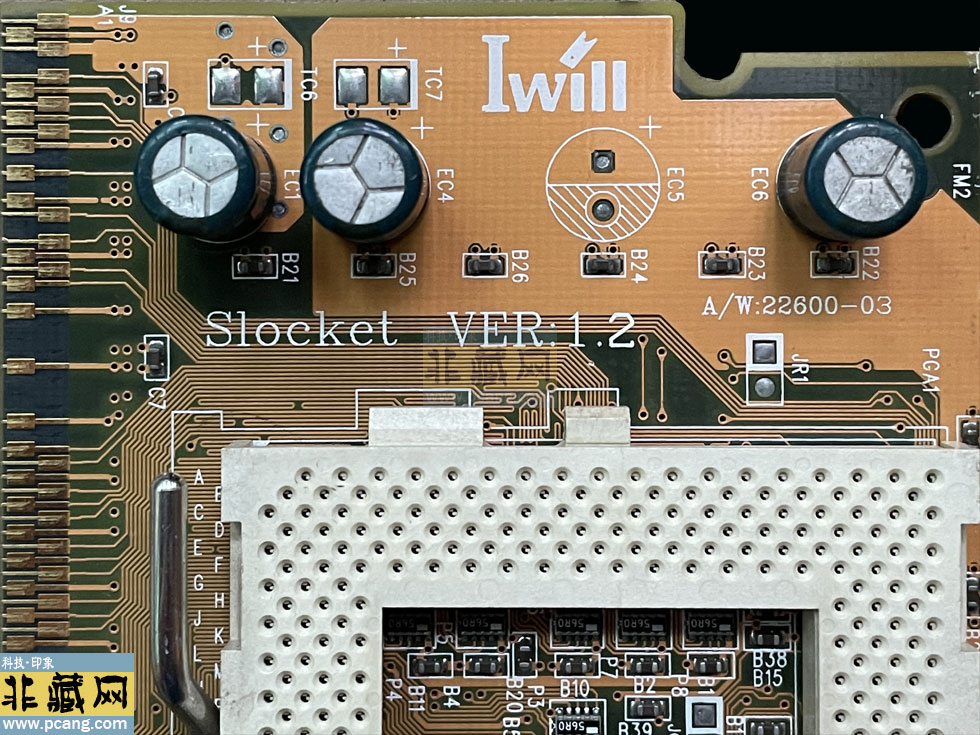

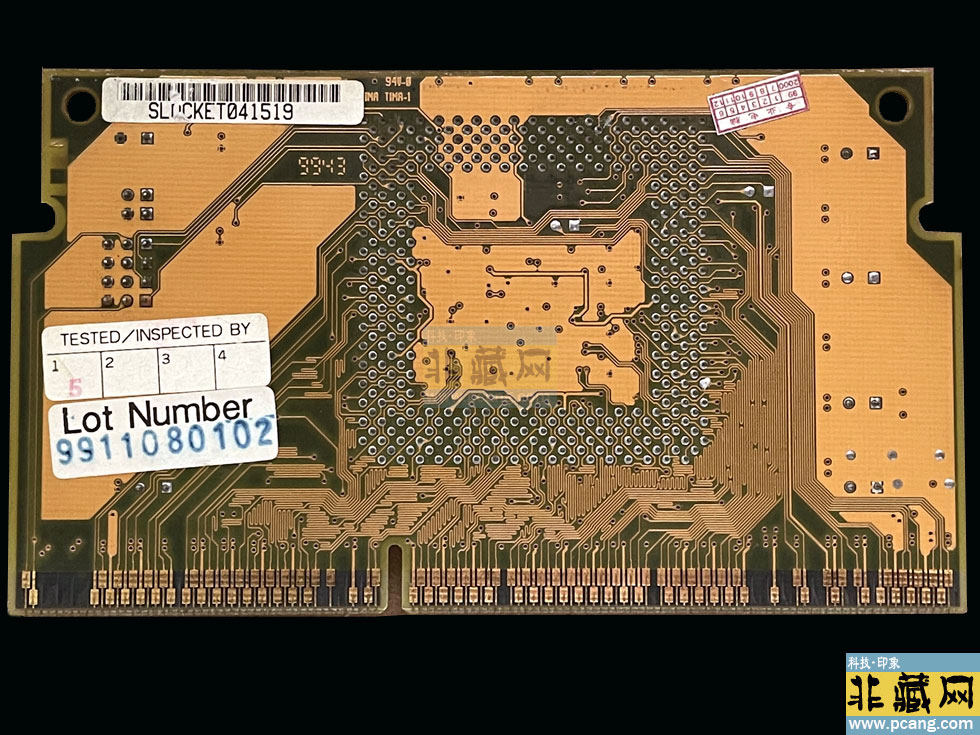

Iwill转接卡。由台湾艾威公司生产的转接卡,提供电压微调和双赛扬支持。Iwill在服务器高档主板市场有一定知名度,产品以稳定和用料强劲著称。这个特点同样也体现在这块Iwill的转接卡上,在转接卡上我们可以看到5颗高品质大容量直立金字电容,电容容量为1000微法,而普通转接卡上多使用100微法的普通电容,可见Iwill不惜工本。除大容量的电容外,其他元件都采用贴片元件,增加了在高温条件下的稳定性,Iwill转接卡的另一特点是它具有类似Pentiull
CPU的卡盒并带有固定卡口,装机时就像安装一块Pentiumll,可以利用主板的支架牢固地把转接卡固定在CPU插槽中,在添加较大散热片和风扇时可增加稳固性,这种结构在其他同类产品中十分少见。在转接卡电路的设计上则尽量缩短电路上布线的长度,防止杂讯的干扰,很多器件都置于CPU插座中央的空余之处,外围的线路显得比较简捷。虽说这些部件都采用贴片元件可以耐受较高的温度,但这样的设计是否会因为CPU工作时持续较高的温度,而导致元器件的不稳定,还有待商榷,不过从实际使用的情况看,还没有明显的不良影响。另外,Iwill转接卡提供了四组电压跳线实现电压微调,共提供了1.8-2.7V间13档电压范围,可调节CPU的核心电压,这个功能对于某些不提供高压调整的主板可以说是一个很好的补充
。

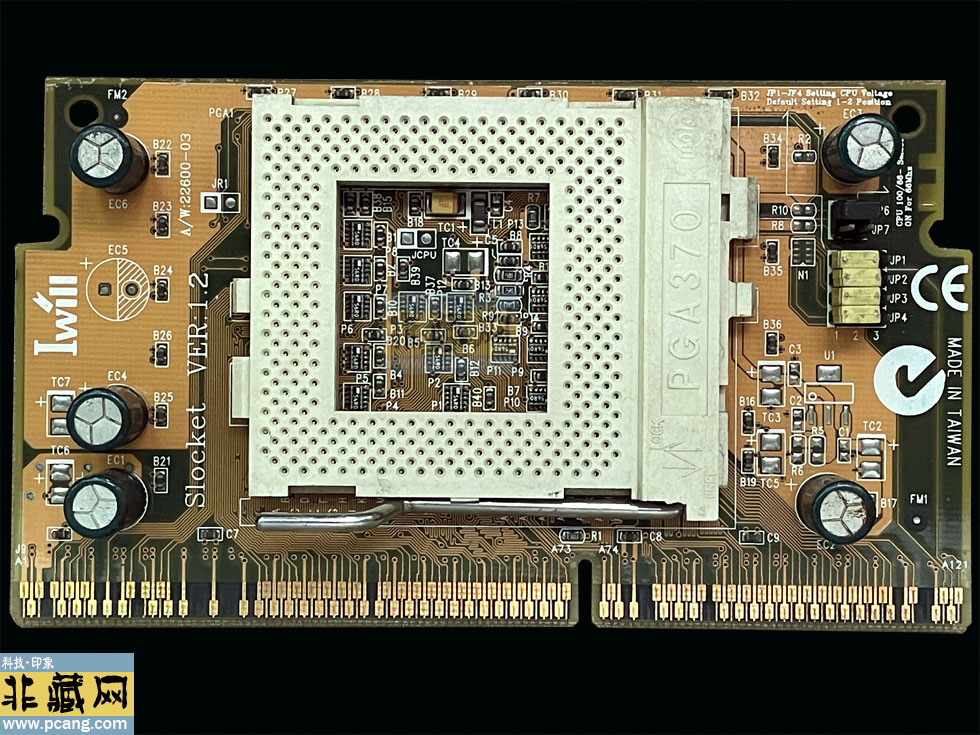

iwill Slocket V1.2 是一款针对早期英特尔 Slot 1 主板设计的
Socket 370 转接卡,主要用于将 Socket 370 架构的 CPU(如赛扬、奔腾
III)适配到 Slot 1 插槽的主板上。
一、核心功能与技术特性
1. 硬件适配
◦ 接口转换:将 Socket 370 封装的 CPU(如赛扬 300A、奔腾 III
Coppermine)转换为 Slot 1 接口,使旧款 Slot 1 主板(如基于 Intel
440BX 芯片组的主板)能够支持新型 Socket 370 处理器。
◦ 物理设计:采用 PCB 板+Socket 370 插槽的结构,尺寸与 Slot 1
扩展卡兼容,可直接插入主板的 AGP 或 PCI 插槽(具体取决于转接卡设计)。
2. 兼容性与限制
◦ CPU 支持:
◦ PPGA 封装:支持早期 Socket 370 的 PPGA 封装处理器(如赛扬
300A、奔腾 III Katmai)。
◦ FC-PGA 封装:部分版本(如 Slocket II)支持 Coppermine 核心的
FC-PGA 处理器,但需主板满足 VRM 8.4 规范。
◦ 主板要求:
◦ 需 Slot 1 主板支持 Socket 370 处理器的电压(如 1.6V 至
2.0V)和 FSB 频率(66/100MHz)。
◦ 部分主板需更新 BIOS 以识别转接卡和新型 CPU。
3. 超频与调节功能
◦ 电压调节:
◦ 早期版本(如 V1.0)支持 1.8V 至 2.7V 的电压调节,但可能无法满足
Coppermine 处理器的低电压需求(1.5V-1.7V)。
◦ 后续版本(如 Slocket II)提供更精细的电压选项(1.30V 至
3.50V,0.05V/0.10V 步进),兼容更多处理器。
◦ FSB 调节:通过跳线设置外频(66/100/133MHz),支持超频。
二、使用场景与用户反馈
1. 应用场景
◦ 硬件升级:在 Slot 1 主板生命周期末期,用户可通过转接卡升级至更高性能的 Socket
370 处理器(如赛扬 533A 超频至 800MHz)。
◦ 低成本解决方案:相比更换主板,转接卡成本更低,适合预算有限的 DIY 用户。
2. 用户痛点
◦ 兼容性问题:部分主板因 VRM 规范不兼容(如 VRM 8.2 主板无法支持 FC-PGA
处理器),需搭配特定转接卡版本。
◦ 稳定性挑战:超频时可能出现电压不稳或散热问题,需搭配高质量电源和散热器。
◦ BIOS 限制:部分主板需手动设置 CPU 倍频或外频,否则可能无法识别处理器。
三、操作与维护建议
1. 安装步骤
◦ 物理安装:将 Socket 370 CPU
插入转接卡插槽,确保针脚对齐,再将转接卡插入主板的 Slot 1 插槽。
◦ 跳线设置:根据 CPU 型号调整电压和 FSB 跳线(参考转接卡说明书)。
◦ BIOS 配置:进入主板 BIOS,手动设置 CPU
电压、外频和倍频,禁用“自动检测”功能以避免识别错误。
2. 常见问题排查
◦ 无法开机:检查 CPU 安装是否牢固、跳线设置是否正确,或尝试清除 CMOS。
◦ 性能异常:若超频后不稳定,降低电压或外频,确保散热充分。
◦ 兼容性问题:若主板不支持 FC-PGA 处理器,需更换支持 VRM 8.4 的转接卡(如
Slocket II)。
3. 散热优化
◦ 散热器选择:使用适配 Socket 370 的散热器,避免因重量过大导致转接卡或主板变形。
◦ 辅助风扇:在转接卡附近加装风扇,提升散热效率。
四、历史背景与替代方案
1. 市场定位
◦ iwill Slocket 系列是 2000 年代初的过渡产品,旨在延长 Slot 1
主板的使用寿命,应对 Intel 从 Slot 1 转向 Socket 370 的战略调整。
2. 替代方案
◦ 直接更换主板:若预算允许,升级至 Socket 370 主板(如 i815E
芯片组)可获得更好的兼容性和性能。
◦ 其他转接卡:如 AOpen AX6BC 转接卡,支持双 CPU 和更多调节功能,但价格较高。
五、总结
iwill Slocket V1.2 是一款 低成本但功能有限 的硬件转接方案,适合希望在
Slot 1 主板上使用 Socket 370
处理器的用户。其核心优势在于兼容性和超频潜力,但需注意主板限制和稳定性问题。若追求更高性能或更稳定的体验,建议直接升级至
Socket 370 主板。 |
