JN-5286(Disk Controller Card)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1989  类目:扩展卡  接口类型:HDD FDD  价位代码:FC

JN-5286

JN-5286

JN-5286

JN-5286

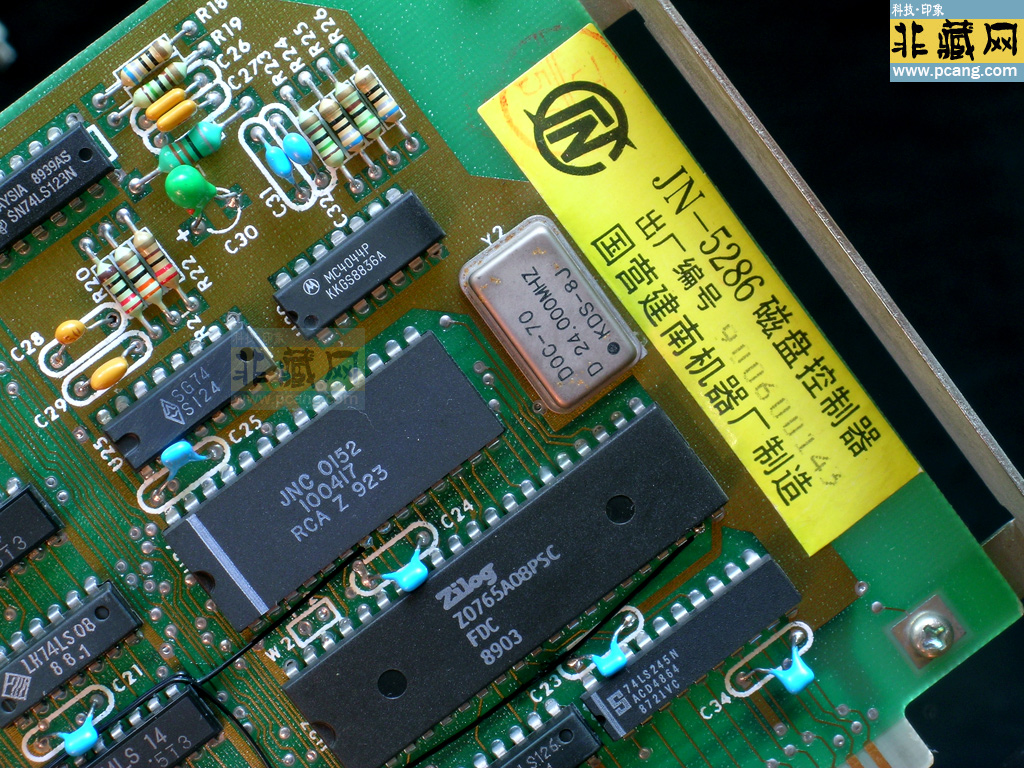

 JN-5286磁盘控制器(建南机器厂制造) :

1. 建南机器厂与产品定位

历史背景

• 国营建南机器厂(代号4507厂):成立于1970年,隶属四机部,是中国三线军工企业。该厂曾承担新中国第一条计算机外部设备生产线,研发了国内第一台计算机硬盘和软驱,为早期计算机国产化作出重要贡献。

• 技术积累:1980-1990年代,建南机器厂可能基于ST-506/412接口技术生产磁盘控制器,适配IBM PC/XT及兼容机。

JN-5286的定位

• 型号解析:

◦ JN:为“建南”拼音缩写。

◦ 5286:可能代表支持5.25英寸磁盘(如ST-506接口)或特定技术参数(如磁道密度、传输速率)。

• 功能推测:

◦ ST-506/412控制器:支持MFM(改进调频制)或RLL(游程长度受限编码),用于连接5.25英寸硬盘(如Seagate ST-506)。

◦ ISA总线接口:8/16位ISA插槽,兼容DOS/Windows 3.x系统,需手动配置IRQ和I/O地址。

◦ 多盘支持:可能支持2个硬盘(Drive 0/Drive 1),通过跳线设置主从关系。

2. 技术特性与接口设计

硬件架构

• 主控芯片:可能采用Western Digital(如WD1003)、National Semiconductor或国产芯片,负责信号转换和数据传输。

• 接口类型:

◦ ST-506/412接口:通过20针数据电缆和34针控制电缆连接硬盘,支持模拟信号传输。

◦ ISA总线:8位或16位插槽,I/O地址范围0x1F0-0x1F7(主盘)、0x3F0-0x3F7(从盘),IRQ通常为IRQ14。

• 跳线与DIP开关:用于设置硬盘数量(单盘/双盘)、主从模式(Drive 0/Drive 1)、MFM/RLL编码模式。

兼容性与限制

• 系统支持:

◦ DOS 3.3+:需通过BIOS或驱动程序(如DEVICE=J5286.SYS)初始化控制器。

◦ Windows 3.x:依赖实模式驱动,可能需手动配置CONFIG.SYS和AUTOEXEC.BAT。

• 容量限制:ST-506控制器通常支持最大52MB硬盘,受限于BIOS和控制器固件。

3. 配置与驱动建议

硬件安装与跳线设置

1. 连接硬盘:

◦ 使用20针数据电缆连接控制器与硬盘,34针控制电缆级联多个硬盘(Daisy Chain)。

◦ 确保硬盘末端安装终端电阻(Terminator)以避免信号反射。

2. 跳线配置:

◦ 主从模式:设置Drive 0为主盘(Master),Drive 1为从盘(Slave)。

◦ 编码模式:MFM(17扇区/磁道)或RLL(26扇区/磁道),需与硬盘匹配。

◦ I/O地址:默认主盘0x1F0,从盘0x3F0,避免与主板集成设备冲突。

软件配置与驱动

• BIOS设置:

◦ 在主板BIOS中禁用内置硬盘控制器,启用ISA总线设备。

◦ 手动输入硬盘参数(柱面数、磁头数、扇区数)。

• 驱动加载:

◦ DOS系统:在CONFIG.SYS中添加 DEVICE=C:\J5286.SYS,或通过驱动盘引导。

◦ Windows 3.x:通过“控制面板→驱动程序”添加磁盘控制器驱动,指定软盘路径。

• 测试工具:

◦ 使用DEBUG命令测试读写(如g=100执行磁盘访问程序)。

◦ 运行FDISK分区,FORMAT格式化硬盘。

4. 故障排查与维护

常见问题解决方案
问题 排查步骤
硬盘无法识别 1. 检查跳线是否正确设置。2. 确认电缆连接稳固,终端电阻安装正确。3. 重置BIOS参数。
数据读写错误 1. 使用SCANDISK检查坏道。2. 降低传输速率(如从RLL切换到MFM)。3. 清洁ISA插槽和金手指。
系统启动失败 1. 确保启动盘设置为Drive 0。2. 检查引导扇区是否损坏(使用FDISK /MBR修复)。

硬件维护

• 清洁与防静电:定期用橡皮擦清洁ISA插槽和金手指,避免氧化;操作前触摸金属接地释放静电。

• 替代方案:若JN-5286损坏,可使用兼容ST-506的ISA控制器(如Western Digital WD1003、Adaptec AHA-1522)替代。

5. 现代系统适配方案

数据迁移与仿真

• 虚拟机模拟:

◦ 在PCem或Bochs中配置ST-506控制器,加载硬盘镜像文件(.img)模拟磁盘访问。

• 硬件仿真器:

◦ USB转ST-506适配器:通过USB在现代系统中模拟控制器,需安装驱动(如Prolific PL2303)。

◦ GPIO扩展板:使用树莓派或Arduino的GPIO接口模拟ST-506信号,需编写自定义驱动。

复古系统推荐

• 硬件平台:

◦ IBM PC/XT:经典8位ISA平台,完美兼容JN-5286的硬件特性。

◦ Commodore PC-10:支持ISA扩展,适合运行DOS和早期Windows系统。

• 软件环境:

◦ FreeDOS:轻量级DOS替代方案,支持ST-506控制器驱动。

◦ DOSBox-X:增强型DOS模拟器,支持ISA总线仿真和串口重定向。

6. 社区资源与技术文档

关键参考资料

• ST-506技术规范:

◦ ST-506接口详解(含引脚定义和时序图)。

• 建南机器厂历史:

◦ 国营建南机器厂官网(产品目录和技术文档可能已归档)。

• 复古硬件论坛:

◦ Vogons论坛:搜索“建南机器厂”或“ST-506控制器”查看用户经验。

◦ Retro Computing Stack Exchange:提问关于JN-5286的兼容性问题。

7. 总结与建议

• 结论:JN-5286是建南机器厂生产的 ST-506/412接口磁盘控制器,适配ISA总线,用于连接5.25英寸硬盘,需在复古系统中通过跳线和驱动程序配置。

• 建议:

1. 硬件验证:检查设备接口类型(20针数据电缆、34针控制电缆)和ISA插槽兼容性,拍照上传至复古论坛获取确认。

2. 驱动获取:访问 Internet Archive 搜索“建南机器厂 ST-506驱动”或类似型号的驱动。

3. 功能替代:若无法修复,考虑使用USB转ST-506适配器或GPIO扩展板替代,结合虚拟机模拟复古环境。

4. 社区求助:在Vogons或Vintage Computer Federation发布设备照片和具体问题,获取针对性解决方案。
