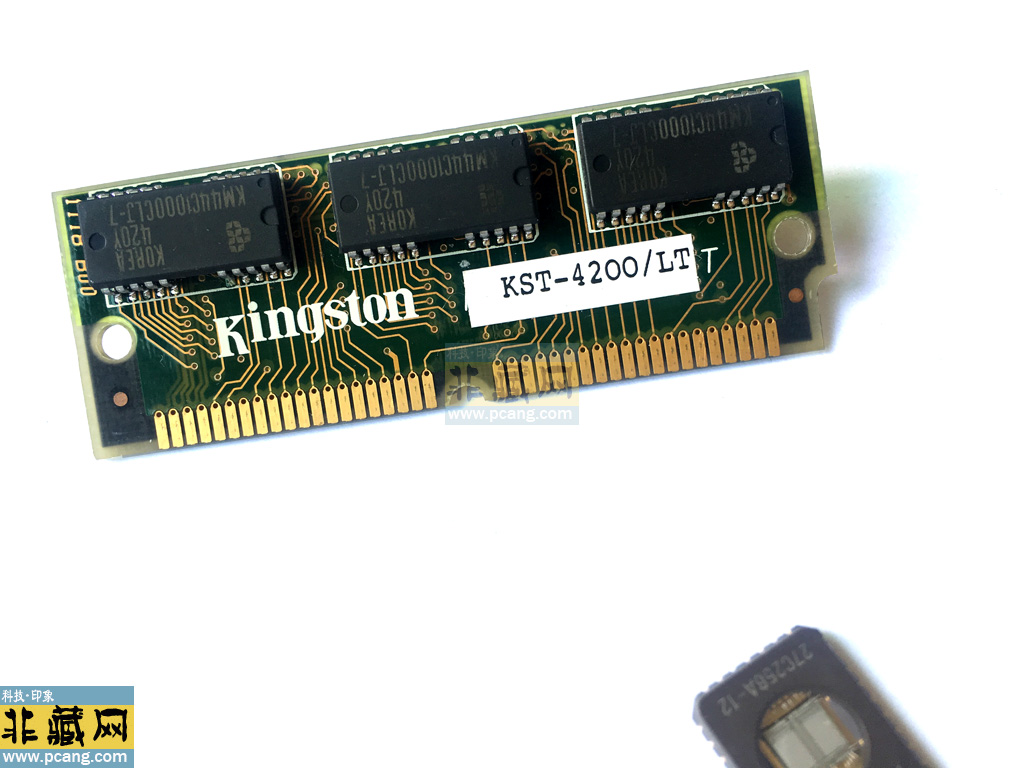

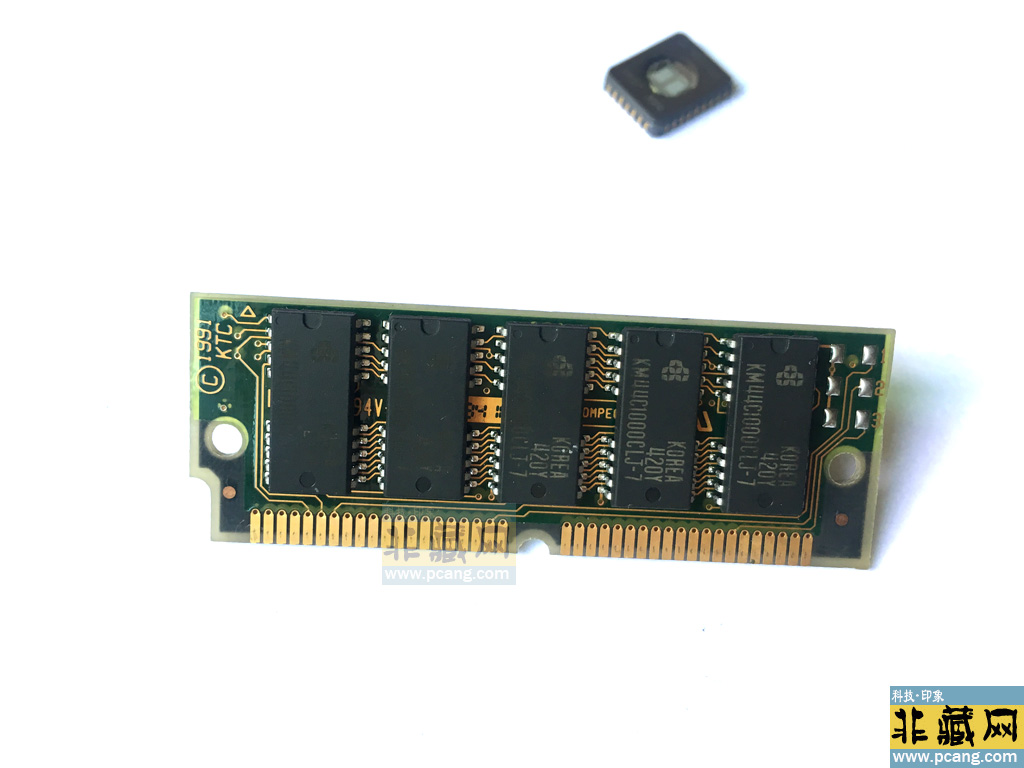

Kingston KST-4200/LT

收藏者:Kane  藏品属地:广东深圳  藏品年代:1984  类目:内存  容量:4MB  主频:70ns  类型:DRAM  接口类型:80pin  价位代码:FC

kingston ram

kingston ram

金士顿(Kingston)的 KST-4200/LT :

Kingston KST-4200/LT是80-pin SIMM内存(1980-90年代产品,5V 供电,32位数据总线)。

、实物内存的硬件解析(80-pin SIMM)

1. 接口与物理特征

• 金手指:80根引脚,中间有缺口(区分正反面,但80-pin为 双面引脚,每面40针),属于SIMM(Single In-line Memory Module) 标准,用于1990年代初的 386/486电脑。

• 电压:5V(芯片KM44C1000CLJ-7 5V 供电)。

2. 容量与芯片计算

• 单颗芯片(KM44C1000CLJ-7):
三星生产的 1Mx4bit FPM DRAM(Fast Page Mode,快速页模式),访问时间 70ns(后缀“-7”代表70ns),SOJ-20封装,5V供电。

• 模块总容量:
双面共8片,每片1Mx4bit → 总位宽 8×4bit=32bit(匹配72-pin SIMM的32位数据总线),总容量1M×32bit=32Mbit=4MB(1M=1024×1024,32Mbit=4MB)。

3. 应用场景与时代

• 适配主板:支持80-pin SIMM的386DX、486DX笔记本主板(如 Intel 430VX、AMD 486 芯片组),需搭配5V 供电插槽(部分后期72-pin SIMM为3.3V,需区分)。

• 操作系统:DOS 6.22、Windows 3.11,32位系统最大支持内存通常 ≤64MB(受限于主板寻址能力)。

二、实物内存的验证与使用建议

1. 硬件验证步骤

• 电压检测:用万用表测金手指供电引脚(72-pin SIMM 通常第1脚为 VCC=5V),确认是否为5V。

• 芯片标识核对:KM44C1000CLJ-7 的丝印应包含“1Mx4”“-7”(70ns)、“5V”等信息,可通过三星 datasheet 交叉验证。

• 主板兼容性:仅支持特定386/486 笔记本主板的80-pin SIMM 插槽,现代主板完全无法兼容。

2. 使用与维护建议

• 复古系统修复:若用于收藏或旧电脑复活,优先搭配486DX 主板 + DOS 6.22,通过主板BIOS 手动设置内存时序(如RAS/CAS 延迟)。

• 替代方案:同规格 80-pin SIMM(如Micron MT4C1000-70)可直接替换,注意区分5V(FPM)和 3.3V(EDO)版本(引脚定义不同,不可混用)。

五、总结:核心结论

• 实物是80-pin SIMM FPM DRAM 模块,容量4MB,由8片 KM44C1000CLJ-7 组成,属于1990年代初的内存。

• 型号混淆源于记忆错误或标签造假,需通过 接口、电压、芯片标识 三重验证实物属性,避免误导。
