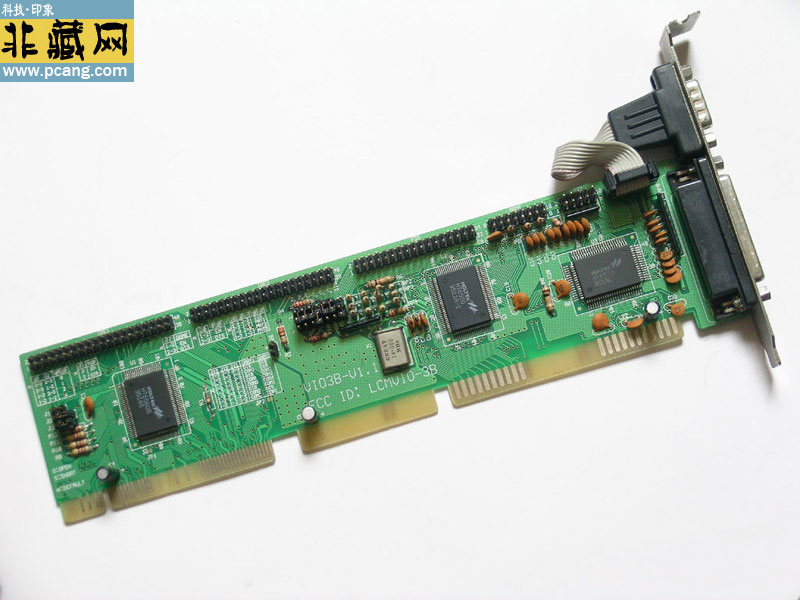

Holtek（合泰半导体）LCM VIO3B-v1.1多功能卡，Holtek推出的一款多功能I/O扩展卡，主要用于早期PC兼容机或工业控制系统的存储与接口扩展。

一、产品定位与核心功能

1. 技术背景与制造商

• Holtek的技术基因：Holtek以微控制器和集成电路设计见长，其Super I/O控制器（如HT6550A）支持软盘、IDE等接口。VIO3B-v1.1可能沿用类似架构，定位为多功能I/O扩展解决方案。

• 功能模块化设计：参考Concurrent公司的Multi-Function I/O卡，推测VIO3B-v1.1集成以下功能模块：

◦ 存储控制：软盘控制器（支持360KB/720KB/1.2MB/1.44MB软盘）、IDE接口（连接硬盘或CD-ROM）。

◦ I/O扩展：并行端口（LPT）、串行端口（COM）、游戏端口（Game Port）等。

◦ 总线兼容性：基于VESA Local Bus（VLB）接口，适用于1990年代中期的486/Pentium主板。

2. 典型应用场景

• 早期PC升级：为缺乏集成I/O的主板提供软盘、IDE等接口，扩展存储能力。

• 工业控制：在嵌入式系统中实现多设备数据交互（如PLC与传感器通信）。

• 特殊设备适配：连接老式外设（如针式打印机、调制解调器），延长设备生命周期。

二、硬件架构与技术参数推测

1. 接口与协议支持

• 存储接口：

◦ 软盘控制器：兼容标准FDC（Floppy Disk Controller）协议，支持双软盘驱动器。

◦ IDE接口：支持PIO模式（Programmed I/O），传输速率最高约8MB/s（受限于VLB总线带宽）。

• 通用I/O：

◦ 并行端口：支持SPP（标准并行端口），用于打印机或扫描仪。

◦ 串行端口：兼容RS-232标准，速率可达115.2 Kbps。

• 总线接口：

◦ VLB插槽：32位数据宽度，主频33 MHz，理论带宽132 MB/s。

2. 电源与兼容性

• 供电需求：由主板VLB插槽供电（+5V为主），功耗约5-8W。

• 系统兼容性：

◦ 操作系统：支持DOS、Windows 95/98及早期Linux内核。

◦ 驱动支持：需安装Holtek提供的专用驱动程序（.SYS或.INF文件）。

三、市场定位与历史意义

1. 竞争环境与替代方案

• 同期竞品：

◦ Promise Ultra100 TX2：IDE扩展卡，支持ATA-66/100协议。

◦ Adaptec AHA-2940：SCSI控制器，面向高端存储应用。

• VIO3B-v1.1的优势：

◦ 成本优势：整合多种功能于单卡，降低采购成本（eBay售价约150欧元，）。

◦ 兼容性：支持软盘与IDE混合使用，适合过渡时期的设备升级。

2. 技术局限与淘汰原因

• 性能瓶颈：VLB总线带宽有限，IDE传输速率落后于同期PCI接口卡。

• 接口标准迭代：软盘逐渐被USB闪存取代，IDE接口被SATA淘汰。

• 生态封闭性：Holtek未开放第三方驱动开发，限制了扩展性。

四、收藏价值与使用建议

1. 二手市场与技术考古

• 价格区间：品相良好的VIO3B-v1.1在eBay约100-200美元，带驱动盘与说明书的版本溢价30%。

• 收藏价值：

◦ 工业设计标本：体现1990年代PC扩展卡的模块化设计思路。

◦ 技术验证载体：可用于研究VLB总线协议与早期存储控制技术。

2. 适配与修复建议

• 硬件兼容性：

◦ 主板要求：需配备VLB插槽的486/Pentium主板（如Intel 430FX芯片组）。

◦ 跳线设置：需手动配置IRQ/DMA资源（如COM1对应IRQ4，LPT1对应IRQ7）。

• 数据迁移：

◦ 软盘数据导出：通过USB软盘驱动器（如USB Floppy Emulator）连接现代PC，配合HxD工具读取镜像。

◦ IDE硬盘适配：使用IDE转SATA转接卡（如StarTech IDE2SAT322）迁移数据。

五、总结

LCM VIO3B-v1.1是Holtek在1990年代推出的多功能I/O扩展卡，通过整合软盘控制器、IDE接口及通用I/O功能，满足了当时PC用户对存储与外设扩展的需求。尽管其性能与接口标准已被淘汰，但其模块化设计与历史意义使其成为复古硬件收藏与技术研究的重要样本。对于开发者而言，该卡可作为VLB总线协议与早期存储控制技术的实践平台；对于收藏者，其工业设计与稀缺性则赋予了独特的价值。
