WinFast 3D S320 II(TNT2 ULTRA )PCI     AGP

收藏者:Kane  藏品属地:广东深圳  藏品年代:1999  类目:显示卡  核心代码:NV5   DX:6.0  总线接口:PCI  显存容量:32MB  价位代码:FC

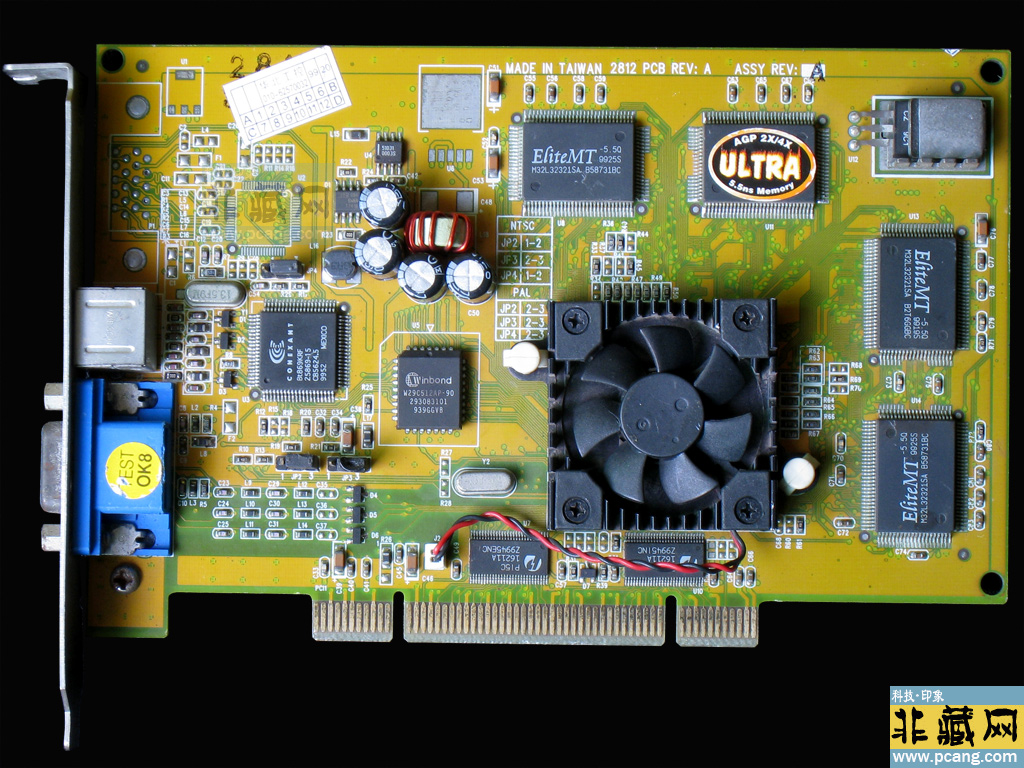

WinFast TNT2 Ultra PCI

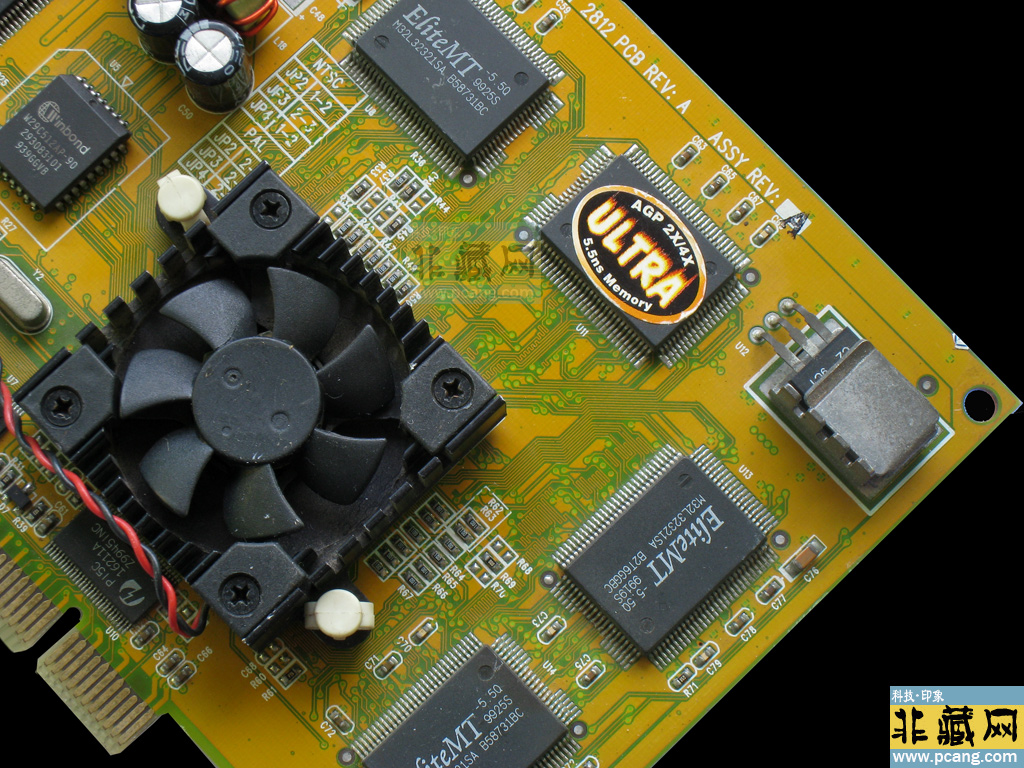

WinFast TNT2 Ultra PCI

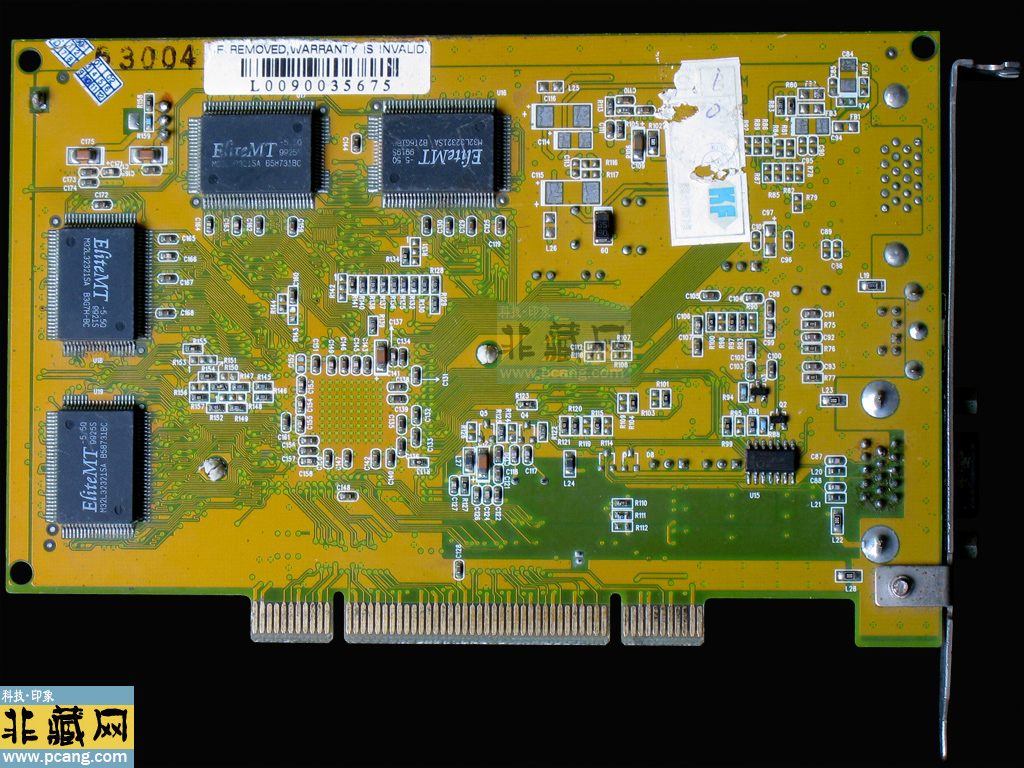

WinFast TNT2 Ultra PCI

Leadtek 丽台WinFast 3D S320 II(TNT2 Ultra)PCI接口显卡是NVIDIA Riva TNT2 Ultra核心的特殊版本,其设计初衷是为兼容无AGP插槽的老旧主板,同时保留旗舰级性能。

一、核心技术架构

1. 硬件规格

• GPU核心:基于NVIDIA NV5B5核心,采用0.25微米工艺,晶体管数量约1500万,核心频率150 MHz(公版),显存频率183 MHz,显存带宽2.928 GB/s(128bit SGRAM)。

• 渲染能力:

◦ 支持4条像素渲染管线,像素填充率600 MPixels/s,纹理填充率600 MTexels/s。

◦ 硬件T&L单元首次集成到GPU中,在《雷神之锤3》等游戏中帧率提升约30%。

• 显存配置:32MB SGRAM(部分型号为16MB SDRAM),位宽128bit,支持多纹理贴图和单周期双纹理(T&L)。

2. 接口与功能

• 接口:PCI 2.1(兼容PCI 2.0),理论带宽133 MB/s,远低于AGP 4X的1.066 GB/s。

• 输出端:VGA、S-Video(4针Mini-DIN)和复合视频(RCA),部分型号支持数字LCD输出(DFP接口)。

• 特色功能:

◦ 捆绑NVIDIA雷管(Detonator)驱动,优化DirectX 6和OpenGL 1.2游戏兼容性,在《虚幻竞技场》中帧率稳定在45 FPS以上。

◦ 硬件MPEG-2解码加速,支持流畅播放DVD视频,搭配CyberLink PowerDVD软件实现家庭影院体验。

3. 散热与供电

• 散热方案:公版设计为铝制散热片+小型风扇,满载温度控制在70℃以下,噪音低于35分贝。

• 功耗:约25W,依赖PCI接口供电,对主板要求较低,可兼容Intel 440BX或VIA Apollo Pro芯片组。

二、市场定位与性能表现

1. 发布背景与目标用户

• 时间节点:1999年10月推出,作为TNT2 Ultra的PCI版本,旨在填补AGP普及前的市场空白,主要面向老旧主板用户或需要多显卡配置的专业场景(如视频编辑)。

• 价格策略:首发价格约1500-1800元,较AGP版本溢价约20%,二手市场价格约100-200元(2025年参考价),丽台型号因品牌溢价和散热设计,价格较普通版高约10%。

2. 性能对比

• 同期竞品:

◦ 3dfx Voodoo Banshee PCI:核心频率100 MHz,显存带宽1.6 GB/s,但缺乏硬件T&L,实际游戏性能落后TNT2 Ultra约15%。

◦ ATI Rage 128 Pro PCI:核心频率120 MHz,显存带宽3.84 GB/s,但DirectX兼容性较差,在《反恐精英》中帧率波动明显。

• 游戏表现:

◦ 在《雷神之锤3》中,TNT2 Ultra PCI可在800×600分辨率下维持45-55 FPS,开启2倍抗锯齿后帧率下降至35 FPS,而Voodoo Banshee PCI仅能达到30 FPS。

◦ 在《暗黑破坏神2》《星际争霸》等2D/轻量3D游戏中,帧率稳定在60 FPS以上,成为网吧备用显卡的选择。

3. 技术局限

• PCI接口瓶颈:PCI总线带宽限制了显存数据传输,在高分辨率(如1024×768)或复杂场景下,性能损失可达30%以上。

• 显存容量:32MB显存限制了高分辨率纹理的加载,在《上古卷轴3:晨风》等开放世界游戏中可能出现卡顿。

• API支持:仅支持DirectX 6.1和OpenGL 1.2,无法运行DirectX 7及以上游戏(如《半条命2》)。

三、现代兼容性与使用建议

1. 硬件接口限制

• 主板要求:需PCI插槽,仅适用于老旧平台(如Intel 440BX或VIA Apollo Pro主板)。现代主板普遍采用PCIe接口,因此无法直接使用。

• 转接方案:通过PCI转PCIe转接卡连接现代主板,但存在信号衰减、供电不足等问题,实际性能可能下降30%以上。

2. 驱动与系统支持

• 官方驱动:NVIDIA最后一次为TNT2 Ultra发布官方驱动是2002年的ForceWare 45.23,仅支持Windows 98/ME/2000/XP系统。

• Windows XP兼容性:部分用户通过修改版驱动(如耕宇22.40公版驱动)或兼容性模式尝试安装,但存在画面撕裂、蓝屏等问题。

• Windows 10/11支持:无法通过官方驱动支持,需依赖虚拟机(如VMware Workstation)运行,但性能损失严重。

3. 实际应用场景

• 复古游戏:可流畅运行1999-2001年的3D游戏(如《盟军敢死队1》《命令与征服:红色警戒2》),但需关闭高分辨率纹理和抗锯齿。

• 办公与多媒体:支持1080p视频解码(通过VGA/S-Video输出),适合作为怀旧PC或HTPC的备用显卡。

• 收藏价值:二手市场价格约100-200元,丽台S320 II因品牌稀有性和32MB SGRAM配置,价格较普通版高约10%,适合硬件爱好者收藏。

四、历史意义与替代方案

• 技术遗产:TNT2 Ultra PCI是NVIDIA在PCI时代的「末代旗舰」,其硬件T&L技术和雷管驱动生态彻底击溃了3dfx的Glide API霸权,加速了AGP接口的普及。

• 升级建议:若需在现代平台运行游戏,建议选择二手PCIe显卡(如GTX 750 Ti或RX 550),性能提升超过10倍,且驱动支持完善。

• 总结:丽台WinFast 3D S320 II(TNT2 Ultra)PCI显卡是PCI时代的性能标杆,尽管受限于接口带宽,但其硬件加速能力在当时仍属顶尖。对于怀旧玩家或硬件收藏家而言,它是探索PC图形技术发展的重要实物载体。
