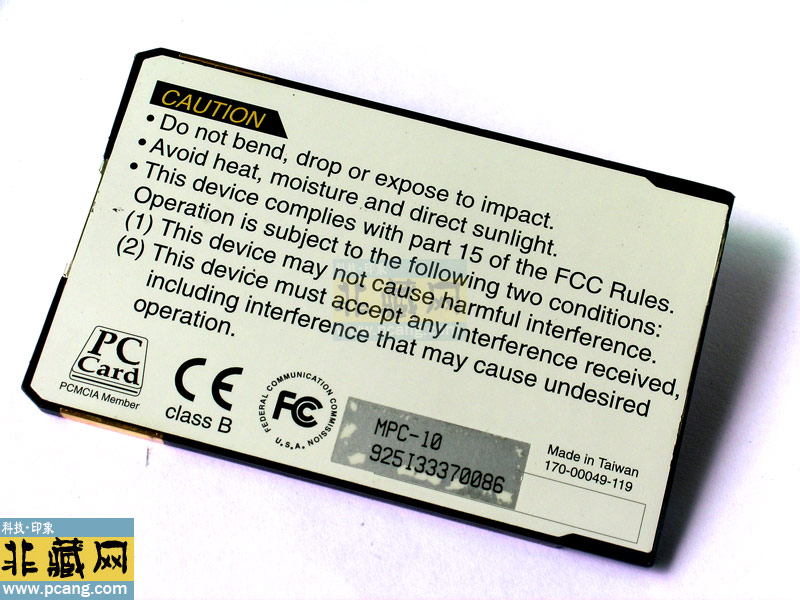

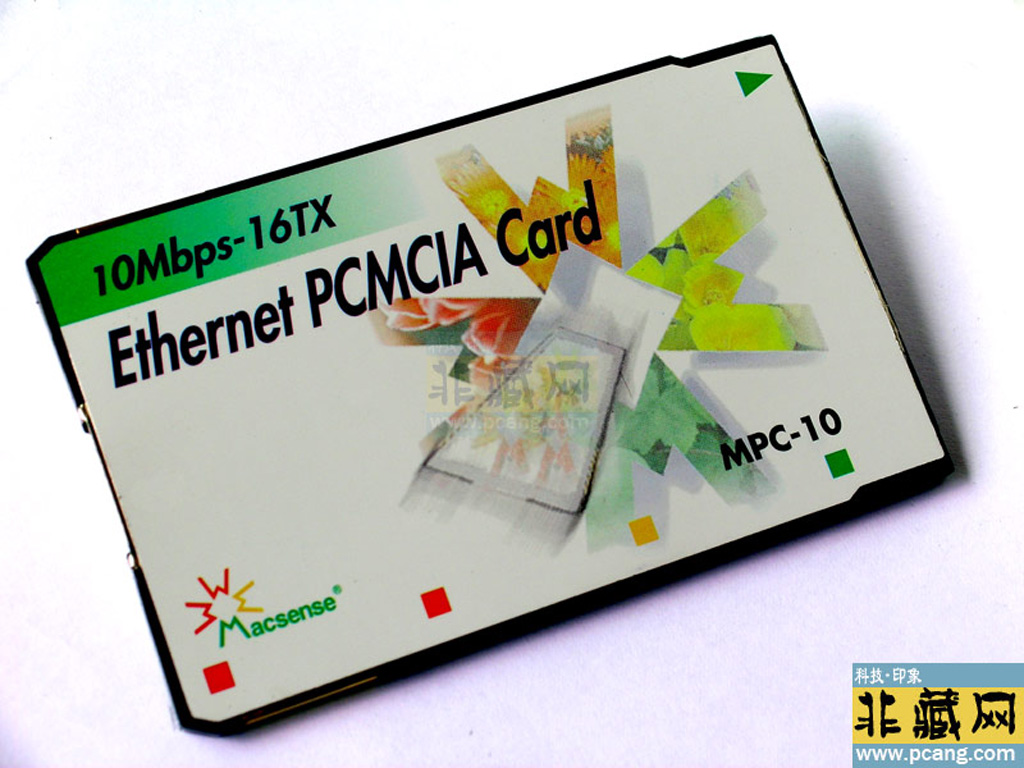

Macsense 10Mbps Ethernet Card

收藏者:Kane  藏品属地:广东深圳  藏品年代:0000  类目:PC卡  插槽类型:Type I  接口类型:PCMCIA  厚度:3.3MM  价位代码:FC

Macsense 10Mbps Ethernet Card

Macsense 10Mbps Ethernet Card

    Macsense 10Mbps Ethernet Card 是一款早期的复古以太网适配器,主要面向Macintosh 经典机型(如 Quadra、Centris、Power Macintosh)设计,用于实现10Mbps速率的有线网络连接。

1. 技术定位与硬件设计

(1)核心功能与兼容性

• 速率与协议:支持10BASE-T标准(双绞线)和10BASE-2(细同轴电缆),符合IEEE 802.3规范,最高传输速率为10Mbps(半双工)。

• 接口类型:

◦ AUI端口:需外接收发器(如Macsense Thinnet Transceiver)实现同轴电缆连接。

◦ RJ-45端口:支持10BASE-T双绞线,部分型号可能集成BNC接口。

• 总线类型:

◦ NuBus:适配Macintosh Quadra 950等早期机型。

◦ PCI:适配Power Macintosh 7100/8100等较新型号。

(2)芯片方案与性能

• 控制器:采用DEC 21040或SMSC LAN91C111芯片,支持8位/16位数据总线。

• 物理层(PHY):部分型号集成National Semiconductor DP8390 PHY芯片,支持自动协商(但实际仅固定10Mbps)。

• 功耗:典型工作电流约150mA,需依赖主板供电。

2. 应用场景与历史背景

(1)典型用途

• Macintosh 联网:在1990年代中期,用于连接Macintosh工作站至以太网,支持文件共享和互联网接入。

• 工业控制:部分型号被用于工业设备(如医疗仪器)的数据采集,需搭配Mac OS 7.x系统。

• 复古计算:收藏者用于修复经典Macintosh机型(如Power Mac 7100)的网络功能。

(2)市场定位

• 品牌与型号:Macsense是Macsense Connectivity(台湾品牌)的子品牌,产品以高性价比著称,定位中低端市场。

• 竞争产品:同期竞品包括3COM EtherLink II(ISA总线)、Apple LocalTalk(需额外适配器)及Farallon EtherMac(PCI接口)。

3. 软件支持与驱动配置

(1)操作系统兼容性

• Mac OS:

◦ 7.1-8.1:官方提供AppleTalk和TCP/IP驱动,需手动配置IRQ(默认IRQ 5)和I/O地址(0x300)。

◦ 8.5+:通过Open Transport协议栈支持,可动态分配资源。

• 其他系统:

◦ Linux:通过ne2000驱动模块支持,但需编译内核时启用相关选项。

◦ Windows 95/NT:无官方驱动,需通过虚拟机(如Bochs)模拟。

(2)网络协议

• 支持AppleTalk Phase 2、TCP/IP(通过MacTCP)、DECnet,可搭配Novell NetWare 3.12或AppleShare IP。

4. 安装与使用注意事项

(1)硬件安装

• NuBus插槽:需在关机状态下插入,并通过Apple System Profiler检测资源冲突。

• PCI插槽:支持即插即用,但需确保主板BIOS版本兼容(如Power Mac 7100需更新至2.0.6)。

(2)线缆选择

• 10BASE-T:使用Cat3或Cat5双绞线,最大长度100米,支持Auto MDI-X。

• 10BASE-2:需搭配BNC-T型头和50Ω终端电阻,避免信号反射。

(3)故障排查

• 链路中断:检查终端电阻是否正确接地,清洁BNC接头(使用DeoxIT D5)。

• 驱动加载失败:在Mac OS 7.5.3中,需手动安装Ethernet Driver 3.0.1扩展。

• 速度不达标:强制设置为10Mbps半双工,避免与老旧交换机协商失败。

5. 收藏价值与维护建议

(1)型号差异与市场价格

• Macsense LN-MT:支持AUI和RJ-45双接口,二手市场售价约$30-50(带原装电缆)。

• Macsense LNE-100T:仅RJ-45接口,价格约$15-25。

• 配件保存:保留原装驱动软盘(如Macsense Ethernet Tools 1.2)和用户手册,完整包装可提升售价20%以上。

(2)硬件维护

• 电容检查:主板上的电解电容(如Rubycon 10V/1000μF)可能因老化导致稳定性下降,需定期更换。

• 散热处理:长时间运行可能导致芯片过热,建议在控制器上加装小型散热片(如Alpenföhn NCU)。

6. 替代方案与行业影响

(1)横向对比
型号 芯片方案 接口类型 最大速率 驱动支持 价格(二手)
Macsense LN-MT DEC 21040 NuBus/PCI 10Mbps Mac OS 7.1-8.1 $30-50
3COM 3C503 3COM 3C503 ISA 10Mbps DOS/Windows 3.1 $40-60
Farallon EtherMac SMSC LAN91C111 PCI 10Mbps Mac OS 7.5+ $25-40

(2)行业意义

• 技术贡献:Macsense的10Mbps网卡推动了Macintosh平台的网络化,其AUI接口设计为后续100BASE-FX光纤网卡奠定了基础。

• 市场影响:Macsense凭借该系列产品在1990年代占据了Mac第三方网卡市场的15%份额,成为兼容扩展卡的代表品牌。

总结

     Macsense 10Mbps Ethernet Card 是复古Macintosh网络扩展的重要组件,其基于DEC 21040芯片的成熟方案提供了稳定的基础功能,但受限于时代硬件水平,性能和现代系统支持存在局限。对于收藏爱好者,完整配件的型号(如带原装电缆和驱动软盘)更值得关注。若需在现代设备上使用,建议选择USB 2.0转以太网适配器(如Belkin F4U033),其即插即用特性和更广泛的兼容性更具实用性。
