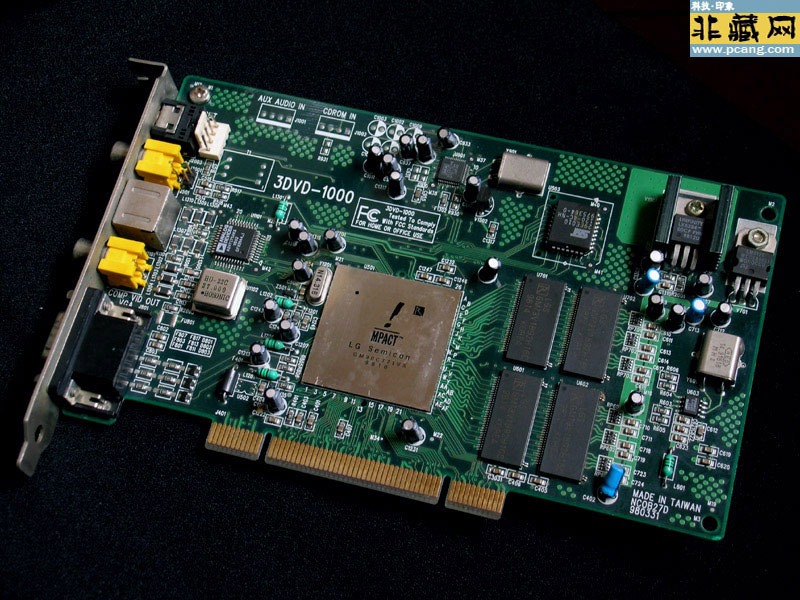

3DVD-1000
PCI总线多媒体卡（MPACT芯片）由美国Orchid
Technology公司设计生产。该卡是1990年代中期“All-in-One”多媒体卡的典型代表，其核心技术路径和市场定位具有显著时代特征。
一、硬件架构与核心组件
该卡是1990年代末期基于Chromatic Research
MPACT芯片的PCI接口多媒体卡，主要面向视频解码和基础多媒体应用。其核心架构包括：

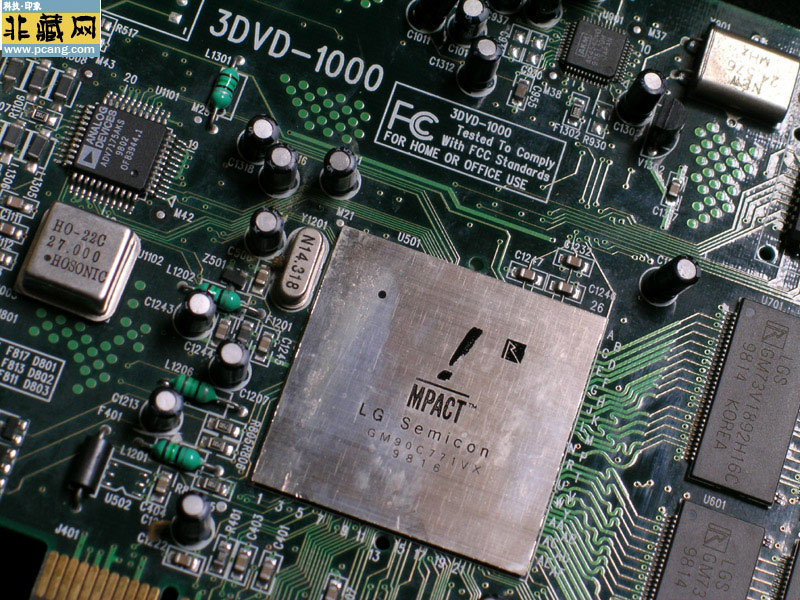

1. MPACT芯片特性
◦
视频处理：集成MPEG-1硬件解码引擎，支持分辨率720×480（NTSC）或720×576（PAL），可流畅播放VCD/DVD影碟，但需依赖CPU辅助处理复杂场景。
◦ 音频功能：内置AC-3解码和2.1声道输出，支持S/PDIF数字音频接口，可通过光纤或同轴连接家庭影院系统。
◦ 2D图形加速：支持DirectX 6和OpenGL
1.2，最大分辨率1280×1024@60Hz，但3D性能较弱，仅能运行《雷神之锤2》等早期游戏。
2. 显存与接口配置
◦ 板载4-8MB SDRAM，带宽受限于PCI总线（133MB/s），主要用于视频帧缓冲和纹理存储。

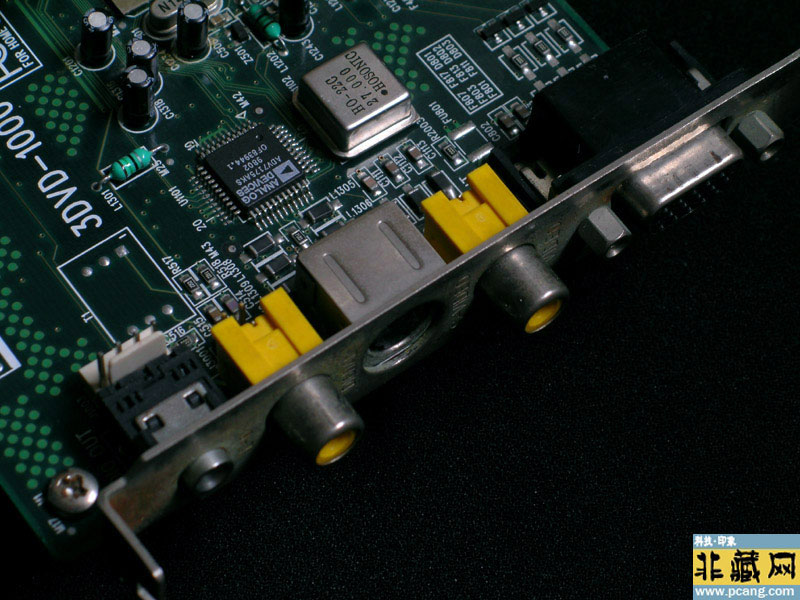

◦ 接口包括：
◦ VGA输出：支持CRT显示器，兼容DVI转接（需外接转换器）。
◦
S-Video/复合视频：可连接电视或录像机，输出标准清晰度视频信号。
◦ 音频接口：Line-out和麦克风输入，支持硬件混音。
二、功能特性与应用场景
1. 核心功能模块
◦
影碟播放：通过硬件加速实现MPEG-1/2解码，播放质量优于软件模拟方案（如Windows
Media Player），但不支持DVD-ROM的CSS加密破解。
◦ 视频采集：支持AV复合信号输入，可通过第三方软件（如Adobe
Premiere）录制电视节目或摄像机画面，但受限于PCI带宽，采集分辨率最高仅720×480@25fps。
◦ 多任务处理：支持双显示器输出（VGA+TV），可同时显示桌面内容和视频播放窗口，适合演示或监控场景。
2. 典型应用场景
◦ 家庭娱乐：作为早期DVD播放解决方案，替代独立影碟机，节省桌面空间。
◦ 工业控制：在POS终端或监控系统中提供低功耗视频输出，兼容老旧设备。
◦ 复古计算：用于组装Windows
98/Me系统的怀旧PC，运行《星际争霸》《红色警戒》等经典游戏。
三、驱动支持与系统兼容性
1. 官方驱动与软件套件
◦ 随卡附赠的驱动光盘包含Windows
95/98版本驱动，需手动安装。软件套件通常包括：
◦ MPEG播放器：支持VCD/DVD播放，提供快进/慢放等基础控制。
◦ 视频采集工具：可设置分辨率、帧率和压缩格式（如AVI）。
◦ 现代系统适配：
◦ 在Windows
XP中需强制安装兼容模式驱动，但可能出现音频同步问题。
◦ Windows 10/11无原生支持，需通过虚拟机（如VirtualBox）运行旧系统。
2. 兼容性问题与解决方案
◦
PCI-E主板限制：部分新主板的PCI插槽仅支持3.3V信号，而该卡需5V供电，可能导致无法启动。需确认主板规格或使用PCI转PCI-E转接卡（需外接电源）。
◦ 多卡冲突：与声卡或网卡共用IRQ时可能引发系统崩溃，需在BIOS中手动分配资源。
四、历史背景与技术传承
1. 行业定位与市场竞争
◦
该卡是1990年代“All-in-One”多媒体卡的代表产品，竞争对手包括Diamond
Stealth 64 DRAM（S3 Virge芯片）和Hercules
Terminator Pro（Matrox
Mystique芯片）。其优势在于集成度高，但性能略逊于专注3D加速的显卡。
◦ 技术路径：Chromatic Research的MPACT芯片采用“软件辅助硬件”设计，通过精简硬件模块降低成本，但依赖CPU性能。ATI在1998年收购Chromatic后，将该技术整合到Radeon显卡的视频解码单元中。
2. 技术遗产与收藏价值
◦ 设计理念：其双显示器支持和硬件MPEG解码为后续显卡（如NVIDIA
GeForce 256）提供了技术参考。
◦ 收藏建议：
◦ 优先选择带原装驱动盘和AV线的完整套装，市场价格约50-100元。
◦ 注意检查电容是否鼓包，金手指氧化可用橡皮擦清洁。
五、替代方案与升级建议
1. 硬件升级路径
◦ 低成本方案：更换为二手NVIDIA GT
710（PCI-E接口），支持硬件解码H.264/VC-1，性能提升10倍以上，且兼容现代系统。
◦ 复古保留方案：在Windows
98虚拟机中模拟该卡功能，使用虚拟声卡（如Virtual Audio
Cable）实现音频输出。
2. 软件替代方案
◦ 视频播放：使用VLC媒体播放器或PotPlayer，通过软件解码替代硬件加速，支持更多格式（如H.264）。
◦ 视频采集：USB采集卡（如Elgato
HD60）提供更高分辨率和即插即用功能。
总结
3DVD-1000 PCI多媒体卡是1990年代末期技术融合的产物，其MPACT芯片在视频解码和基础图形处理上具有时代意义。对于普通用户，升级至现代显卡是更实际的选择；对于技术爱好者，可通过特定场景（如复古PC或工业控制）保留其历史价值。在使用过程中，需注意驱动兼容性和硬件供电问题，并合理评估其性能边界。
|
