MSI MS6905

收藏者:Kane  藏品属地:广东深圳  藏品年代:1999  类目:扩展卡  Tualatin Support:No  接口类型:Slot1&socket370  价位代码:FC

MSI MS6905

MSI MS6905

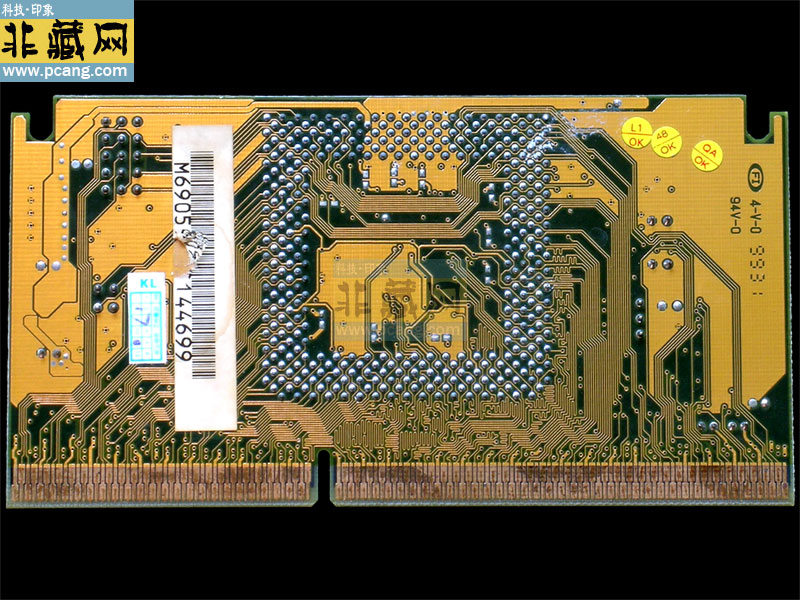

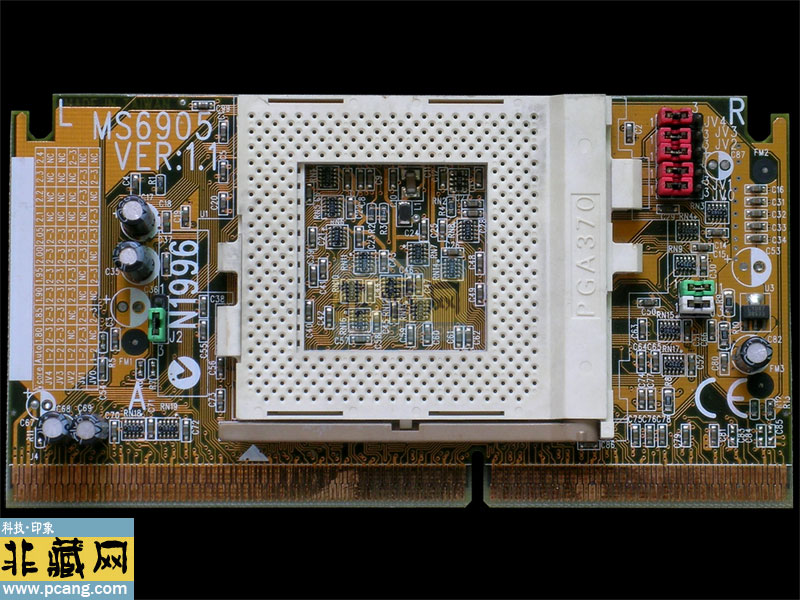

     微星MS-6905。这是微星配合MS-6120/6120N双CPU主板而出品的一块转接卡,具有独立的零售包装。市售的版本为11版。同艾威的转接卡一样提供了诸多微调功能和双赛扬的支持。此卡外观较为标准,没有提供类似PentiumlI的外壳可能对散热更为有利些。所有的微调功能都是通过硬跳线设定的,有三组跳线,一组是66/100MHz外频跳线,另外一组是双赛扬支持跳线,还有一组就是电压设定跳线,提供了CPU核心工作电压在1.8-2.6V之间的微调。对于部分没有提供低于2.0V电压设定的主板,可以作为功能的补充,卡上采用了多枚100微法的直立电容,从表面上看没有Iwill的产品用料好,可也是恰到好处, 如果是微星MS-6120/6120N的用户,这块同厂的产品理所当然的成为首选的转接卡,市场价格均在一百元以上。其他一些普通的标准转接卡,有的在卡上甚至看不出具体品牌,为了控制产品成本和售价,装机商采用的往往都是此类产品,在额定频率下可以保持CPU的稳定,在超频状态下自然打些折扣,如果CPU的品质过硬还是可以超频成功的。做如普通转接卡能够将C300A(66X4.5)超到C450Mlz,但要超 频至504M1z(112X4.5),对CPU就要严格挑选一番了。不过在低价位的转接卡中也有表现不凡的产品,如柏能的转接卡(市场参考价55元),虽然没有像高价货那样提供众多调节功能,但在产品和稳定性上与普通杂牌相比还是有优势的。

      微星MS6905是一款经典的 Socket 370转Slot 1转接卡,专为将Socket 370架构的赛扬处理器(如Celeron 300A/533A)适配到Slot 1主板而设计。其核心价值在于 低成本激活老旧平台,尤其适合希望利用Socket 370处理器超频潜力的DIY用户。

一、核心功能与技术特性

1. 硬件适配与兼容性

• 接口转换:

◦ 物理设计:采用Socket 370插槽+Slot 1接口结构,尺寸与标准Slot 1处理器一致,可直接插入主板的Slot 1插槽。

◦ 供电方案:通过主板直接供电,支持Socket 370处理器的 1.5V-2.0V核心电压需求,但 不支持独立电压调节,需依赖主板BIOS或跳线设置。

• 处理器支持:

◦ 主流型号:支持PPGA封装的Socket 370赛扬(如Celeron 300A/533A)及部分早期Pentium III(如Katmai核心),但 不支持FC-PGA封装的Coppermine核心(如Pentium III 500E/550E)。

◦ 超频潜力:

◦ 外频调节:通过跳线设置FSB为66MHz或100MHz,搭配主板BIOS可进一步超频至133MHz外频(如Celeron 533A超频至800MHz)。

◦ 电压限制:由于无独立电压调节模块,超频时需依赖主板VRM(电压调节模块)的稳定性,部分主板(如ASUS P2B)可通过修改BIOS微码实现电压微调。

2. 主板适配与BIOS要求

• 支持的主板型号:

◦ 芯片组限制:兼容 Intel 440BX/440ZX/440LX 等Slot 1主板(如ASUS P2B、ABIT BP6),需升级至特定BIOS版本(如P2B需1007版本)。

◦ VRM规范:主板需支持 VRM 8.2 或更高版本,否则可能无法稳定运行高功耗处理器(如Celeron 533A)。

• 兼容性挑战:

◦ 内存带宽:若主板仅支持PC100 SDRAM(如440BX芯片组),超频至100MHz FSB时可能出现内存瓶颈,需搭配PC133内存。

◦ PCI频率锁定:部分主板(如ABIT BP6)在超频外频时需手动锁定PCI频率至33MHz,避免硬盘或显卡故障。

二、性能表现与用户实测

1. 超频案例与能效比

• 典型配置:

◦ 主板:ASUS P2B(440BX芯片组)+ MS6905转接卡

◦ 处理器:Celeron 533A(66MHz FSB × 8倍频)

◦ 超频设置:FSB 100MHz × 8倍频 = 800MHz,电压1.75V(主板VRM自动调节)。

• 性能对比:

◦ 常规使用:Celeron 533A在多线程任务中性能接近Pentium II 450MHz,功耗仅为后者的60%(15W vs 25W)。

◦ 超频潜力:Celeron 533A超频至800MHz后,Super PI 1M得分提升40%,超越Pentium II 500。

2. 散热与稳定性

• 散热器选择:

◦ 标配方案:微星附赠的小型铝制散热器可满足默认频率需求,但超频时建议更换为 Alpha PEP 66(T)或Thermalright AX-7(需注意Slot 1散热器与转接卡的兼容性)。

◦ 辅助散热:在转接卡附近加装80mm机箱风扇,可将核心温度降低5-8℃。

• 稳定性问题:

◦ 常见故障:超频后可能出现系统重启或蓝屏,需通过以下步骤排查:

1. 降低FSB或倍频,优先保证外频稳定。

2. 检查内存时序,避免因内存超频导致不稳定。

3. 确认主板VRM温度正常,必要时加装散热片。

三、市场定位与竞品对比

1. 历史背景与竞品分析

• 市场定位:

◦ 过渡性产品:2000年推出,旨在延长Slot 1主板(如440BX)的生命周期,应对Intel向Socket 370平台的转型。

◦ 成本优势:MS6905二手价格约$20-$30,远低于原生Socket 370主板(如ASUS CUSL2-C约$100)。

• 竞品分析:

◦ ASUS S370-L:

◦ 优势:结构更紧凑,支持PPGA处理器,适合预算有限用户。

◦ 劣势:无电压调节功能,超频潜力有限。

◦ AOpen AX6BC:

◦ 双处理器支持:支持双Socket 370处理器,但兼容性较差,仅适配特定主板。

2. 升级建议与替代方案

• 直接更换平台:

◦ Socket 370主板:如ASUS CUSL2-C(i815E芯片组),支持133MHz FSB和AGP 4X,性能全面优于Slot 1平台。

◦ Tualatin方案:搭配PowerLeap PL-P3T转接卡,在Socket 370主板上使用Tualatin核心赛扬1.3GHz,需主板BIOS支持。

• 功能扩展:

◦ 多显卡支持:部分主板(如ABIT BP6)通过MS6905+AGP 4X显卡(如GeForce 2 MX 400)可组建低成本游戏平台。

◦ 存储升级:搭配SATA转接卡实现硬盘接口扩展,但需注意主板南桥芯片的兼容性。

四、操作指南与风险提示

1. 安装与配置步骤

1. 物理安装:

◦ 将Socket 370处理器插入MS6905的Socket 370插槽,确保针脚对齐。

◦ 将转接卡插入主板的Slot 1插槽,锁紧拉杆。

2. 跳线设置:

◦ FSB选择:根据处理器型号设置跳线(66MHz或100MHz)。

3. BIOS配置:

◦ 关闭自动检测:手动设置CPU外频、倍频和电压(若主板支持)。

◦ 内存时序:将内存频率锁定为“同步”模式,避免超频冲突。

2. 常见问题排查

• 无法开机:

◦ 检查转接卡针脚是否弯曲,尝试清除CMOS。

◦ 确认主板BIOS已更新至支持MS6905的版本。

• 性能异常:

◦ 若处理器降频,可能是主板VRM过热,需加强散热。

◦ 超频后不稳定,降低电压或外频,优先保证系统稳定。

五、总结与选购建议

微星MS6905是 Slot 1主板用户升级的高性价比选择,尤其适合追求低功耗、高超频潜力的DIY玩家。其核心优势在于 激活老旧主板 和 挖掘Socket 370处理器的性能潜力,但需注意以下限制:

1. 功能限制:不支持FC-PGA处理器和双处理器,超频依赖主板VRM稳定性。

2. 散热需求:超频时需搭配高性能散热器。

3. 兼容性挑战:仅适配部分Slot 1主板,且需更新BIOS。
