MSI MS6905 Master

收藏者:Kane  藏品属地:广东深圳  藏品年代:2000  类目:扩展卡  Tualatin Support:No  接口类型:Slot1&socket370  价位代码:FC

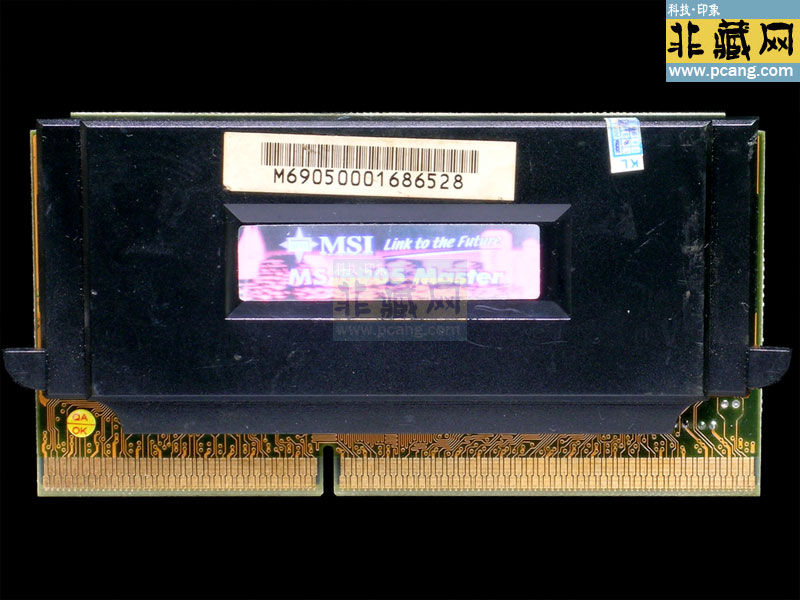

MSI MS6905 Master

MSI MS6905 Master

    微星MS-6905 Master是一款 Socket 370转Slot 1转接卡,专为2000年代初期的Slot 1主板用户设计,旨在通过低成本方案激活老旧平台的性能潜力。

一、核心功能与技术特性

1. 硬件适配与兼容性

• 接口转换:

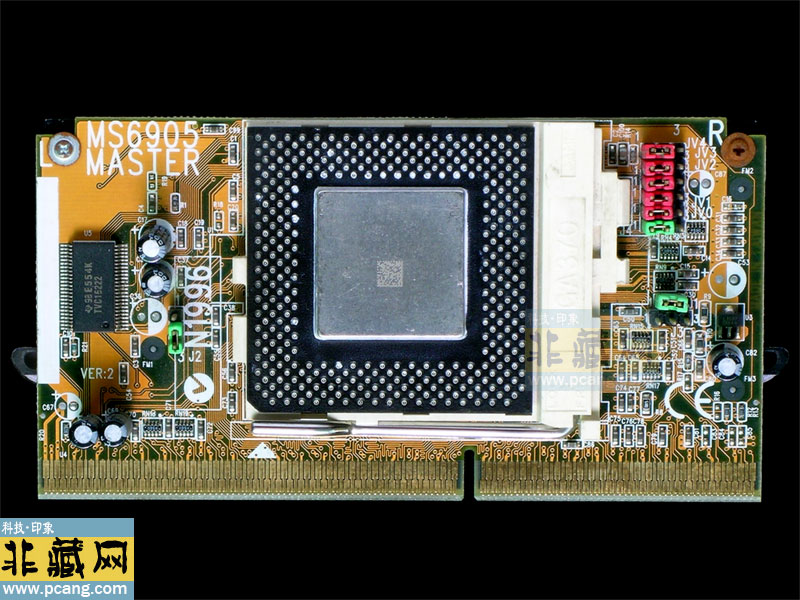

◦ 物理设计:采用Socket 370插槽+Slot 1金手指结构,尺寸与标准Slot 1处理器一致,可直接插入主板的Slot 1插槽。

◦ 供电方案:通过集成独立电压调节模块(VRM 8.4),支持将主板输出的1.8V-2.0V电压适配到Socket 370处理器的1.3V-2.6V核心电压需求,覆盖从Celeron到高端Pentium III的全系列型号。

• 处理器支持:

◦ 主流型号:

◦ Coppermine核心:支持Pentium III 500E/550E/700E等FC-PGA封装处理器,以及Celeron 533A/600A等PPGA封装型号。

◦ 超频潜力:

◦ 外频调节:通过跳线设置FSB为66/100/133MHz,搭配主板BIOS可进一步超频至133MHz外频(如Pentium III 500E超频至667MHz)。

◦ 电压控制:提供 1.5V至2.6V 的电压调节范围(0.1V步进),支持手动设置或主板BIOS自动检测。

2. 主板适配与BIOS要求

• 支持的主板型号:

◦ 芯片组限制:兼容Intel 440BX/440ZX/440EX等Slot 1主板(如微星MS-6163、华硕CUV4X-D),需升级至特定BIOS版本(如MS-6163需2.6版BIOS)。

◦ VRM规范:主板需支持 VRM 8.2 或通过MS-6905的独立电压模块降压,否则可能无法稳定运行Coppermine处理器。

• 兼容性挑战:

◦ 内存带宽:若主板仅支持PC100 SDRAM(如440BX芯片组),超频至133MHz FSB时可能出现内存瓶颈,需搭配PC133内存。

◦ PCI频率锁定:部分主板(如MS-6163)在超频外频时需手动锁定PCI频率至33MHz,避免硬盘或显卡故障。

二、性能表现与用户实测

1. 超频案例与能效比

• 典型配置:

◦ 主板:微星MS-6163(440BX芯片组)+ MS-6905 Master转接卡

◦ 处理器:Pentium III 500E(100MHz FSB,5倍频)

◦ 超频设置:FSB 133MHz × 5倍频 = 665MHz,电压1.8V。

• 性能对比:

◦ 常规使用:Pentium III 500E在多线程任务中性能接近Pentium II 450,功耗仅为后者的70%(28W vs 40W)。

◦ 超频潜力:PM 500E超频至665MHz后,3DMark 2001得分提升35%,超越同期Pentium III 667。

2. 散热与稳定性

• 散热器选择:

◦ 标配方案:微星附赠的铝制散热器可满足默认频率需求,但超频时建议更换为 Alpha PEP 66(T)或Thermalright AX-7(需注意Slot 1散热器与转接卡的兼容性)。

◦ 辅助散热:在转接卡附近加装80mm机箱风扇,可将核心温度降低5-8℃。

• 稳定性问题:

◦ 常见故障:超频后可能出现系统重启或蓝屏,需通过以下步骤排查:

1. 降低FSB或倍频,优先保证外频稳定。

2. 逐步增加电压(每次0.05V),但不超过1.8V。

3. 检查内存时序,避免因内存超频导致不稳定。

三、市场定位与竞品对比

1. 历史背景与竞品分析

• 市场定位:

◦ 过渡性产品:2000年推出,旨在延长Slot 1主板(如440BX)的生命周期,应对Intel向Socket 370平台的转型。

◦ 成本优势:MS-6905+二手Socket 370处理器的总成本约$50-$70,远低于原生Socket 370主板(如微星CUSL2-C约$150)。

• 竞品分析:

◦ 华硕S370-133:

◦ 优势:结构更坚固,支持更精细的电压调节(1.30V至3.50V),适合极限超频。

◦ 劣势:价格较高(约$80-$100),且部分批次存在跳线接触不良问题。

◦ 升技Slot 1转Socket 370转接卡:

◦ 优势:信号稳定性优异,支持更高的超频潜力。

◦ 劣势:仅支持部分主板,兼容性较差。

2. 升级建议与替代方案

• 直接更换平台:

◦ Socket 370主板:如微星CUSL2-C(i815E芯片组),支持133MHz FSB和AGP 4X,性能全面优于Slot 1平台。

◦ Tualatin方案:搭配PowerLeap PL-P3T转接卡,在Socket 370主板上使用Tualatin核心赛扬1.3GHz,需主板BIOS支持。

• 功能扩展:

◦ 多显卡支持:部分主板(如MS-6163)通过MS-6905+AGP 4X显卡(如GeForce 6600 GT)可组建低成本游戏平台。

◦ 存储升级:搭配SATA转接卡实现硬盘接口扩展,但需注意主板南桥芯片的兼容性。

四、操作指南与风险提示

1. 安装与配置步骤

1. 物理安装:

◦ 将Socket 370处理器插入MS-6905的插槽,确保针脚对齐。

◦ 将转接卡插入主板的Slot 1插槽,锁紧拉杆。

2. 跳线设置:

◦ FSB选择:根据处理器型号设置跳线(66/100/133MHz)。

◦ 电压调节:手动设置CPU电压(如Pentium III 500E设为1.6V)。

3. BIOS配置:

◦ 关闭自动检测:手动设置CPU外频、倍频和电压。

◦ 内存时序:将内存频率锁定为“同步”模式,避免超频冲突。

2. 常见问题排查

• 无法开机:

◦ 检查转接卡针脚是否弯曲,尝试清除CMOS。

◦ 确认主板BIOS已更新至支持MS-6905的版本。

• 性能异常:

◦ 若处理器降频,可能是主板VRM过热,需加强散热。

◦ 超频后不稳定,降低电压或外频,优先保证系统稳定。

五、总结与选购建议

微星MS-6905 Master是 Slot 1主板用户升级的经典方案,其核心价值在于 激活老旧平台 和 挖掘Socket 370处理器的超频潜力。以下为关键建议:

1. 型号选择:

◦ MS-6905 Master:优先选择,支持Coppermine处理器和133MHz FSB,适合超频玩家。

◦ 注意版本差异:v2.3版本改进了信号稳定性,建议选择较新版本。

2. 主板适配:

◦ BIOS更新:确保主板BIOS支持Coppermine处理器微码(如微星MS-6163需刷写2.6版本)。

◦ VRM检测:通过主板手册确认VRM规范,若为VRM 8.2,需依赖MS-6905的降压功能。

3. 散热方案:

◦ 散热器选择:推荐Alpha PEP 66(T)或Startech铜质散热器,兼顾散热与重量平衡。

◦ 辅助风扇:在转接卡附近加装80mm风扇,提升气流效率。

4. 超频策略:

◦ 电压控制:从1.6V开始逐步增加,每次0.05V步进,避免超过1.8V。

◦ 外频调节:优先尝试100MHz FSB,若内存支持PC133,可进一步提升至133MHz。

通过以上配置,微星MS-6905 Master可充分释放Socket 370处理器的潜力,为老旧Slot 1平台注入新活力。对于怀旧玩家或预算敏感用户,它仍是体验经典硬件的高性价比选择。
