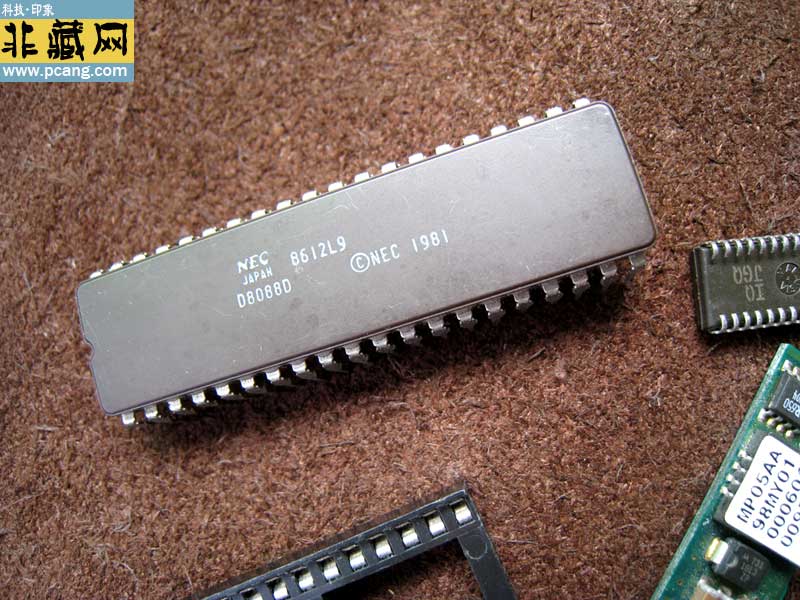

 NEC D8088D

收藏者:Kane  藏品属地:广东深圳  藏品年代:1986  类目:CPU    核心频率:4.77MHz   Socket:DIP40  价位代码:FC

NEC D8088D

NEC D8088D是NEC 公司推出的8位微处理器,作为Intel 8088 的兼容型号,主要用于1980 年代的IBM PC兼容机、工业控制设备及嵌入式系统。

1. 技术规格与性能

• 架构与频率:

◦ 基于Intel 8088 指令集,采用8位外部数据总线和20位地址总线(可寻址1MB 内存),支持分段内存管理。

◦ 主频为4.77MHz 或8MHz(后缀“-2”代表 8MHz 版本),采用HMOS 工艺,40 针DIP 封装。

• 增强特性:

◦ 内部双总线结构:相比 8088,部分指令(如地址计算)执行周期减少,性能提升约 10-20%。

◦ 8080 仿真模式:可直接运行基于 Intel 8080 的 CP/M-80 系统软件,兼容早期 8 位应用。

◦ 扩展指令集:支持 80186/80286 实模式指令(如 PUSHA、POPA),增强编程灵活性。

• 电气特性:

◦ 工作电压 5V(±10%),支持工业级温度范围(-40°C 至 85°C),引脚与 8088 完全兼容。

2. 历史应用与市场定位

• 主流计算机:

◦ Compaq 便携式计算机:早期型号(如 1984 年 Compaq Portable 1)采用 D8088D,作为 8088 的低成本替代方案。

◦ IBM PC 兼容机:用于 Turbo XT 克隆机(如 DTK 10MHz 系统),通过高频提升性能。

• 工业与嵌入式领域:

◦ 医疗设备(如早期监护仪)和自动化控制系统,利用其稳定性和低功耗特性。

• 法律背景:

◦ 作为 Intel 8088 的授权生产型号,NEC 在 1980 年代因推出性能更强的 V20/V30 系列引发专利诉讼,最终限制了后续型号的发展。

3. 与其他型号对比

• Intel 8088:

◦ D8088D 引脚兼容 8088,但性能更优(如8MHz 版本接近8088 的10MHz 版本),且价格低20%-30%。

◦ 8088 依赖软件实现乘法,而D8088D 未内置硬件乘法器(需外部扩展)。

• NEC V20 系列:

◦ D8088D 属于V20 系列,与V20 核心架构相同,但V20 支持更高主频(最高20MHz)和CMOS 工艺。

◦ V20 新增十进制算术指令(如ADD4S),而D8088D 未包含这些特性。

4. 现代使用与供应现状

• 复古计算与收藏:

◦ 爱好者用于修复IBM PC 兼容机或搭建自制计算机,eBay 等平台二手价格约5-10 美元(根据成色)。

◦ 开源项目(如SvarDOS)支持在8088 架构上运行现代操作系统,兼容D8088D。

• 工业维护:

◦ 医疗设备和自动化产线中的遗留系统仍在使用,通过第三方供应商(如深圳华强北)可采购翻新芯片。

• 技术文档:

◦ NEC 官方手册已绝版,但爱好者社区(如 Vintage Computer Federation)提供扫描版《NEC V20 User's Manual》。

5. 典型应用电路

• 最小系统设计:

◦ 需外接4.77/8MHz 晶振、地址锁存器(如74LS373)和总线驱动器(如74LS245)。

◦ 直接连接SRAM(如HM6264)和EPROM(如27C256),访问速度200-400ns。

• 扩展接口:

◦ 通过 8255A 并行接口控制打印机,或搭配8251A 实现RS-232 通信,常见于工业终端设备。

6. 设计局限与争议

• 性能瓶颈:

◦ 8 位外部数据总线限制数据传输效率,复杂任务需多周期操作(如 16 位数据需两次总线访问)。

◦ 无硬件乘法器,浮点运算依赖软件模拟,速度较慢。

• 市场挑战:

◦ 1980 年代后期被16位处理器(如80286)取代,D8088D 仅在特定领域延续至1990 年代。

      NEC D8088D作为8088 架构的经典兼容型号,凭借性价比和稳定性在早期PC市场占据一席之地。尽管已被现代芯片淘汰,但其设计理念和技术特性仍对理解x86架构演进具有重要价值。
