 NEC FD1135D

收藏者:Kane  藏品属地:广东深圳  藏品年代:1988  类目:软驱  类型:高密  规格:3.5in  读写容量:1.44MB  价位代码:FC

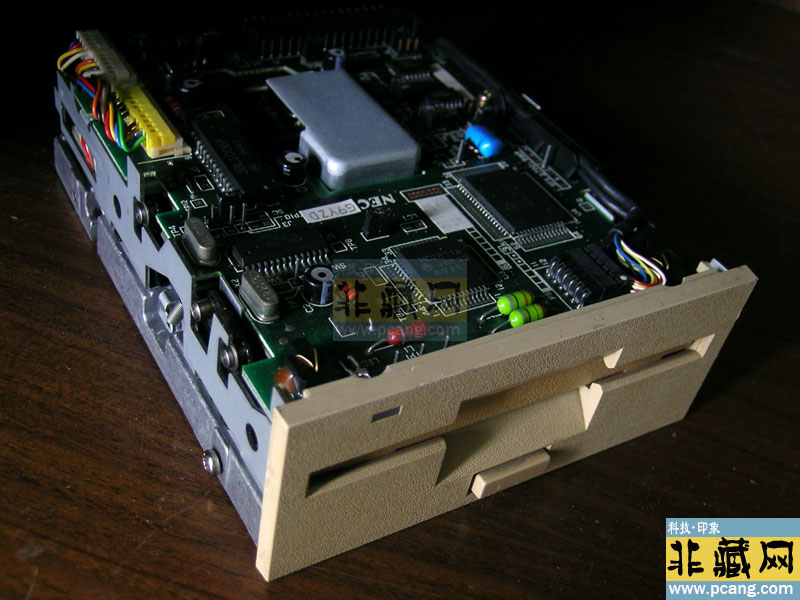

NEC FD1135D

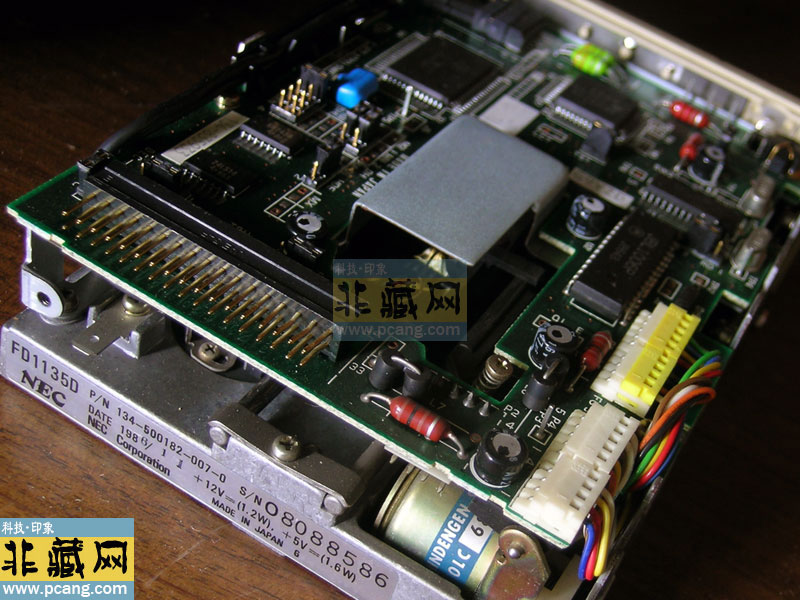

  NEC FD1135D

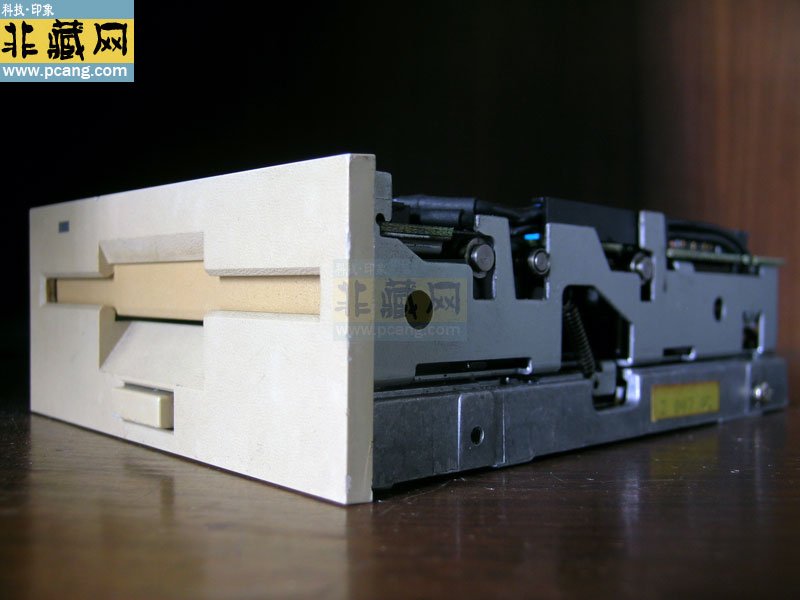

NEC FD1135D

  NEC FD1135D 是一款历史悠久的软盘驱动器,主要用于工业设备。
一、核心规格与技术特点

1. 类型与容量

◦ 盘片类型: 3.5英寸高密度(HD)软盘驱动器,兼容1.44MB和720KB两种容量。

◦ 工业定位:主要应用于机床(如SODICK MARK X系列)、绣花机等工业设备,用于程序存储和数据传输。

2. 接口与物理特性

◦ 接口类型:采用 34针标准软盘控制器接口(FDD),支持与主板或工业控制板直接连接。

◦ 电源需求:通常需要 +5V 和 +12V 直流供电,通过专用电源线连接。

◦ 尺寸与安装:标准3.5英寸半高设计,适用于工业控制箱或小型计算机机箱。

3. 数据传输

◦ 传输速率:约 500 Kb/s(高密度软盘的典型速率),低于现代存储设备但满足工业场景需求。

◦ 兼容性:原生支持DOS系统下的FAT12文件系统,可读写标准软盘镜像(如IMG格式)。

二、工业应用场景

1. 机床与自动化设备

◦ 程序存储:用于存储数控(NC)机床的加工程序,通过软盘传输至设备控制器。

◦ 参数配置:部分工业设备通过软盘写入参数(如雕刻机、绣花机的图案数据),FD1135D作为标准输入设备。

2. 复古计算机系统

◦ 兼容早期平台:可用于修复或搭建基于8086/80286处理器的复古计算机,支持运行DOS 3.3及更早版本的软件。

◦ 数据迁移:读取旧软盘数据并转换为现代格式(如通过USB转接器生成镜像文件)。

三、现代使用方案与改造方法

(一)USB转接方案

1. 仿真软驱替代

◦ 原理:使用 仿真软驱(USB Floppy Emulator) 替换物理软盘,通过USB闪存模拟软盘存储。

◦ 步骤:

1. 拆除FD1135D的物理软盘模块,保留接口电路。

2. 连接仿真软驱(如 Gotek USB Floppy Emulator)至FD1135D的34针接口和电源线。

3. 配置仿真软驱固件,设置模拟的软盘容量(1.44MB或720KB)。

◦ 优势:支持无限容量存储,避免软盘介质老化问题。

2. 专用转接卡

◦ 硬件选择:使用 34针FDD转USB转接卡(如 HxC Floppy Emulator),直接连接FD1135D至现代计算机的USB接口。

◦ 软件支持:通过配套工具(如 HxC Floppy Emulator软件)读写软盘镜像,支持Windows、Linux和macOS。

(二)工业设备适配

1. 机床程序迁移

◦ 镜像制作:使用 HD-COPY 2.3R(DOS工具)或 WinImage(Windows工具)将软盘程序备份为IMG镜像。

◦ 仿真加载:通过仿真软驱将镜像文件写入USB闪存,供机床读取(需设备支持仿真软驱协议)。

2. 兼容性测试

◦ 设备支持:部分工业设备需调整BIOS设置或更新固件以识别仿真软驱,具体需参考设备手册。

◦ 数据格式:确保镜像文件格式与设备兼容(如某些机床仅支持特定扇区布局)。

四、风险与局限性

1. 硬件改造风险

◦ 电路损坏:拆除物理软盘模块可能导致驱动电路故障,需具备电子焊接经验。

◦ 固件适配:仿真软驱的固件需根据FD1135D的接口信号特性进行定制,部分型号可能需二次开发。

2. 兼容性问题

◦ 现代主板:主流主板已取消FDD接口,需通过 PCIe转FDD转接卡(如 IO-DATA FD-USB2)间接支持,成本较高。

◦ 驱动支持:USB转接卡的驱动程序可能仅支持Windows XP/7,在Windows 10/11上需手动适配。

3. 数据安全

◦ 介质老化:旧软盘可能存在坏道或磁粉脱落,建议优先制作镜像备份。

◦ 传输稳定性:工业环境中的电磁干扰可能影响USB转接的可靠性,需使用屏蔽线缆或隔离设备。

五、推荐方案与成本评估

(一)经济型方案(预算<$100)

1. 仿真软驱改造

◦ 硬件:购买 Gotek USB Floppy Emulator(约$20),搭配34针转接线(约$10)。

◦ 步骤:拆除FD1135D的磁头模块,连接Gotek至接口,刷写 FlashFloppy固件 实现USB模拟。

◦ 成本:约$30,适合DIY用户。

2. 双设备组合

◦ 保留FD1135D:用于原始设备的兼容性测试。

◦ 新增USB软驱:购买 IOGEAR GFR212(约$50)处理3.5英寸软盘,通过多软驱接口同时使用。

(二)专业级方案(预算>$200)

1. 全功能转接方案

◦ 硬件:使用 PCIe转FDD转接卡(如 SIIG JAG11122-S1,约$150)连接FD1135D至现代主板。

◦ 软件:搭配 HxC Floppy Emulator软件 实现镜像读写,支持多格式转换。

◦ 成本:约$200,适合工业数据恢复场景。

2. 工业级数据恢复

◦ 服务:委托专业公司(如 Kroll Ontrack)通过 软盘镜像工作站(如Greenshot FS-5000)读取数据,费用约$500-$1000。

◦ 优势:确保高成功率,适合珍贵数据抢救。

六、总结与行动建议

1. 优先验证设备

◦ 检查FD1135D外壳标签或接口引脚定义,确认是否为34针FDD接口(常见于工业设备)。

◦ 若为专用接口(如SCSI),需定制转接方案,建议联系设备制造商获取支持。

2. 技术实施步骤

◦ Gotek改造:

1. 拆除FD1135D的磁头模块,保留接口电路。

2. 将Gotek的34针接口与FD1135D的接口连接,焊接电源线(注意正负)。

3. 刷写 FlashFloppy固件,配置软盘容量和传输协议。

◦ 镜像处理:使用 HD-COPY 生成IMG镜像,通过 DOSBox 挂载至现代系统,或用 HxC Floppy Emulator 转换为USB启动盘。

3. 替代方案

◦ 若需求为数据迁移,可直接使用 USB软盘驱动器(如IOGEAR GFR212)读取3.5英寸盘,FD1135D仅用于特定工业设备。

◦ 收藏用途建议保留原装状态,避免改造破坏历史价值。

   通过以上方案,用户可在兼容现代设备的同时,最大限度保留FD1135D的工业功能。
