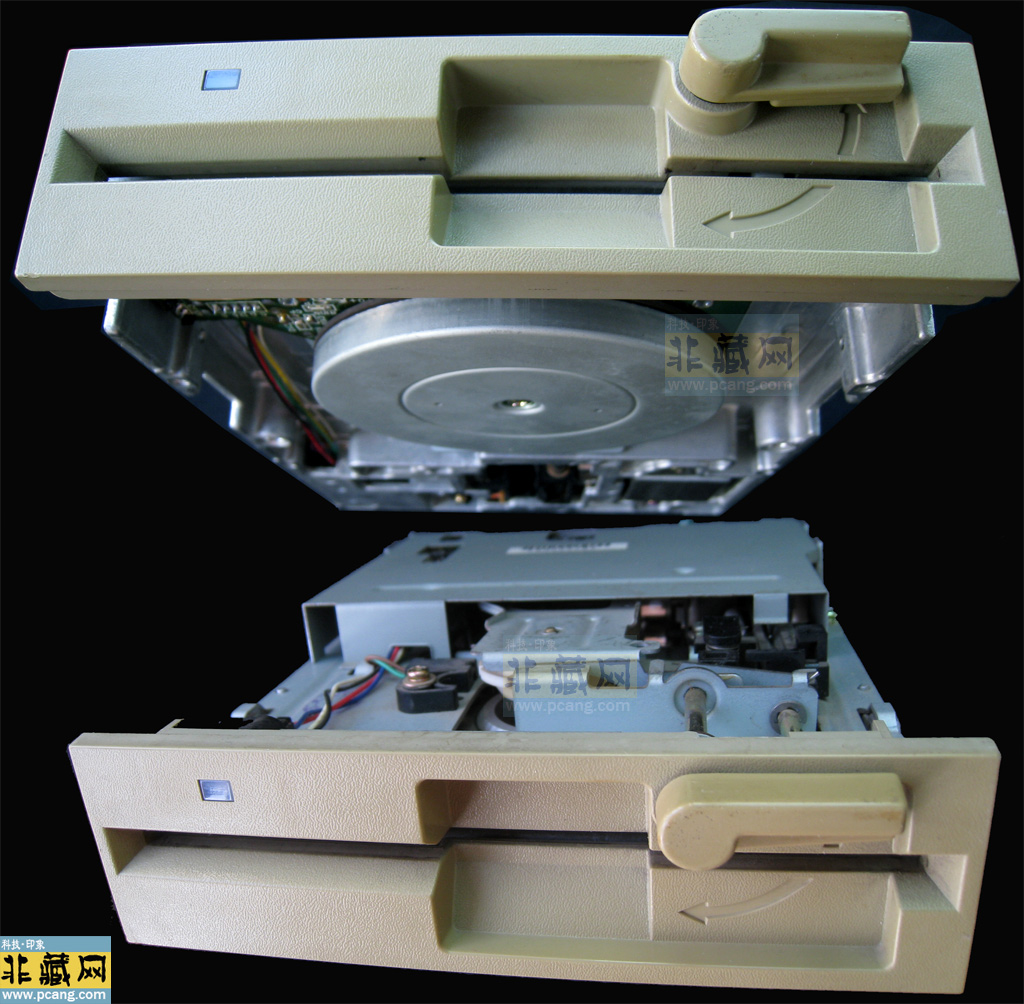

NEC FD1157D软盘驱动器是20世纪80年代中期推出的5.25英寸存储设备，主要服务于IBM PC兼容机及早期工作站。

一、技术架构与硬件特性

1. 物理规格与介质兼容性

• 盘片类型：支持5.25英寸双面双密度（DD）软盘，标准容量为360KB（9扇区/磁道），部分型号通过升级固件可兼容高密度（HD）1.2MB软盘（15扇区/磁道）。

• 磁头系统：采用步进电机驱动的接触式磁头，寻道时间约85ms，定位精度±0.3mm，磁道密度为48TPI（每英寸磁道数），部分后期版本支持96TPI高密度盘。

• 机械结构：内置直流电机（转速300RPM）与盘片夹紧机构，通过金属导轨实现磁头线性移动，整体尺寸为146mm×102mm×41mm，重量约0.8kg。

2. 接口与电气参数

• 数据接口：

◦ 早期型号：采用34针FDD接口（兼容IBM PC标准），需搭配独立软盘控制器卡（如National Semiconductor DP8473）。

◦ 后期型号：部分版本集成IDE（ATA-1）接口，支持PIO模式0-2，理论传输速率3.3MB/s，但实际受限于软盘物理速度（约100KB/s）。

• 电源需求：需外接12V（±5%）和5V（±5%）直流电源，功耗约5-8W。

二、系统兼容性与操作环境

1. 软件支持

• 操作系统：原生支持MS-DOS 3.3及以上版本、PC DOS、早期Unix变体（如Xenix），可通过第三方工具（如FreeDOS）在现代系统中模拟。

• 文件系统：默认格式化为FAT12，支持8.3文件名规范，最大文件大小为32MB（受限于软盘容量）。

• 驱动程序：Windows 95/98可自动识别为“5.25英寸软盘驱动器”，但需在BIOS中手动启用软驱（Floppy A:）。

2. 现代适配方案

• 硬件转接：

◦ FDD转USB适配器：如USB Floppy Emulator（需外接电源），支持镜像文件加载，但需注意兼容性（部分适配器仅支持3.5英寸软盘）。

◦ IDE转USB方案：使用Sabrent EC-USB30等转接器，需手动设置主从跳线（通常设为Master），并在系统中指定“5.25英寸”类型。

• 虚拟化工具：

◦ QEMU：通过-fda floppy.img参数挂载镜像文件，支持MS-DOS启动。

◦ VirtualBox：在虚拟机设置中添加软盘控制器，选择镜像文件路径。

三、数据操作与维护

1. 数据读写流程

1. 格式化：在DOS命令行输入FORMAT A:/S创建可引导软盘，或使用FORMAT A:/V:LABEL添加卷标。

2. 文件传输：通过COPY命令（如COPY C:\FILE.TXT A:）或第三方工具（如XCOPY）进行数据交换。

3. 写保护：软盘边缘的金属滑片推至“LOCK”位置即可启用写保护，防止误操作。

2. 常见故障与处理

• 磁头偏移：表现为“General failure reading drive A”，需使用磁头校准工具（如DiskTest Pro）重新定位。

• 软盘物理损坏：若盘片褶皱，可尝试用真空吸盘修复；若磁层脱落，需联系专业数据恢复公司（如DriveSavers）。

• 病毒感染：使用DOS版杀毒软件（如Dr.Web CureIt! for DOS）扫描，避免现代杀毒软件误判。

3. 维护建议

• 清洁周期：每3个月用异丙醇棉签清洁磁头，避免使用酒精或油性溶剂。

• 存储环境：建议在温度15-25℃、湿度40-60%的环境中存放，远离磁场与强光。

• 数据迁移：软盘寿命约5-10年，建议每2年将数据备份至SSD或云存储。

四、收藏与历史价值

• 市场行情：成色良好的FD1157D在复古硬件论坛（如Vintage Computer Forum）售价约$30-$80，特定版本（如支持1.2MB的FD1157DA）溢价可达50%。

• 技术意义：作为NEC早期存储产品，其设计体现了80年代磁存储技术的标准化进程，尤其在磁头定位精度与接口兼容性方面具有代表性。

• 文化符号：FD1157D常被用于科技博物馆展览，或作为复古计算机爱好者的DIY项目组件（如改装为USB软盘模拟器）。

五、替代方案与现代应用

1. 硬件替代

• USB软盘模拟器：如Gotek，通过TF卡模拟软盘，支持拖放文件，兼容MS-DOS启动。

• FPGA复古系统：基于MiSTer或Arduino搭建软盘控制器，实现高速数据传输（需定制固件）。

2. 软件模拟

• WinImage：创建/编辑5.25英寸软盘镜像（.ima格式），支持FAT12文件系统。

• HxD Hex Editor：用于底层扇区编辑，修复损坏的FAT表或引导记录。

六、注意事项

1. 物理操作：插入软盘时需对齐插槽，避免暴力插拔导致磁头损坏；弹出软盘前确保系统已完成读写操作。

2. 电源管理：长时间不使用时，建议断开电源线，防止电容老化。

3. 兼容性测试：在现代系统中使用转接器时，需优先选择支持UASP协议的设备（如Sabrent EC-UASP）以提升传输效率。
