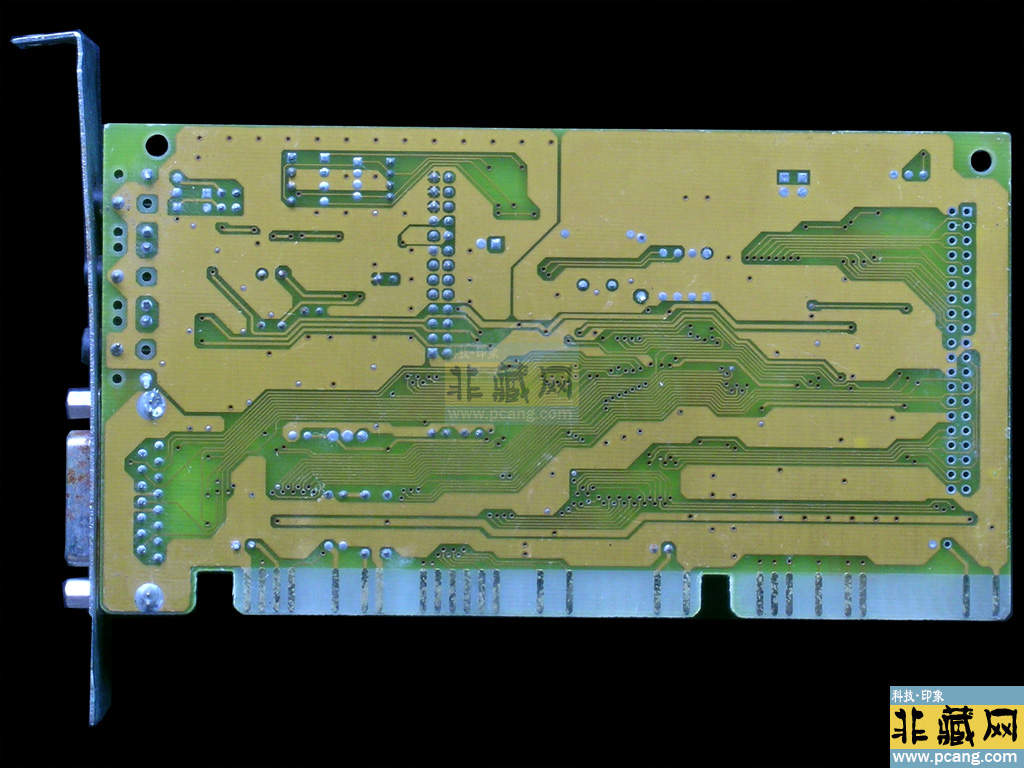

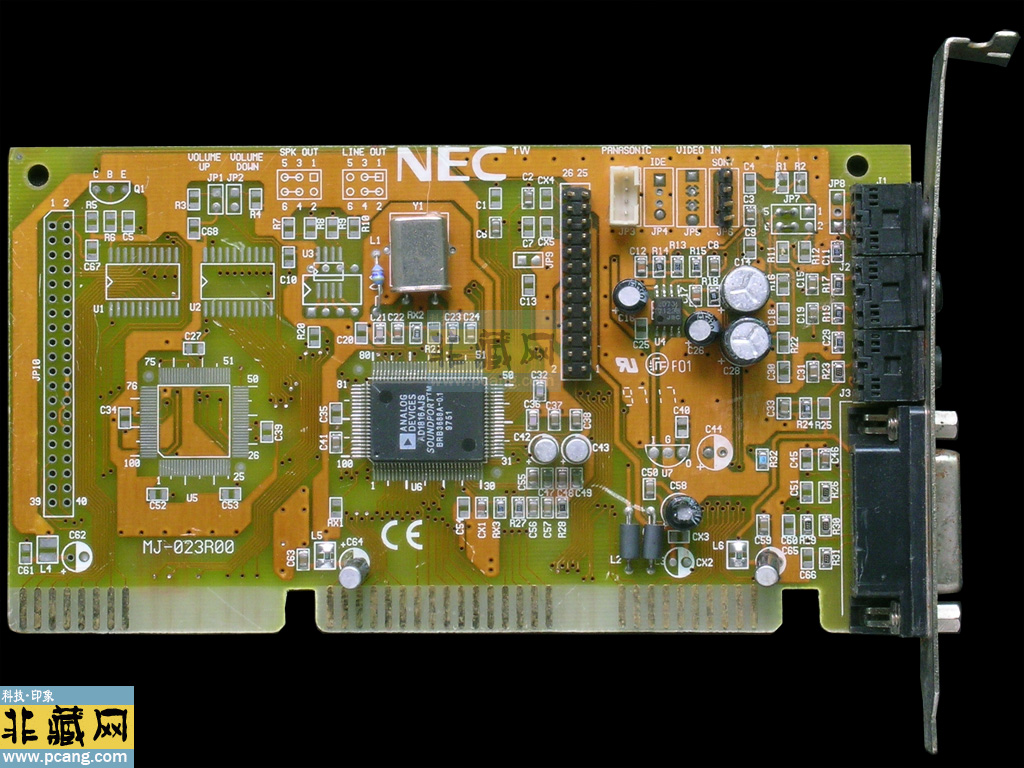

NEC MJ-023R00 是一款90年代初期面向工业控制和早期PC市场的ISA总线声卡，其设计与应用场景具有鲜明的时代特征。

一、硬件定位与核心功能

1. 技术背景与市场定位

◦ 工业级设计：NEC MJ-023R00 主要用于数控机床、自动化生产线 等工业设备，承担设备状态提示、操作语音播报等基础音频功能。其稳定性优先于音质，符合工业环境对可靠性的严苛要求。

◦ 兼容性设计：作为ISA总线设备，它兼容IBM PC/AT 兼容机（如486DX系统），支持DOS 3.3至Windows 3.1的操作系统，但未集成对Windows 95的即插即用（PnP）支持。

2. 基础功能与接口

◦ 音频输出：支持单声道模拟音频输出，通过3.5mm接口连接扬声器或耳机，采样率最高为22kHz（8位精度），适合简单提示音和语音播报。

◦ MIDI输入/输出：配备 MIDI In/Out接口，可连接外部MIDI设备（如电子琴），但仅支持基本的GM（General MIDI）标准，音色库容量有限（约2MB）。

◦ 辅助功能：提供游戏杆接口（Gameport），兼容早期飞行模拟游戏（如《微软模拟飞行》），但不支持力反馈功能。

二、技术特性与局限性

1. 核心芯片与信号处理

◦ 主芯片：采用NEC μPD7758A 音频控制器，集成ADC/DAC模块，支持硬件级音频混合（Line In/Mic In/CD Audio），但需通过跳线手动配置输入源。

◦ DMA传输：依赖DMA通道1 进行音频数据传输，与软盘控制器共享资源，可能导致数据冲突（需调整IRQ 5优先级规避）。

2. 兼容性挑战

◦ IRQ/DMA冲突：默认使用IRQ 5和DMA 1，需手动调整跳线以避免与其他ISA设备（如网卡、SCSI卡）冲突。例如，数控机床中若同时安装多块ISA卡，需通过主板跳线禁用未使用的IRQ。

◦ 驱动支持：仅提供DOS实模式驱动（*.SYS文件），在Windows 95中需通过 NTVDM 兼容模式运行，且无法调用Windows的多媒体API（如MCI）。

3. 音质与扩展性

◦ 模拟输出缺陷：受限于8位DAC和工业级电路设计，高频段存在明显失真（THD>1%），无法满足音乐播放需求。

◦ 扩展限制：无FM合成器或波表模块，MIDI音色依赖外部设备，导致工业控制程序的音效表现单一。

三、工业场景中的典型应用

1. 数控机床与自动化设备

◦ 状态提示：通过蜂鸣器或语音播报提示刀具更换、加工完成等状态，替代传统的LED指示灯，降低操作人员的视觉疲劳。

◦ 参数校验：在输入加工程序时，通过不同频率的蜂鸣声反馈参数错误（如超出机床行程），提高操作效率。

2. 医疗与仪器设备

◦ 报警系统：在医疗监护仪中，通过单声道音频实时播报心率、血压等异常数据，配合可视化界面形成多模态报警。

◦ 操作指引：在实验室设备（如离心机）中，通过语音提示引导用户完成校准、维护等步骤，减少误操作风险。

四、现代使用与改造方案

1. 硬件替代方案

◦ 仿真软驱集成：拆除MJ-023R00的物理音频模块，替换为Gotek USB Floppy Emulator，通过 FlashFloppy固件模拟软盘功能，同时利用其音频输出接口（需焊接改造）实现基础发声。

◦ PCI声卡转接：使用ISA-to-PCI转接卡（如SIIG JAG11122-S1）连接现代主板，搭配 Creative Sound Blaster PCI128 声卡，通过软件（如DOSBox）模拟MJ-023R00的硬件环境。

2. 驱动与兼容性适配

◦ DOSBox配置：在DOSBox中设置 midi=mt32 和 oplmode=auto，模拟MJ-023R00的MIDI输出，同时通过 output=directsound 调用现代声卡的音频处理能力。

◦ Windows 98虚拟机：在VirtualBox中安装Windows 98 SE，加载MJ-023R00的驱动程序，通过 USB声卡映射 实现音频输出（需禁用虚拟机的音频直通功能）。

3. 数据迁移与维护

◦ 固件备份：使用EEPROM编程器（如TL866II Plus）读取MJ-023R00的BIOS芯片（通常为27C256），生成BIN镜像文件，用于未来硬件修复或仿真开发。

◦ 电容更换：工业环境中的电磁干扰易导致电解电容（如100μF/16V）老化，需定期更换为固态电容（如Nichicon PW系列），以延长设备寿命。

五、总结与验证建议

• 技术结论：NEC MJ-023R00 是工业控制领域的 功能型声卡，其“大容量”属性体现在对多设备接口的兼容性（如MIDI/Gameport），而非音频性能。

• 验证方法：

1. 硬件识别：在DOS环境下运行MSD.EXE，检查“Sound”项是否显示“NEC μPD7758A”。

2. 功能测试：使用PC Speaker Test Tool（如SPEAK.EXE）发送不同频率信号，确认MJ-023R00的音频输出稳定性。

• 社区资源：参考 Vintage Computer Federation 的ISA声卡技术文档，或联系工业设备维修服务商（如Siemens工业支持）获取定制化解决方案。
