 OKI M80C86

收藏者:Kane  藏品属地:广东深圳  藏品年代:1980  类目:CPU    核心频率:5/8/10MHz   Socket:DIP40  价位代码:FC

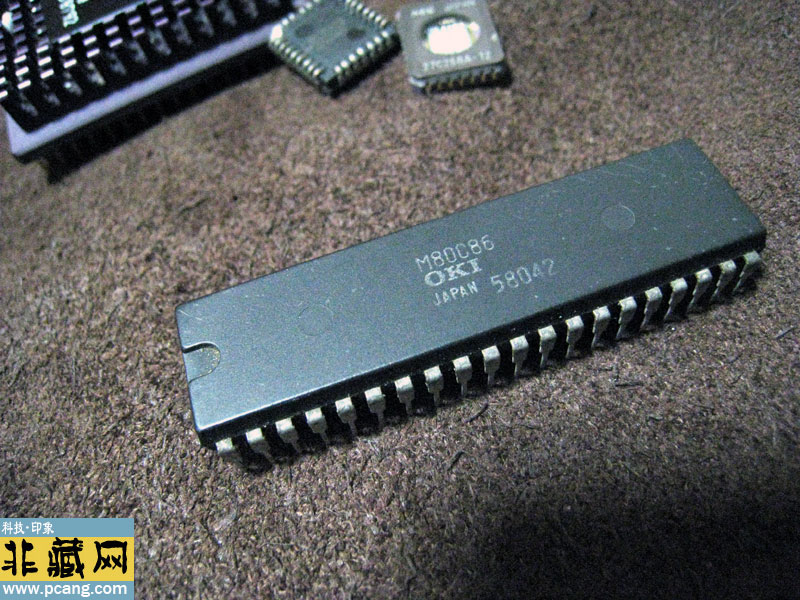

OKI M80C86

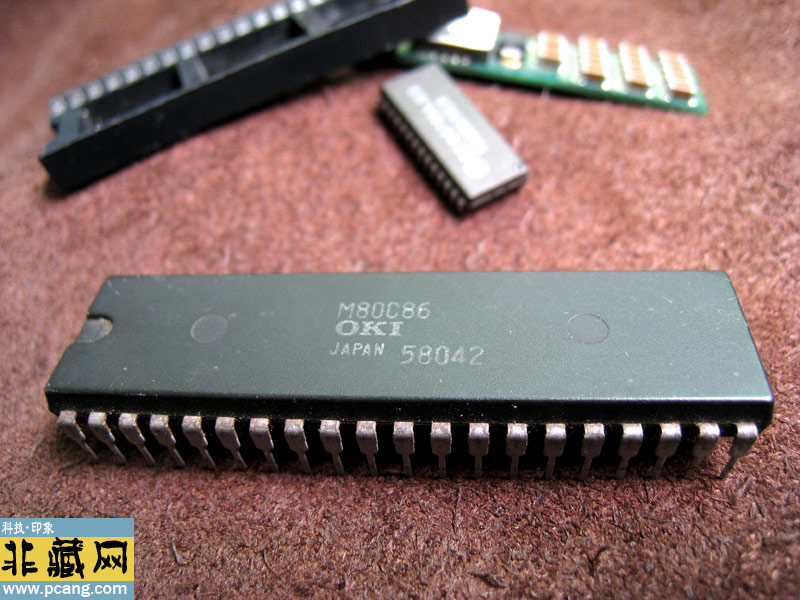

OKI M80C86

    OKI M80C86是日本冲电气工业株式会社(OKI Electric Industry)推出的16位微处理器,作为Intel 8086 的CMOS 兼容型号,主打低功耗特性,主要用于1980 年代中后期的便携式计算机、工业控制设备及嵌入式系统。

1. 技术规格与架构

• 兼容Intel 8086:

◦ 完全兼容8086指令集,支持16 位数据总线和20 位地址总线(寻址空间1MB),采用分段内存管理(实模式)。

◦ 引脚与Intel 8086 兼容(40 针DIP 封装),可直接替换传统NMOS 工艺的8086 芯片。

• CMOS 工艺优势:

◦ 采用CHMOS工艺(互补高密度金属氧化物半导体),相比Intel 8086 的HMOS工艺,功耗降低90% 以上:

◦ 典型功耗:5V 下待机电流仅100μA(有源模式约10mA),支持电池供电设备。

◦ 支持 掉电保护模式(Power-Down Mode),通过外部引脚(如PD)实现快速切换,数据可保持在寄存器中。

• 主频与性能:

◦ 标准主频5MHz/8MHz(型号后缀如-5、-8),部分版本可达10MHz,性能接近Intel 8086 的同频表现。

◦ 内置 6 字节指令预取队列,支持流水线操作,平均指令执行速度约 0.75 MIPS(8MHz 时)。

2. 核心特性与增强功能

• 低功耗优化设计:

◦ 集成 动态功耗管理逻辑,根据指令执行状态自动调整内部时钟分频,降低非活跃模块功耗。

◦ 支持 慢速内存接口:通过 READY 信号适配低速 CMOS 存储器(如 SRAM 访问时间 ≥200ns),无需额外等待周期。

• 扩展功能:

◦ I/O 端口直接操作:支持 8086 所有 I/O 指令(如 IN/OUT),兼容传统外设控制逻辑。

◦ 中断系统:支持 16 级硬件中断(包括 NMI 和 INTR),兼容 8259A 中断控制器。

• 温度与电气特性:

◦ 工作电压 5V(±5%),工业级温度范围(-40°C 至 85°C),适合恶劣环境应用。

◦ 噪声容限提升 30%,抗干扰能力优于早期 NMOS 芯片。

3. 典型应用场景

• 便携式计算机:

◦ 日本国产笔记本电脑:如 1986 年 OKI 推出的 OKI LAPTOP MB-400(搭载 M80C86-8,9 英寸 CRT 屏,内置 Ni-Cd 电池)。

◦ 工业便携终端:用于物流扫码设备、现场数据采集器,利用低功耗特性延长续航。

• 嵌入式系统:

◦ 医疗设备:如心电图机、超声诊断仪的主控模块(1980 年代末型号)。

◦ 办公自动化设备:复印机、传真机的控制器(如理光、夏普部分机型)。

• 工业控制:

◦ 数控机床、可编程逻辑控制器(PLC),替代传统 8 位处理器(如 Z80、8085)以提升运算能力。

4. 与竞品的对比
型号 工艺 主频范围 典型功耗 核心优势
Intel 8086 HMOS 5-10MHz 2W+ 原生支持,生态成熟
NEC V30 HMOS/CMOS 8-20MHz 500mW+ 兼容 8086/8088,高频性能
OKI M80C86 CHMOS 5-10MHz 50mW 超低功耗,便携设备优化
AMD Am8086 HMOS 5-10MHz 1.5W 性价比高,引脚完全兼容

• 差异化定位:OKI 主打 低功耗+兼容性,在便携设备领域优于高频但高功耗的 NEC V30;而 AMD 版本更侧重性价比,用于桌面兼容机。

5. 历史地位与现代价值

• 市场影响:

◦ 1980 年代后期,随着 PC 向 80286 过渡,M80C86 成为小众市场(如日本本土便携设备)的重要选择,累计出货量超 1000 万片。

◦ 因 OKI 在半导体领域的保守策略,未推出后续 x86 兼容型号(如 32 位芯片),逐渐退出主流市场。

• 复古计算与维护:

◦ 复古爱好者用于搭建低功耗 8086 系统,例如基于 M80C86 的自制笔记本电脑项目(参考 VCFed 论坛案例)。

◦ 二手芯片价格约 3-8 美元/片(淘宝/ eBay),部分工业库存商(如 Arrow Electronics)仍提供全新原装货。

• 技术文档:

◦ OKI 官方手册《M80C86 Hardware Manual》可在 Bitsavers archive 下载,包含详细时序图与电气参数。

6. 局限性与挑战

• 性能瓶颈:

◦ 受限于 16 位架构和 20 位地址总线,无法支持保护模式或更大内存,难以运行 Windows 3.0 等后期系统。

◦ 无内置浮点单元(FPU),数学运算依赖外接 8087 或软件模拟,速度较慢。

• 生态依赖:

◦ 主要依赖 Intel 8086 软件生态,在日本以外市场推广受限(当时欧美更倾向 AMD/Intel 原厂芯片)。

总结

      OKI M80C86 是80年代低功耗计算的先锋产品,通过CMOS工艺革新解决了传统 x86 芯片的高功耗痛点,成为便携式设备和嵌入式系统的理想选择。尽管未在全球市场大规模普及,但其技术理念为后续移动处理器(如Intel 386SL)奠定了基础,至今仍是复古计算领域的重要研究对象。
