Orchid Righteous 3D Voodoo 1（兰花科技正义3D巫毒1代）
一、技术架构与核心特性
1. 硬件规格
• 芯片组：

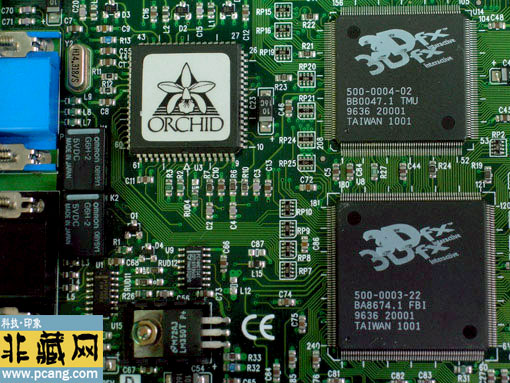

采用 3dfx Voodoo 1（SST-1） 芯片组，由两个ASIC（专用集成电路）组成：
◦ TMU（纹理映射单元）：负责纹理处理和材质过滤。
◦ FBI（帧缓冲接口）：管理显存读写和像素渲染。
• 显存配置：
◦ 4MB EDO DRAM，分为 2MB 纹理缓存 和 2MB 帧缓冲/深度缓冲，支持最高 800×600 分辨率（需压缩纹理）。
• 接口与总线：
◦ PCI 2.1 接口，理论带宽 133MB/s，但实际受限于芯片组性能。
• 输出特性：
◦ 双VGA接口：输入（接收主板显卡信号）和输出（连接显示器），通过物理开关切换2D/3D模式。
◦ 无独立2D加速：需搭配主板显卡（如S3 Trio64）完成2D渲染，3D加速为纯叠加模式。
2. 图形技术
• 核心功能：
◦ 硬件三角形生成：每秒可渲染 100万个三角形，远超同期CPU软件渲染能力。
◦ 纹理映射：支持 16位色深 和 256×256 纹理，配合 双线性过滤 减少锯齿。
◦ 特殊效果：
◦ Alpha混合：实现半透明材质（如玻璃、火焰）。
◦ 雾化与烟雾：增强场景深度感（如《雷神之锤》中的毒气效果）。
◦ Z缓冲：处理遮挡关系，避免多边形错误重叠。
• API支持：
◦ 3dfx Glide 1.0：专属API，优化游戏性能（如《古墓丽影》帧率提升至30fps以上）。
◦ 兼容OpenGL 1.1：需通过转换层（如glide2x.dll）间接支持。
二、性能表现与应用场景
1. 游戏实测
• 《雷神之锤》（Quake）：
◦ 640×480 分辨率：平均帧率 25-30fps，对比软件渲染提升3倍以上。
◦ 开启雾化和纹理过滤：帧率下降至 18-22fps，但视觉效果显著增强。
• 《古墓丽影》（Tomb Raider）：
◦ 640×480 分辨率：帧率 20-25fps，支持动态光照和角色阴影。
◦ 对比同期竞品：Diamond Monster 3D（同芯片）帧率略高5-8%，但Orchid版本价格更亲民。
• 兼容性问题：
◦ 高速CPU冲突：在Pentium 4及以上系统可能出现画面卡顿或游戏崩溃，需搭配Pentium MMX 200MHz以下CPU。
◦ 显存限制：部分游戏（如《虚幻》）需降低纹理质量以适配4MB显存。
2. 专业与行业应用
• CAD与建筑可视化：
◦ 支持 3D Studio Max R2 的硬件加速插件，提升模型渲染效率。
• 教育与科研：
◦ 用于大学实验室的分子结构模拟（如RasMol软件），加速3D模型旋转和缩放。
三、市场定位与历史意义
1. 竞争格局
• 竞品对比：
型号 芯片 显存 价格（1996年） 核心优势
Orchid Righteous 3D 3dfx Voodoo 1 4MB $249 性价比高，驱动兼容性稳定
Diamond Monster 3D 3dfx Voodoo 1 4MB $299 品牌知名度高，捆绑游戏更多
Rendition Vérité 1000 Vérité 1000 8MB $399 支持2D/3D一体化，但3D性能较弱
• 市场策略：
◦ OEM合作：Orchid通过批量销售（如戴尔、康柏）抢占市场份额，零售渠道占比不足30%。
◦ 软件捆绑：附赠《雷神之锤》《Need for Speed III》等游戏试玩版，降低用户体验门槛。
2. 行业影响
• 推动3D API标准化：
◦ 3dfx Glide成为早期3D游戏开发的事实标准，促使微软加速Direct3D 1.0的完善。
• 技术启发：
◦ 双芯片架构：为后续显卡（如Voodoo 2 SLI）的多GPU协同设计提供思路。
◦ 显存分区：影响了NVIDIA TNT2的显存分配策略（如纹理缓存与帧缓冲分离）。
四、现存资源与收藏价值
1. 技术文档与驱动
• 官方手册：
◦ 《Righteous 3D User Manual》：包含跳线设置、驱动安装和游戏优化指南，可通过Vogons资源库下载扫描版。
• 驱动支持：
◦ Windows 95/98：官方驱动版本 2.17.02，支持Glide 1.0和部分OpenGL转换。
◦ 社区维护：爱好者通过3dfx Zone发布补丁，修复WinXP兼容性问题。
2. 收藏市场
• 价格波动：
◦ 普通版：$50–$100（成色良好，含驱动软盘）。
◦ 盒装版：$150–$250（带说明书、游戏CD和VGA转接器）。
◦ 稀有配件：
◦ VGA Pass-Through Cable：单独售价 $20–$30，用于连接主板显卡。
◦ 子卡扩展接口：部分型号支持3Dfx Voodoo Rush子卡，提升2D性能。
• 收藏建议：
◦ 验证完整性：检查显存颗粒（通常为 Mosel Vitelic 4MB EDO）和焊点是否完整。
◦ 测试兼容性：优先选择在Pentium MMX 200MHz系统上运行《雷神之锤》或《古墓丽影》，验证3D加速功能。
五、与Orchid其他产品线的关联
型号 类型 与Righteous 3D的协同
Vidiola Pro 视频采集卡 通过ISA总线叠加3D渲染画面，实现实时视频编辑
SoundWave 32 声卡 配合PCI接口传输音频数据，增强游戏沉浸感
Pro Designer VGA 2D显卡 作为Righteous 3D的2D信号源，实现双显卡协同
六、总结

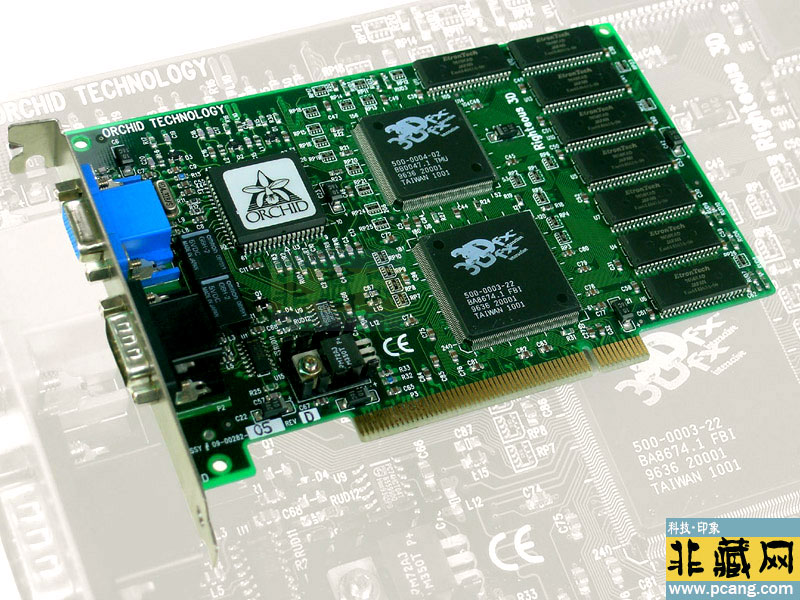

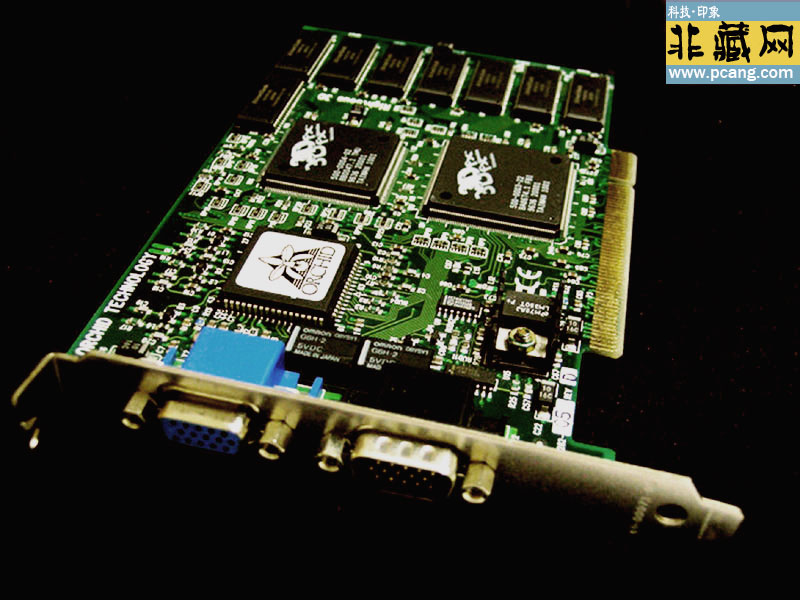

Orchid Righteous 3D Voodoo 1 是 3D加速技术的开山之作，其硬件架构和API生态为PC游戏的3D化奠定了基础。尽管受限于显存容量和兼容性问题，它仍在《雷神之锤》《古墓丽影》等经典游戏中展现了颠覆性的视觉体验。如今，该卡在复古硬件收藏界备受追捧，不仅因其历史地位，更因其模块化设计和社区持续的技术支持。Righteous3D也是开创VOODOO先河中一朵非常耀眼夺目的“兰花”。对于一般的板卡，ORCHID有一个很显著特点，她使用了两个机械继电器，仅此看去，就很显ORCHID的独特风格。但到了后期的两个版本的ORCHID voodoo1，就已经看不到这令人遐想无限的机械继电器了。ORCHID的VOODOO1共处有已经证实的3个版本。笔者收藏的这张是最早期的第一版。相对于后者，收藏价值和市场稀缺度都比较占有优势。 在收藏界，这张ORCHID兰花常被列为“十大收藏VOODOO”和“不得不收藏的显卡”之首位。以此可见“兰花”的独特魅力所在。voodoo1是块3D加速子卡，不能作单独显示用，必须加上一块2D的主卡方可同时运行并起到3D加速的作用 ，这块ORCHID兰花也是如此。
