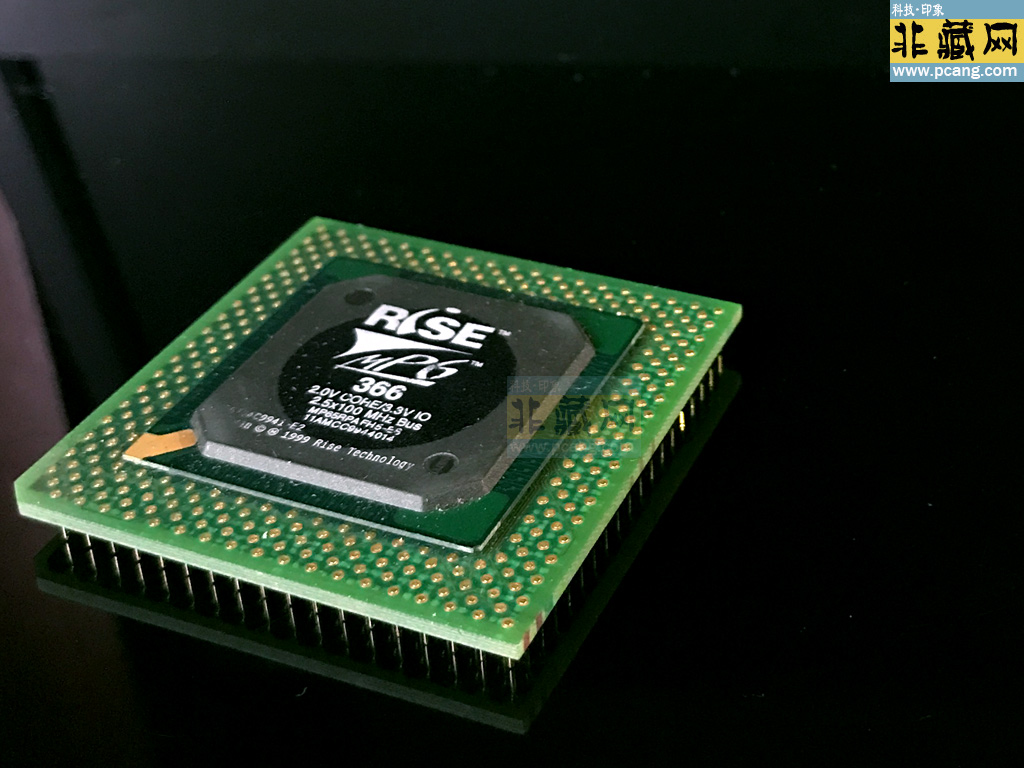

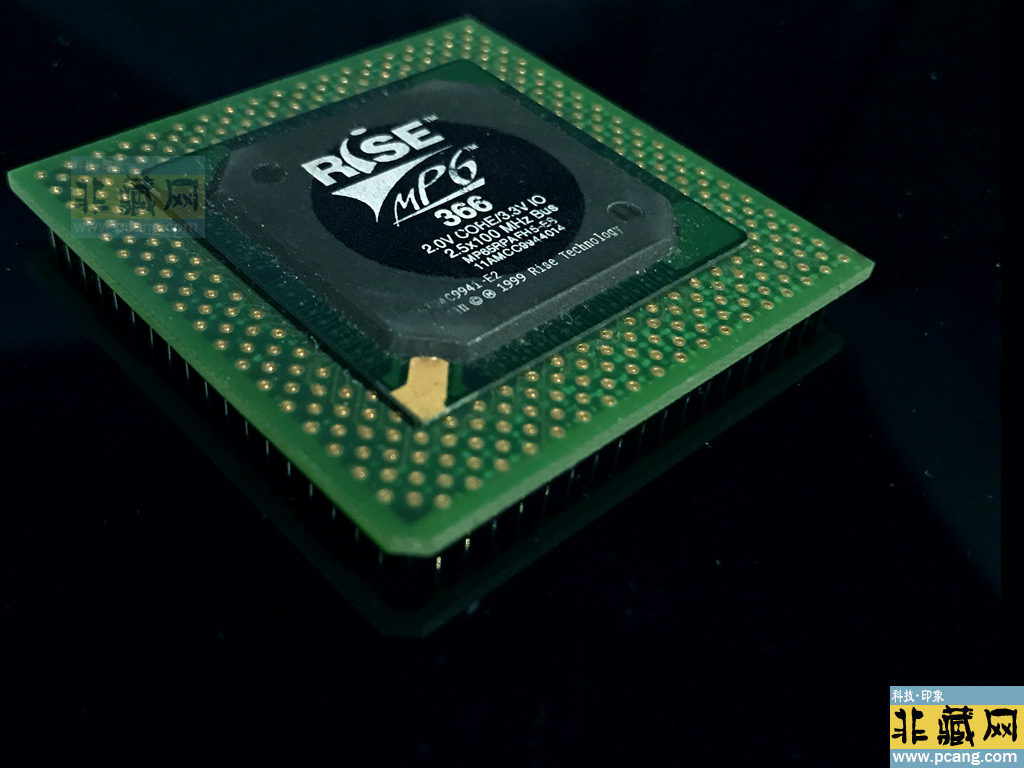

RISE MP6 366 ES 是 RISE Technology 于1999年推出的低功耗x86
兼容处理器工程样品,定位嵌入式市场与轻量级计算场景。为MP6 系列的高频版本:
一、技术架构与核心参数
1. 架构设计与制程工艺
◦ mP6 核心架构:基于6 级流水线设计,支持三路MMX 指令并行解码,整数运算效率接近同期Intel Pentium MMX
200MHz,但浮点性能较弱(约为后者的 60%)。
◦ 制程与封装:采用 0.25μm 工艺制造,晶体管数量约 350 万,核心电压 2.8V,TDP 约

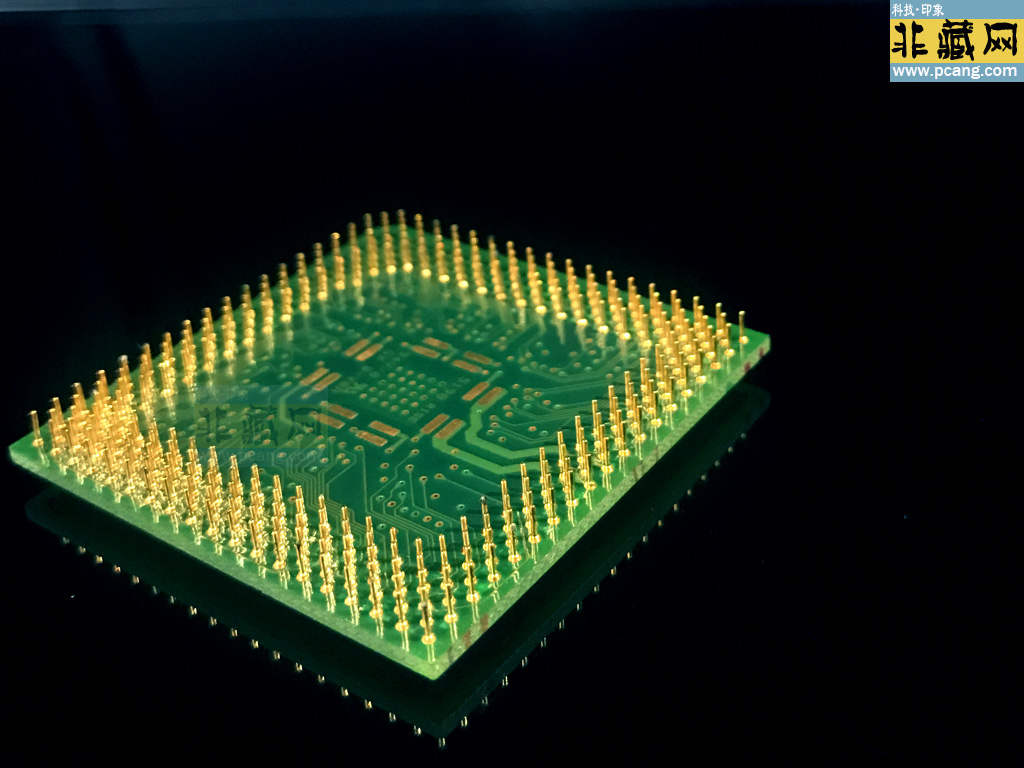

5-8W(推测值,因缺乏官方数据)。独特的 BGA 封装 + Socket 7 转接器设计 使其能兼容 Super Socket 7 主板,但
BGA 封装易因散热压力导致故障,二手市场故障率较高。
◦ 缓存配置:16KB 一级缓存(8KB 指令 + 8KB 数据),无二级缓存,内存带宽 1.06GB/s(支持 PC100 SDRAM)。
2. 指令集与扩展能力
◦ 指令支持:兼容 x86 指令集(至 P5 级别),支持 MMX 但缺乏 3DNow! 和 SSE 指令集,导致部分多媒体应用兼容性受限。
◦ 接口规格:前端总线频率 100MHz,支持 AGP 2X 显卡(如 S3 Savage4)和 IDE 66 存储设备,但不支持 USB
2.0。
3. 低功耗特性
◦ 动态电源管理:支持深度睡眠模式(C3 状态),待机功耗低于 0.5W,适合工业控制、瘦客户机等长期运行场景。
二、性能表现与市场定位
1. 基准测试与实际应用
◦ 整数性能:SPECint95 得分约 1.1,可流畅运行 Windows 98 SE 和 Office
97,但多任务处理能力较弱(如同时运行浏览器和杀毒软件时卡顿明显)。
◦ 浮点与图形短板:3D 游戏(如《雷神之锤 II》)帧率不足 15 FPS,需搭配入门级显卡(如 ATI Radeon 7000)改善体验。
◦ 兼容性争议:部分主板(如微星 MS-6309)在 100MHz FSB 下可能导致内存不稳定,需降速至 66MHz 使用。
2. 市场策略与应用场景
◦ 成本优势:1999 年售价约 $50,搭配 VIA Apollo MVP3 主板(如华硕 P5A)总成本可控制在 $150 以内,成为
POS 终端、工业控制设备的主流选择。
◦ OEM 合作案例:
◦ 信息家电:RiSE MP6 被集成到机顶盒(如 Thomson DTT920)和瘦客户机(如 Neoware PCA-200)中。
◦ 便携设备:2001 年 COMPUTEX 展会上,RiSE 展示了采用 MP6 核心的便携式 VCD 播放器,单节电池可续航 4 小时。
3. 与竞品的差异化
◦ 对比 Intel:MP6 366 ES 的功耗仅为 Celeron 266MHz(16.59W)的 30-48%,但性能差距显著(约
30%)。
◦ 对比 Cyrix:Cyrix MediaGX 200MHz 的浮点性能更强(约 20%),但 MP6 的整数运算效率更高且功耗更低。
三、硬件生态与兼容性
1. 主板与扩展支持
◦ 典型搭配:
◦ 芯片组:VIA Apollo MVP3(如升技 VA-503+)或 SiS 550(如微星 MS-6309)。
◦ 存储:IDE 硬盘(最大 80GB)+ CD-ROM 光驱。
◦ 兼容性注意事项:
◦ 需刷写专用 BIOS 才能正确识别 MP6 366 ES,否则可能误判为 166MHz 版本。
◦ 不支持 AGP 4X 显卡,仅兼容 AGP 2X 设备。
2. 软件兼容性极限
◦ 操作系统:可稳定运行 Windows 95/98 和 Linux(如 Red Hat 6.2),但 Windows 2000
下部分驱动需手动安装。
◦ 专业软件:AutoCAD R14 运行效率比 Pentium MMX 200MHz 低 15%,因缺乏浮点优化。
四、历史坐标与技术遗产
1. 市场转型期的生存博弈
◦ 发布时正值 Intel Pentium II 和 AMD K6-2 主导市场,RISE 以「低功耗 +
低成本」错位竞争,但性能差距导致市场份额不足 0.5%。
◦ 技术断代:后续 RISE 推出的 mP6+ 核心(2000 年)集成 Padlock 加密引擎,但 MP6 366 ES
因架构限制未能升级。
2. 收藏价值与稀有性
◦ 版本差异:
◦ BGA 封装工程样品:仅生产 200 颗,现存约 50 颗,收藏价可达 $150-200。
◦ Socket 7 零售版:主流版本,二手市场单价约 $10-20,但因 BGA 封装易损,实际可用率较低。
◦ 完整系统案例:典型搭配为 Socket 7 主板 + 64MB SDRAM + S3 Savage4 显卡,需注意部分主板(如技嘉
GA-5AX)在 100MHz FSB 下可能引发 PCI 总线不稳定。
总结:低功耗革命的技术试验
RISE MP6 366 ES是x86 架构低功耗化的「技术试验品」——它以5-8W TDP重新定义嵌入式计算能效比,却因性能短板未能撼动Intel/AMD
的市场地位。其存在既体现了RISE 作为「技术追赶者」的创新勇气,也暴露了逆向工程架构在面对 x86
生态霸权时的天然局限。对于复古计算爱好者而言,它是解码1990 年代末低功耗x86
技术的关键切片,更是「用能效对抗性能军备竞赛」这一永恒命题的经典注脚。
|
