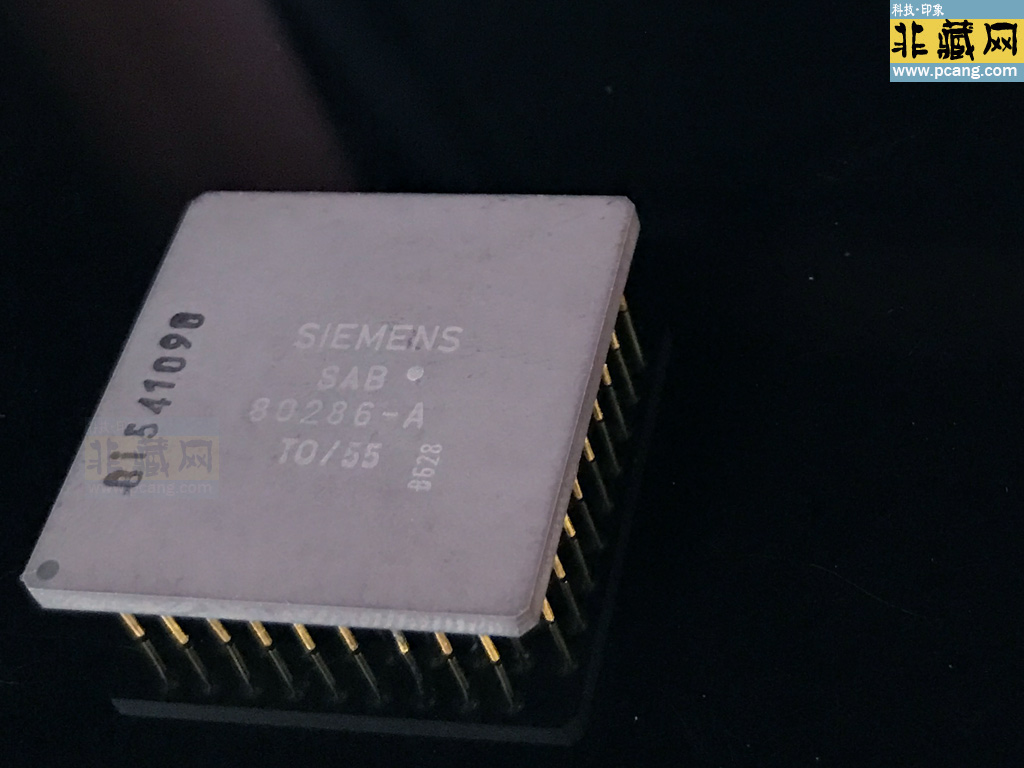

 SIEMENS(西门子) 80286-A CPU

收藏者:Kane  藏品属地:广东深圳  藏品年代:1986  类目:CPU    核心频率:6MHz   Socket:PLCC68  价位代码:FC

西门子80286

西门子80286-A

西门子 SAB 80286-A 是一款基于英特尔80286架构的16位微处理器,属于西门子SAB系列兼容处理器的一员。
1. 技术规格

• 核心频率:6 MHz(后缀“-A”通常代表基础频率版本,与英特尔80286-6对应),支持保护模式和虚拟内存管理。

• 晶体管数量:134,000个,采用硅栅CMOS工艺,工作电压5V,与英特尔80286完全一致。

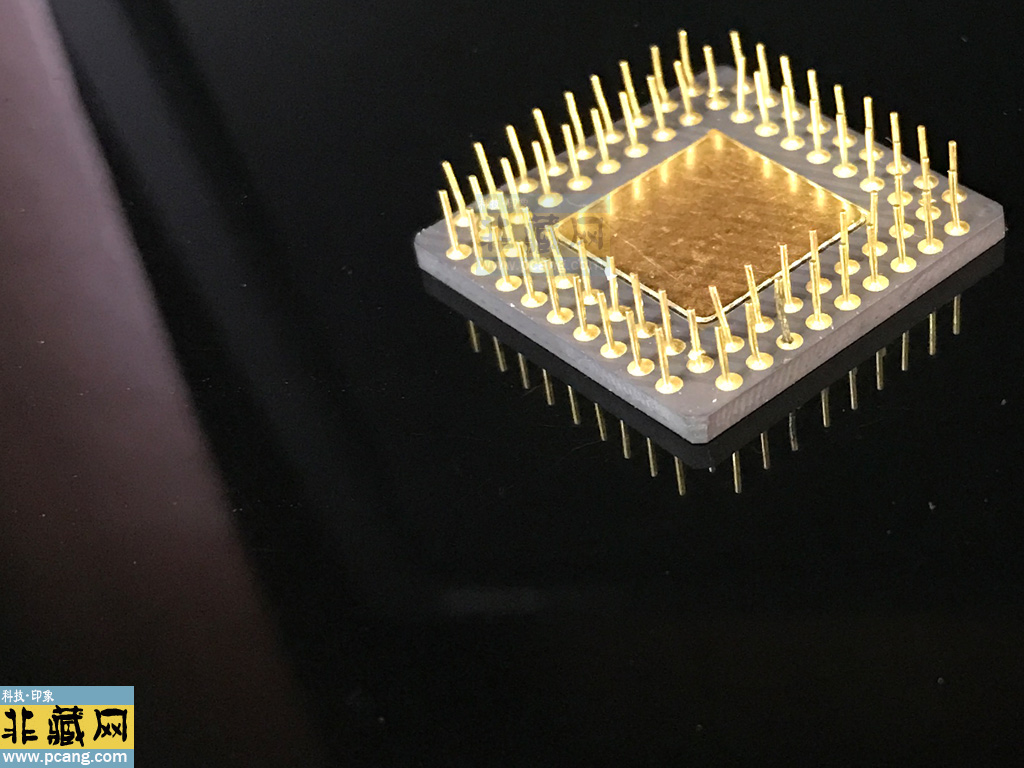

• 封装形式:PLCC-68(塑料无引线芯片载体封装),需通过转接板适配PGA-68插座,例如使用型号为2819-68的PLCC转PGA转接板。

• 数据总线:16位,地址总线24位,支持最大16 MB内存寻址,是首款支持保护模式的x86处理器。

2. 功能特性

• 完全兼容英特尔80286指令集:可运行基于80286架构的软件,支持实模式和保护模式,后者允许操作系统实现多任务和内存保护。

• 增强的性能:相比8086,80286引入了段描述符和特权级机制,提升了系统稳定性和安全性,适合工业控制等高可靠性场景。

• 低功耗设计:典型功耗约2-3W,符合当时工业标准,适合长时间运行。

3. 应用领域

• 工业自动化:用于早期可编程逻辑控制器(PLC)、数控系统(CNC)等,因其稳定性和兼容性被广泛采用。

• 嵌入式系统:如医疗设备、通信终端等对实时性和可靠性要求高的设备。

• 早期PC与工作站:作为IBM PC/AT兼容机的核心处理器,支持Windows 2.0等早期多任务操作系统。

4. 市场与供应情况

• 停产状态:西门子已停止大规模生产,但二手市场(如eBay)和电子元件平台(如51电子网)仍有库存,批号多为近年(如2021+),封装以PLCC-68为主。

• 替代方案:若需现代应用,可考虑西门子SIMATIC S7系列控制器或英特尔新一代x86处理器(如酷睿i系列),但需重新设计接口和软件。

5. 关键注意事项

• 引脚兼容性:PLCC-68封装需通过转接板适配PGA-68插座,例如使用型号为2819-68的PLCC转PGA转接板。

• 温度范围:工业级型号支持-40°C至+85°C工作温度,适合恶劣环境。

• 技术文档获取:官方数据手册较难通过公开渠道获取,建议参考英特尔80286文档并结合实际测试验证。

6. 历史背景

SAB 80286-A是西门子在20世纪80年代根据英特尔授权生产的80286兼容处理器之一。该系列处理器在欧洲工业领域广泛应用,尤其在德国制造业中作为关键控制单元,助力了早期自动化技术的普及。
