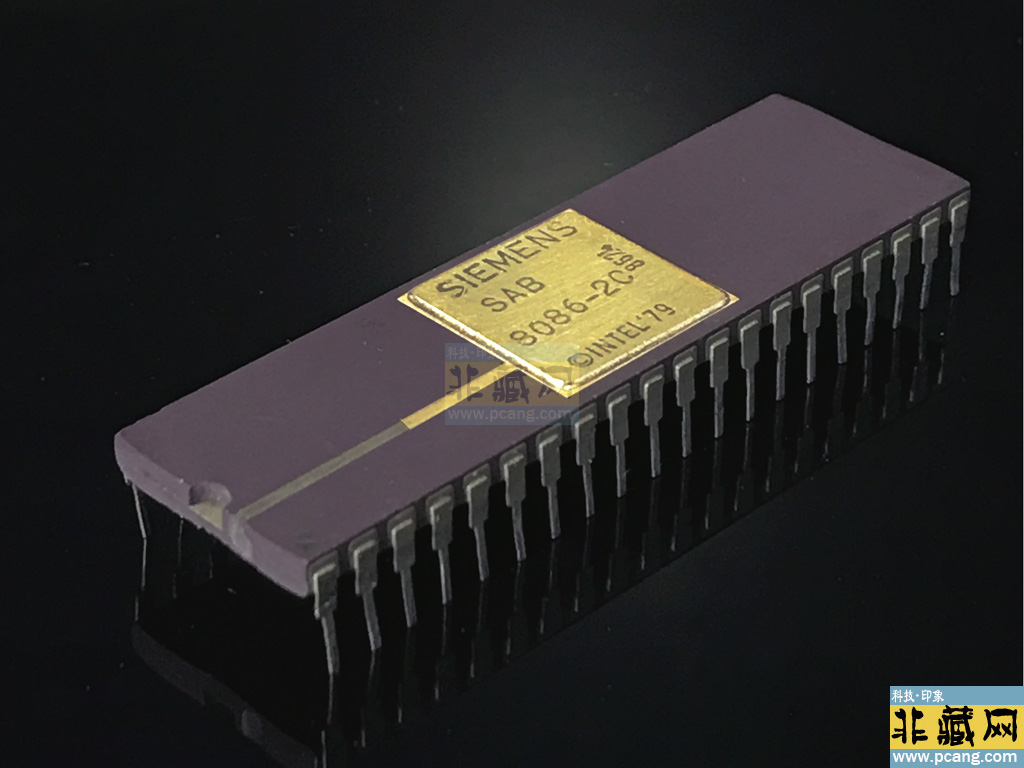

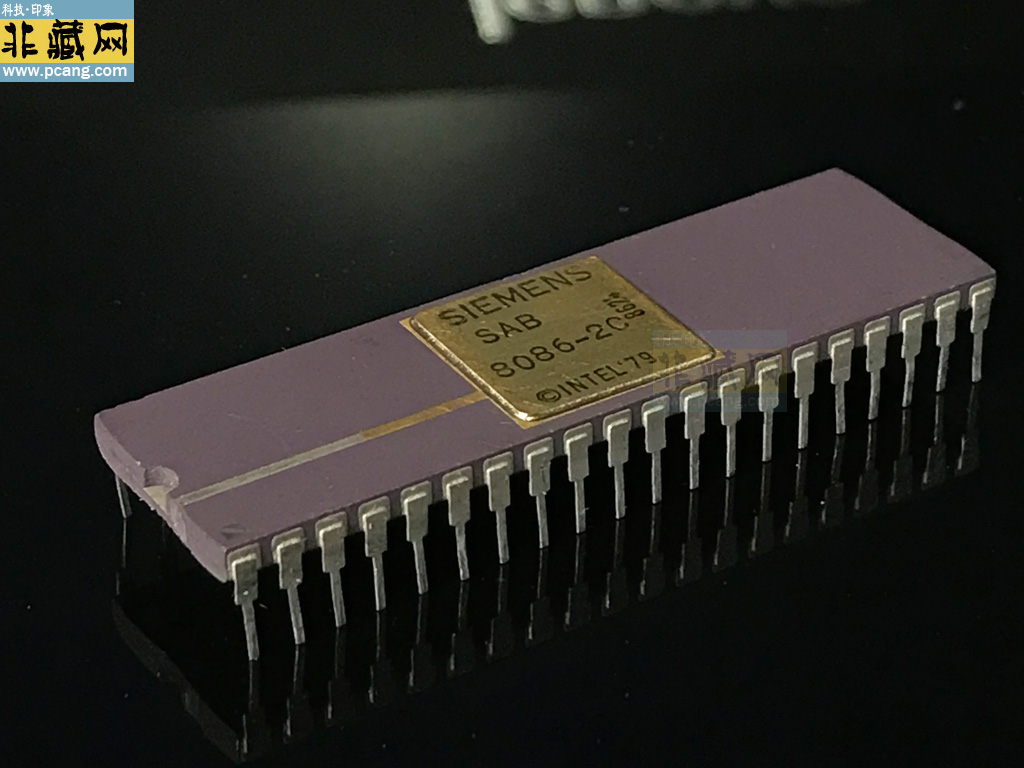

 SIEMENS(西门子) 8086-2C CPU

收藏者:Kane  藏品属地:广东深圳  藏品年代:0000  类目:CPU    核心频率:000MHz   Socket:Sock0  价位代码:FC

SIEMENS(西门子) 8086-2C CPU

SIEMENS(西门子) 8086-2C CPU

西门子生产的 SAB 8086-2-C 是一款基于英特尔8086架构的16位微处理器,属于西门子SAB系列兼容处理器的一员。

1. 技术规格

• 核心频率:8 MHz(核心与板载频率一致)。

• 晶体管数量:29,000个,与原始英特尔8086(29,000晶体管)相同,但频率更高(英特尔8086早期版本为5 MHz)。

• 封装形式:CDIP-40(陶瓷双列直插封装,40引脚),与英特尔8086引脚兼容,可直接替换或用于兼容设计。

• 数据总线:16位,地址总线20位,支持最大1 MB内存寻址。

2. 功能特性

• 完全兼容英特尔8086指令集:可无缝运行基于8086架构的软件和系统,适用于需要高兼容性的工业或嵌入式场景。

• 增强的时钟频率:8 MHz的频率相比原始8086提升了性能,尤其适合对实时性要求较高的应用(如工业控制、早期计算机主板)。

• 低功耗设计:采用硅栅CMOS工艺,工作电压通常为5V,符合当时主流标准。

3. 应用领域

• 工业自动化:用于早期可编程逻辑控制器(PLC)、数控系统等,因其稳定性和兼容性被广泛采用。

• 嵌入式系统:如医疗设备、通信终端等对可靠性要求高的设备。

• 计算机主板:作为替代方案集成于IBM PC兼容机或特定工业计算机中。

4. 市场与供应情况

• 停产状态:西门子已停止大规模生产,但二手市场(如eBay)和电子元件平台(如51电子网)仍有库存,批号多为近年(如2022+),封装以CDIP-40为主。

• 替代方案:若需现代应用,可考虑西门子SIPLUS extreme系列控制器(如SIMATIC S7)或英特尔新一代x86处理器(如酷睿系列),但需重新设计接口和软件。

5. 历史背景

SAB 8086-2-C是西门子在20世纪80年代根据英特尔授权生产的8086兼容处理器之一。该系列处理器在欧洲工业领域广泛应用,尤其在德国制造业中作为关键控制单元,助力了早期自动化技术的普及。

注意事项

• 引脚兼容性:尽管CDIP-40封装与英特尔8086一致,但需确认具体型号(如是否为“-2C”后缀)的电气特性是否完全匹配,避免因批次差异导致的问题。

• 技术文档获取:官方数据手册(datasheet)较难通过公开渠道获取,建议参考英特尔8086文档并结合实际测试验证。
