 SIEMENS(西门子) SAB8086-C CPU

收藏者:Kane  藏品属地:广东深圳  藏品年代:0000  类目:CPU    核心频率:000MHz   Socket:Sock0  价位代码:FC

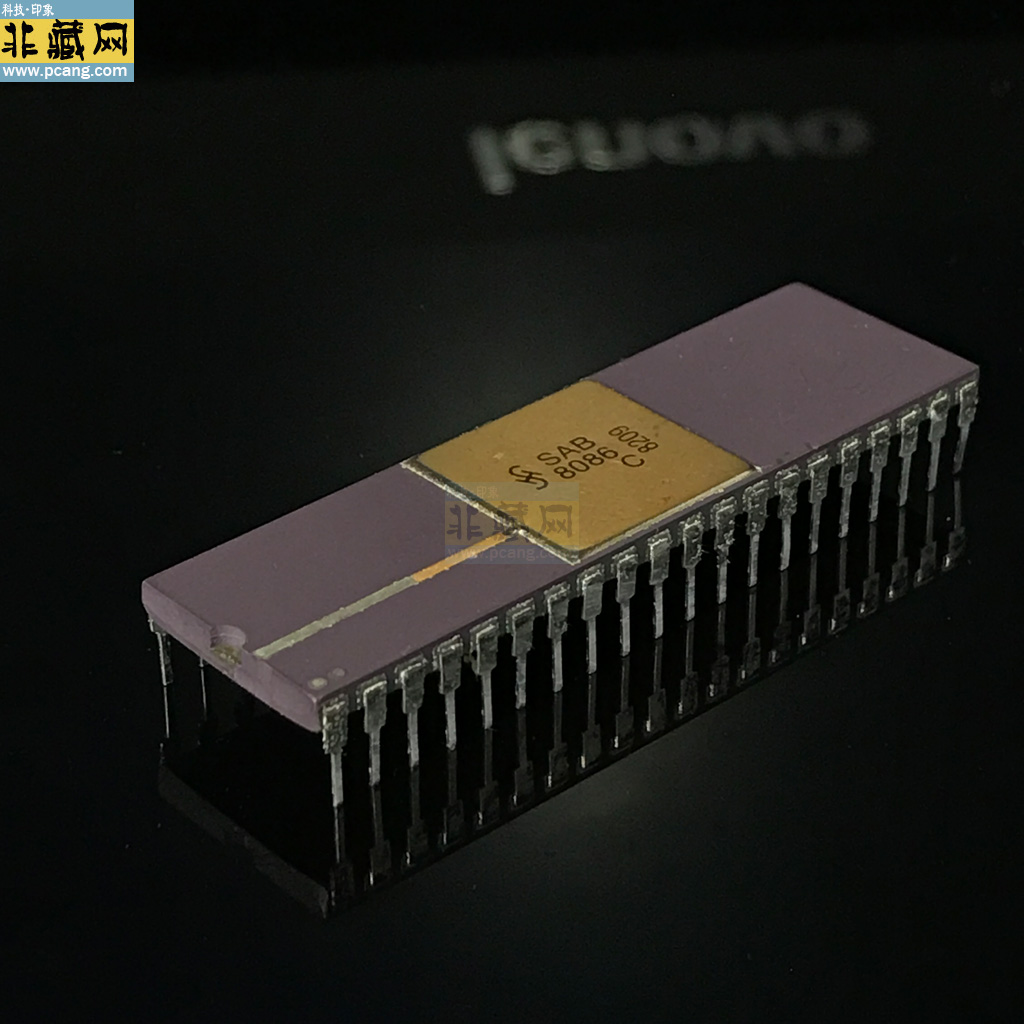

SIEMENS(西门子) SAB8086-C

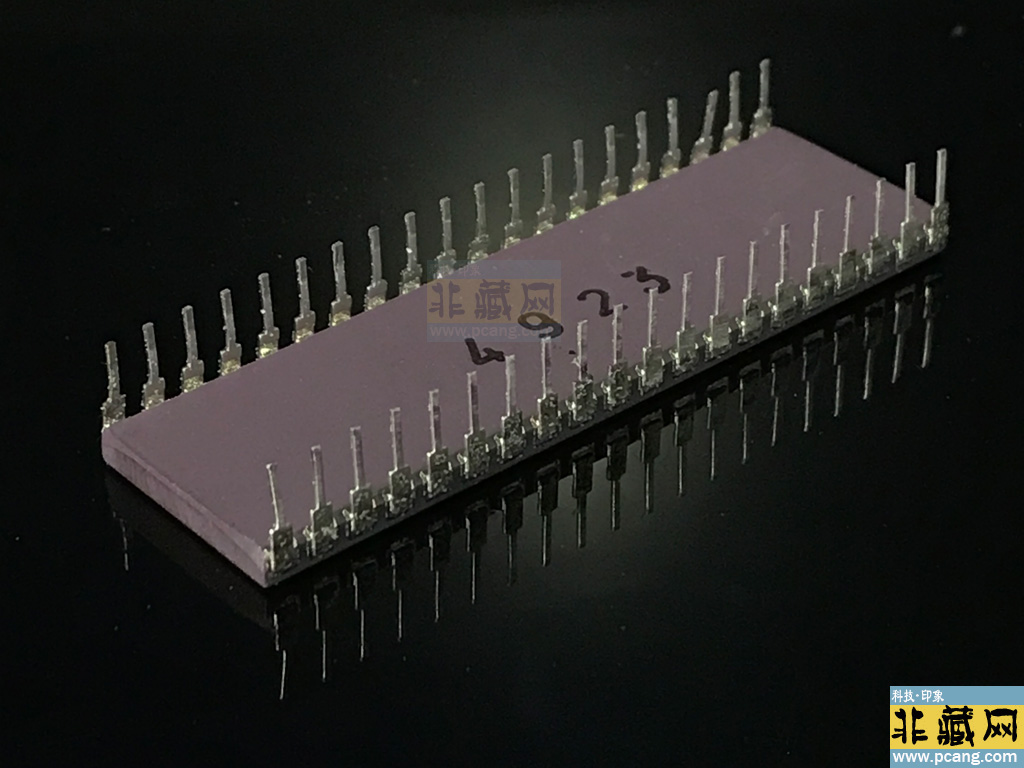

SIEMENS SAB8086-C

     SAB8086-C CPU 是德国西门子(Siemens)在1980年代推出的一款16位微处理器,基于Intel 8086架构设计,主要用于工业控制和嵌入式系统。

1. 技术架构与核心特性

设计本质

• 兼容Intel 8086:

◦ 完全复用Intel 8086的16位指令集和20位地址总线,可直接替换Intel 8086处理器,支持1MB内存寻址。

◦ 采用40引脚DIP封装(CDIP-40),引脚定义与Intel 8086完全一致,兼容Socket 40插槽。

• 工艺与功耗:

◦ 采用3微米HMOS工艺,晶体管数量约29,000个,工作电压+5V,功耗低于Intel同期产品。

◦ 典型主频为5MHz或8MHz,与Intel 8086-5/8MHz版本性能相当,适用于对稳定性要求高的工业环境。

关键参数

• 功能单元:

◦ 包含总线接口单元(BIU)和执行单元(EU),支持指令预取和流水线操作,提升执行效率。

◦ 内置8级指令队列(6字节),减少CPU等待时间,支持动态分支预测。

• 扩展能力:

◦ 支持最小/最大工作模式:最小模式下独立控制总线;最大模式下可连接8288总线控制器,适配多处理器系统。

◦ 兼容Intel 8087数学协处理器,可扩展浮点运算能力。

2. 兼容性与应用场景

硬件适配

• 工业控制:

◦ 广泛应用于西门子早期PLC(可编程逻辑控制器)和数控系统,如SIMATIC S5系列,用于工厂自动化、过程控制等领域。

◦ 支持PROFIBUS现场总线(需扩展接口芯片),适配工业实时通信需求。

• 嵌入式系统:

◦ 用于医疗设备(如早期CT机)、通信基站等对可靠性要求高的嵌入式设备,提供稳定的控制能力。

软件支持

• 操作系统:

◦ 原生支持DOS 1.0-3.3及CP/M-86,可运行汇编语言或C语言开发的工业控制程序。

◦ 部分型号需通过BIOS扩展支持多任务实时操作系统(如VRTX)。

3. 性能表现与对比

实测场景

• 工业控制:

◦ 在SIMATIC S5-115U PLC中,SAB8086-C处理离散量I/O响应时间约100μs,支持高速计数器和PID控制算法。

◦ 运行梯形图逻辑程序时,指令执行速度约0.5μs/条(如LD、OUT指令),满足一般工业时序要求。

• 计算能力:

◦ Dhrystone基准测试得分约16,000 DMIPS,略低于Intel 8086(约17,000 DMIPS),但高于Z8000等竞品。

◦ 浮点运算依赖8087协处理器,性能提升约10倍,可处理工业过程中的复杂数学模型。

对比同期竞品
型号 架构 主频 制程 接口 典型应用 优势
Intel 8086 x86 5-10MHz 3μm HMOS DIP40 早期PC、工作站 生态完善、高性能
Siemens SAB8086-C x86 5-8MHz 3μm HMOS DIP40 工业控制、嵌入式系统 高可靠性、低功耗
Motorola 68000 68K 8MHz 3μm HMOS DIP64 工作站、游戏机 多任务处理能力

4. 历史背景与市场定位

行业背景

• 技术替代需求:

◦ 1980年代初,Intel 8086因产能不足导致供应紧张,西门子通过授权生产SAB8086-C,满足欧洲工业市场对高可靠处理器的需求。

• 西门子的策略:

◦ 结合自身工业自动化优势,将SAB8086-C与PLC、数控系统深度整合,形成硬件-软件-服务闭环解决方案。

市场反馈

• 用户评价:

◦ 正面:在工业环境中平均无故障时间(MTBF)超过10万小时,显著优于同期商用处理器。

◦ 负面:浮点运算依赖外部协处理器,增加系统成本;部分早期型号存在温度敏感问题(需散热片)。

5. 维护与收藏价值

二手市场

• 流通情况:

◦ 成色良好的SAB8086-C在eBay等平台售价约50-100美元,带原装散热片的工业级型号溢价30%。

◦ 日本市场对带西门子原厂标签的型号需求较高,多用于复古工业设备修复。

维护建议

• 硬件适配:

◦ 检查主板电容是否鼓包(如Rubycon ZL系列),需更换为低ESR型号以避免供电不稳。

◦ 工业应用中建议搭配西门子6ES7系列扩展模块,确保兼容性和抗干扰能力。

• 软件适配:

◦ 使用DOSBox-X模拟器可在现代系统中运行SAB8086-C程序,但需通过串口桥接(如USB-to-RS232)模拟工业通信。

6. 信息局限性与推测

关键缺失

• 官方文档稀缺:

◦ 西门子未公开SAB8086-C的详细技术文档,部分功能(如电压调整范围)需通过用户经验推断。

• 超频潜力存疑:

◦ 论坛用户尝试将外频提升至10MHz(原5MHz),但稳定性下降,可能导致数据总线时序错误。

替代方案

• 软件模拟:

◦ 使用Sim8086等模拟器可复现SAB8086-C环境,但无法完全替代硬件体验。

• 硬件替代:

◦ 选择Intel 80C86(CMOS版本)或AMD Am8086,功耗更低且兼容更多现代主板。

结语

西门子 SAB8086-C 是1980年代工业控制领域的经典处理器,凭借高可靠性和对Intel 8086的完美兼容,成为西门子自动化系统的核心组件。尽管受限于制程和架构,但其在工业环境中的稳定性至今仍被认可。对于复古计算爱好者,它是还原早期工业控制系统的关键。
