SNK 2M RAM

收藏者:Kane  藏品属地:广东深圳  藏品年代:1994  类目:内存  容量:2MB  主频:120ns  类型:Fast Page Mode(FPM) 接口类型:30pin  价位代码:FC

SNK 1M RAM

SNK 1M RAM

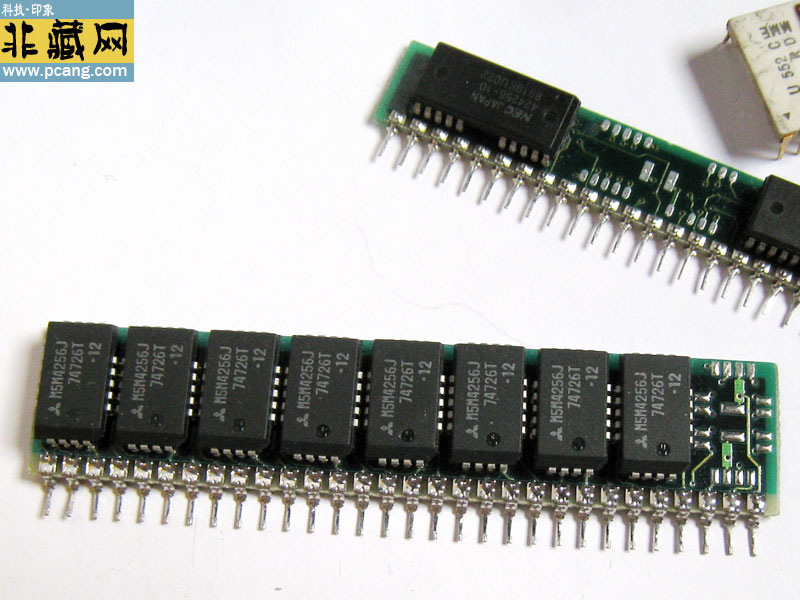

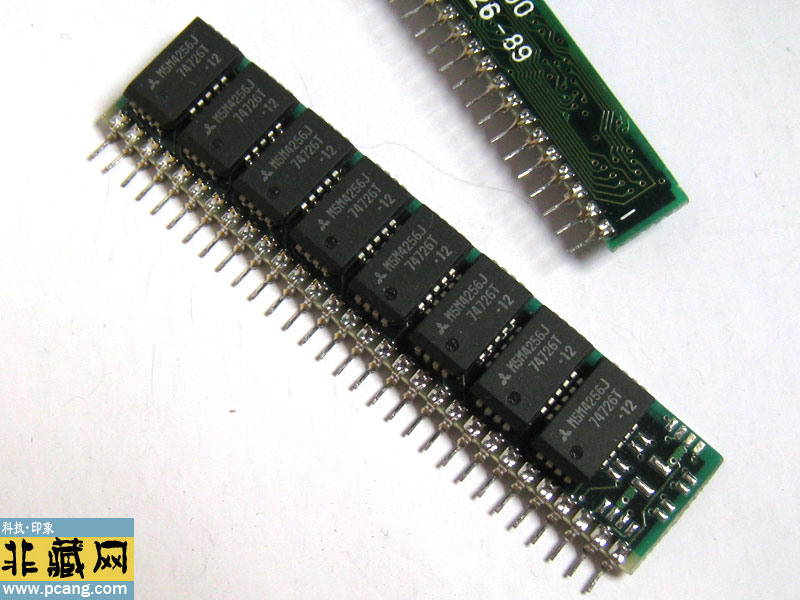

     MSM4256J 74726T-12 是三菱电机(Mitsubishi Electric)在20世纪80年代末至90年代初生产的一款30线单列直插式内存模块(SIMM),主要用于早期IBM PC兼容机(如286、386系统):

一、技术规格与设计特点

1. 容量与速度

◦ 模块由8颗MSM4256J芯片组成,每颗芯片容量为256Kbit(32KB),总容量为 2MB(256K x 8)。这一配置在当时属于主流中端规格,适用于运行DOS、Windows 3.1等早期操作系统。

◦ 后缀“-12”表示内存的访问时间为 120ns,属于Fast Page Mode(FPM)类型,是当时较为常见的速度等级。

2. 接口与兼容性

◦ 采用 30针SIMM接口,数据宽度为8位,需成对或成组安装以匹配主板总线宽度(如286系统需2条组成16位通道)。

◦ 工作电压通常为5V,与现代内存(如DDR系列)完全不兼容,仅适用于特定复古主板。

3. 封装与工艺

◦ 芯片采用陶瓷或塑料封装,表面印有“MSM4256J”及生产日期代码(如“74726T”中的“74”可能代表1994年第7周)。

◦ 模块设计为单面布局,无奇偶校验芯片,属于非校验型内存。

二、历史背景与适用场景

1. 技术演进

◦ 30线SIMM是内存模块化的早期形态,取代了独立DIP芯片,简化了安装与维护。MSM4256J作为典型代表,广泛应用于1986-1993年间的PC,如Compaq Deskpro、IBM PS/2等机型。

◦ 由于30线SIMM带宽限制(8位),后续被72线SIMM(32位)及DIMM接口取代。

2. 典型应用

◦ 适用于运行轻量级软件,如WordStar、Lotus 1-2-3,或早期游戏(如《命令与征服》DOS版)。

◦ 最大支持单条2MB容量的主板(如Intel 82302芯片组)可通过扩展至4-8条实现8-16MB总内存,以满足Windows 95初期需求。

三、市场现状与收藏价值

1. 二手市场与流通

◦ 现存模块多为拆机品,完整无故障的价格在 50-200元人民币 之间,具体取决于成色和品牌(三菱原厂模块溢价约30%)。

◦ 主要流通渠道为复古计算机论坛(如Vintage Computer Federation)、eBay及国内闲鱼平台,需注意测试兼容性。

2. 收藏意义

◦ 作为三菱半导体业务的历史见证,MSM4256J对研究早期内存技术演进具有实物价值。

◦ 完整盒装新品(含原始标签)在收藏市场可达 500元以上,但极为罕见。

四、使用注意事项

1. 硬件适配

◦ 需确认主板支持30线SIMM插槽及相应容量限制(部分老主板单槽仅支持1MB)。

◦ 安装时需成对插入相同容量模块,并注意金手指氧化问题(可用橡皮擦清洁)。

2. 替代方案

◦ 若需升级复古系统,可寻找同规格的其他品牌模块(如Hitachi HM512256、NEC uPD4256),但需确保速度(-12或更快)一致。

◦ 现代系统无法直接使用,需通过ISA转PCI桥接卡(如Tulip ISA-PCI Adapter)实现转接,但兼容性不稳定。

   如需进一步验证模块参数,可使用EPROM编程器(如TL866II)读取芯片ID,或通过示波器测量信号时序。对于收藏者,建议使用防静电袋封装并存放于干燥环境,避免长期通电导致电容老化。
