TI TI486DX2-G80 ：Cyrix设计、TI代工的高频486兼容处理器

1. 架构背景与技术特性

• 起源与设计：
TI486DX2-G80是德州仪器（TI）基于Cyrix 486DX2架构代工生产的32位微处理器，属于第二代x86兼容芯片。Cyrix最初设计的486DX2旨在以低成本实现高频性能，TI通过代工获得技术授权后，推出自有品牌版本。

◦ 核心架构：
兼容Intel 486 DX2指令集，支持32位数据总线和32位地址总线（4GB寻址空间），内置1KB一级缓存（指令+数据），无集成浮点运算单元（FPU），需外接80387协处理器扩展。

◦ 制程与封装：

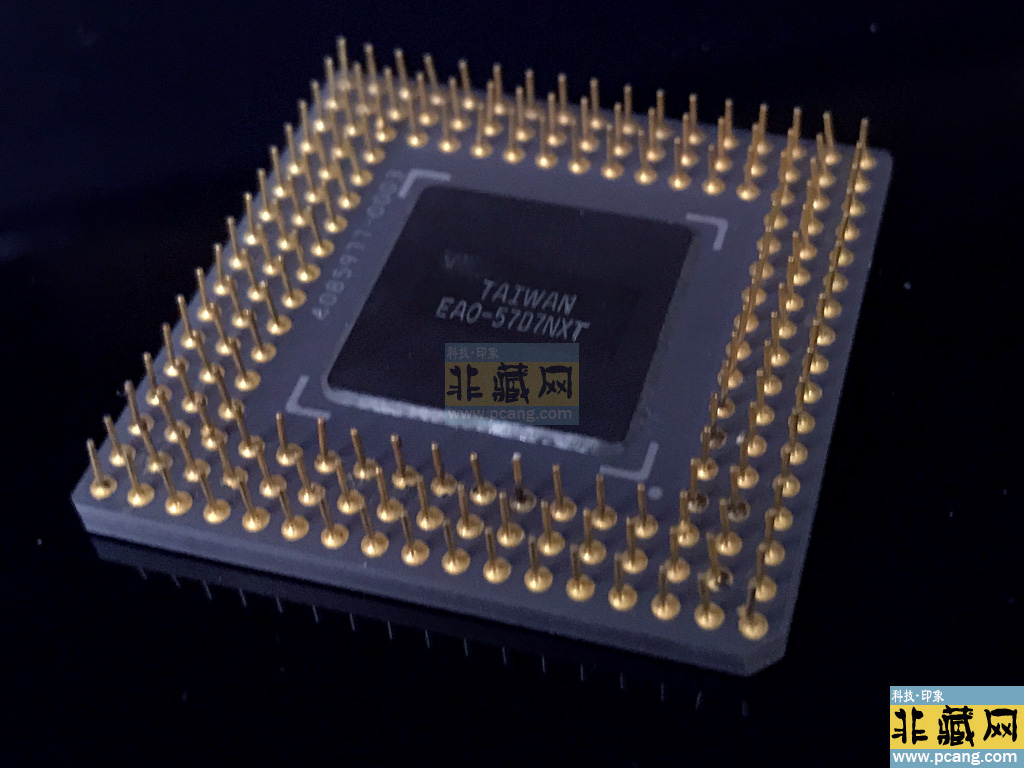

采用0.8微米CMOS工艺（部分资料推测为1微米），核心电压3.45V，典型功耗约4.2W。封装形式为168引脚陶瓷PGA（CPGA），兼容Socket 3接口，引脚定义与Intel 486 DX2完全一致，可直接替换。

◦ 倍频技术：
采用2倍频设计，内部核心频率40MHz，外部总线频率80MHz，突破了Intel 486 DX2/66的外频限制（33MHz），成为当时少数支持80MHz外频的486处理器之一。

2. 性能表现与市场定位

• 基准性能：
在80MHz主频下，整数运算性能约18 MIPS，浮点运算依赖外部80387（如Cyrix 487S），性能接近Intel 486 DX2/66。实测《毁灭战士》帧率约22 FPS（VGA模式），超频至100MHz后提升至28 FPS。

• 超频潜力：
因工艺限制，TI486DX2-G80稳定超频至100MHz需主板支持（如升技BE6-II），极限可达120MHz但可能导致系统不稳定。相比之下，TI的486DX系列（如TI486DX-100）因缓存优化，超频表现更优。

• 市场定位：

◦ 主流PC市场：90年代中期用于台湾大众电脑（FIC）PA-2013主板、宏碁Aspire 2000系列笔记本，替代Intel 486 DX2以降低成本。

◦ 工业与嵌入式：因高频特性，被用于西门子S7 PLC扩展模块和医疗仪器主控单元，适应高速数据处理需求。

3. 兼容性与开发资源

• 硬件兼容：

◦ 引脚定义与Intel 486 DX2完全一致，但需注意部分早期主板（如华硕P2B）的BIOS可能不识别TI品牌，需手动设置外频为80MHz。

◦ 支持3.3V/5V混合电压模式，可通过\overline{VCC3}引脚切换，适应不同主板供电设计。

• 开发工具：

◦ 编译器：NASM支持486汇编编程，SDCC可生成高效C代码，兼容DOS/Windows 3.1开发环境。

◦ 仿真器：Bochs可模拟Socket 3平台，支持TI486DX2-G80的指令集和时序调试。

4. 市场现状与收藏价值

• 库存与价格：
全新库存稀缺，二手市场（如eBay、VOGONS论坛）偶见拆机品，价格约$120-$300/片，陶瓷封装版本溢价30%。需注意区分“G80”与“G66”：后者为66MHz版本，性能略低。

• 真伪鉴别：

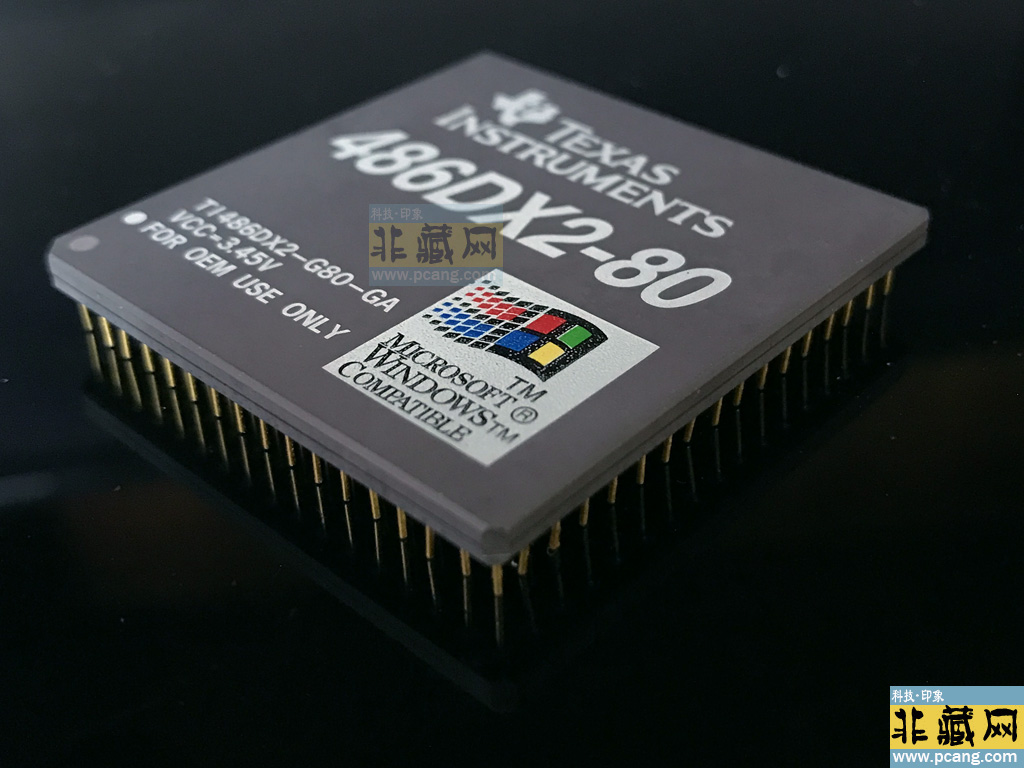

◦ 正品顶盖印有“TI”“TI486DX2-G80”及生产日期（如“9428”表示1994年第28周），引脚镀金且无氧化痕迹。

◦ 使用CHKCPU工具可验证芯片ID，显示为“TI 486 DX2 (486 DX2) 80MHz”。

5. 技术遗产与社区影响

• 行业影响：
TI通过代工Cyrix设计积累了x86生产经验，其高频策略为后续AMD K6处理器提供了参考。此外，TI的兼容策略促使Intel加速专利诉讼，间接推动了x86市场的技术竞争。

• 爱好者社区：

◦ VOGONS论坛设有TI 486专题板块，提供超频指南、主板兼容性列表和故障排除方案。

◦ 开源项目“486emu”维护了TI486DX2-G80的详细时序模型，支持高精度模拟旧系统运行环境。

总结

TI TI486DX2-G80是90年代x86市场的重要参与者，凭借Cyrix的高频设计和TI的代工优势，成为Intel 486 DX2的主要替代品。尽管技术上未超越原版，但作为历史产物，它见证了半导体产业的竞争与合作，至今仍在复古计算和嵌入式开发中焕发余热。
