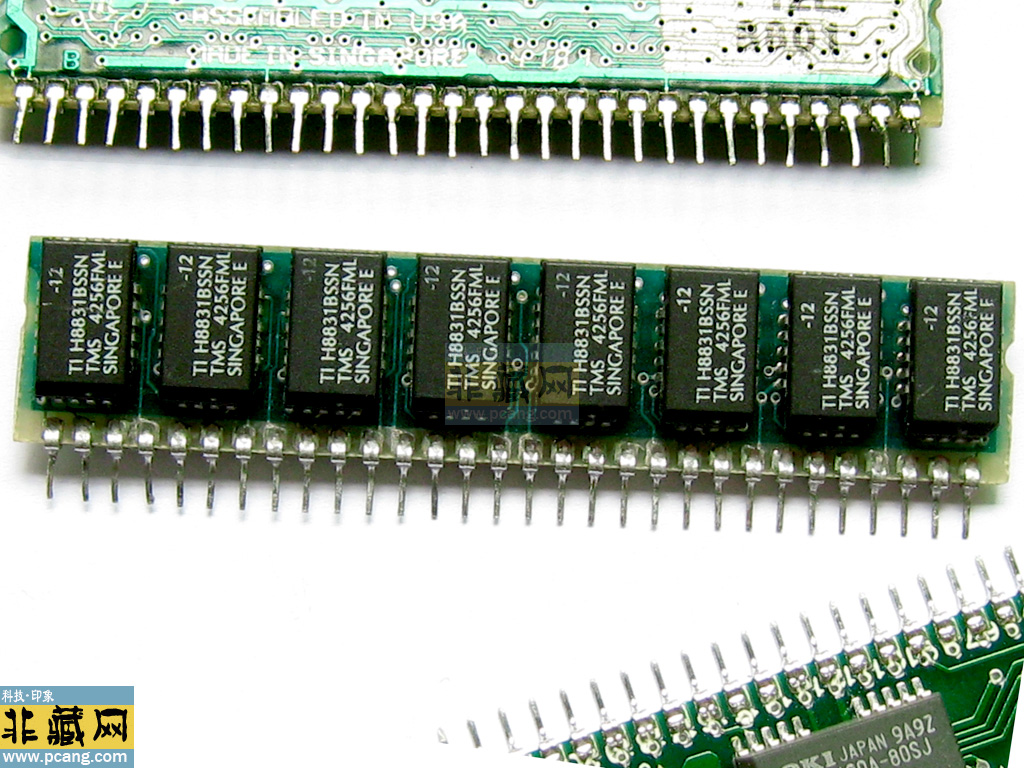

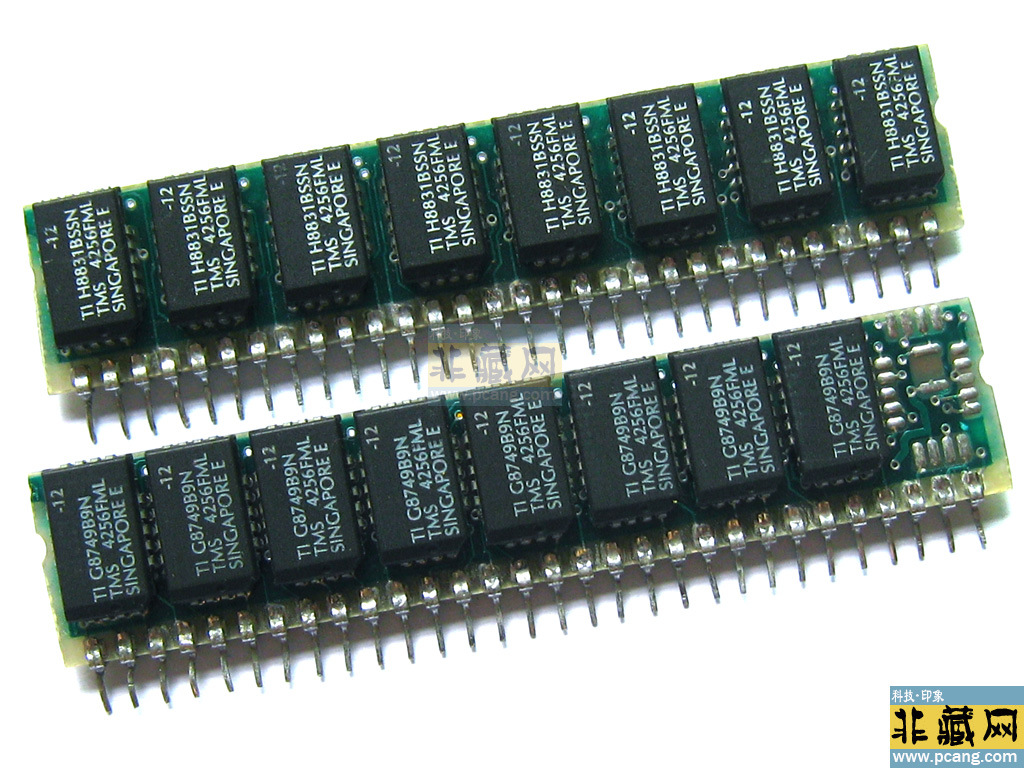

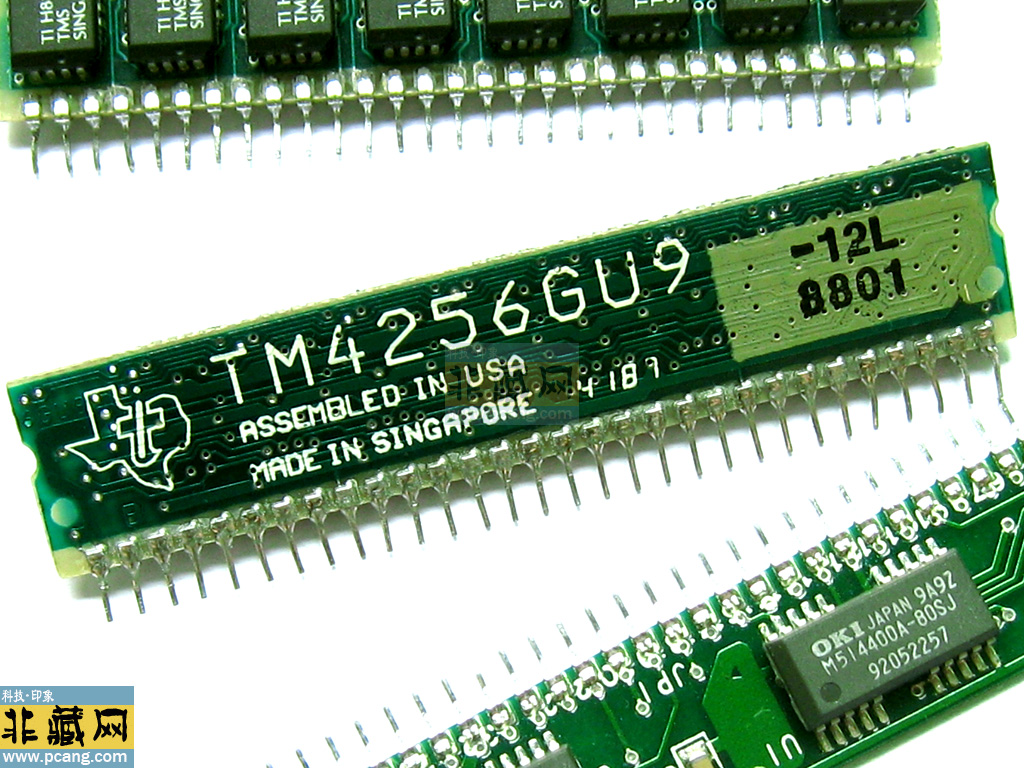

Ti TM4256GU9(Creative SoundRam)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1988  类目:内存  容量:1MB  主频:120ns  类型:DRAM  接口类型:30pin  价位代码:FC

ti RAM

TOYOCOM 128K RAM

TOYOCOM 128K RAM

德州仪器(Texas Instruments)的 TM4256GU9 是一款DRAM(动态随机存取存储器)SIMM(单列直插式内存模块),主要用于早期计算机系统或工业设备的内存扩展。

一、技术参数与设计特性

1. 核心规格

◦ 容量与结构:该模块为 256K x 9 位组织,总存储密度为 2,359,296 位,支持异步操作。

◦ 访问速度:根据后缀不同,访问时间分为 120ns(-12L)、150ns(-15L)、200ns(-20L) 三个版本,适用于不同速度需求的系统。

◦ 电压与功耗:工作电压为 5V(±10%),采用NMOS技术,属于早期低功耗设计。

◦ 封装形式:SIMM-30 接口,尺寸为 3.500 x 0.650 英寸,包含30个引脚,支持表面贴装(但模块本身为插件式)。

2. 电气特性

◦ 支持 RAS Only/CAS Before RAS/Hidden Refresh 等控制逻辑,符合当时DRAM的标准时序协议。

◦ 工作温度范围为 0°C至70°C,适用于商业级应用。

二、应用场景与历史背景

1. 典型用途

◦ 早期计算机系统:作为20世纪80-90年代主流的内存扩展方案,用于PC、工作站或服务器(如IBM PC/AT兼容机)。

◦ 工业控制设备:因其稳定性和耐温性,被用于工业自动化、嵌入式系统等领域。

◦ 特定仪器仪表:例如医疗设备、通信基站中的数据存储模块。

2. 技术背景

◦ 该模块属于TI早期DRAM产品线,其设计基于 TMS4256FML-12 集成电路(每模块集成9颗芯片),符合1989年TI MOS内存数据手册中的规格。

◦ 由于采用NMOS技术,功耗较高,但成本低于同期CMOS产品,适合对成本敏感的应用。

三、供应与采购信息

1. 市场现状

◦ 现货供应:多个分销商(如Electronics Surplus、Alibaba供应商)提供全新或库存产品,价格从 $4.00(单颗) 到 ¥7.74(批量) 不等。

◦ 状态:Rochester Electronics等代理标注为 Active,但TI官网未直接列出,可能已由第三方代理维护。

2. 采购注意事项

◦ 兼容性验证:需确认目标系统支持SIMM-30接口及5V供电。

◦ 库存风险:由于生产年代久远,部分批次可能存在老化问题,建议选择正规分销商并要求提供测试报告。

四、替代方案与升级建议

1. 直接替代型号

◦ 三星KMM59256BN-10:同为256Kx9 SIMM模块,访问时间100ns,采用CMOS技术,功耗更低,但需注意电压兼容性(5V)。

◦ 美光MT48LC4M32B2:现代SDRAM模块,容量更大(4Mx32位),支持3.3V,需配合新主板使用。

2. 系统升级建议

◦ 接口转换:若需在现代设备中使用,可通过 SIMM转DIMM转接卡 适配,但需注意时序匹配。

◦ 整体替换:对于性能要求较高的场景,建议采用DDR/DDR2等新型内存方案,并更换主板以支持新接口。

五、技术支持与文档资源

1. 数据手册

◦ 可通过 Datasheets360 等平台获取详细规格(如TM4256GU9-12L的PDF手册),包含引脚定义、时序图及典型应用电路。

◦ TI的 1989 MOS Memory Data Book 提供了该系列产品的设计背景和通用应用指南。

2. 社区与论坛

◦ TI E2E社区:虽未直接讨论TM4256GU9,但可参考DRAM模块的通用设计问题(如信号完整性、电源管理)。

◦ 复古计算论坛:如Vintage Computer Federation,用户分享SIMM模块的历史应用和故障排查经验。

六、总结

     TM4256GU9 是TI在20世纪80年代推出的经典DRAM模块,其技术参数和设计特性反映了当时内存技术的特点。尽管已被现代内存方案取代,但其在特定复古系统或工业设备中仍有应用价值。采购时需注意兼容性和库存质量,升级时可考虑接口转换或整体替换方案。
