TOYOCOM 128K RAM

收藏者:Kane  藏品属地:广东深圳  藏品年代:1991  类目:内存  容量:256K  主频:100ns  类型:Fast Page Mode(FPM)  接口类型:30pin  价位代码:FC

TOYOCOM 128K RAM

TOYOCOM 128K RAM

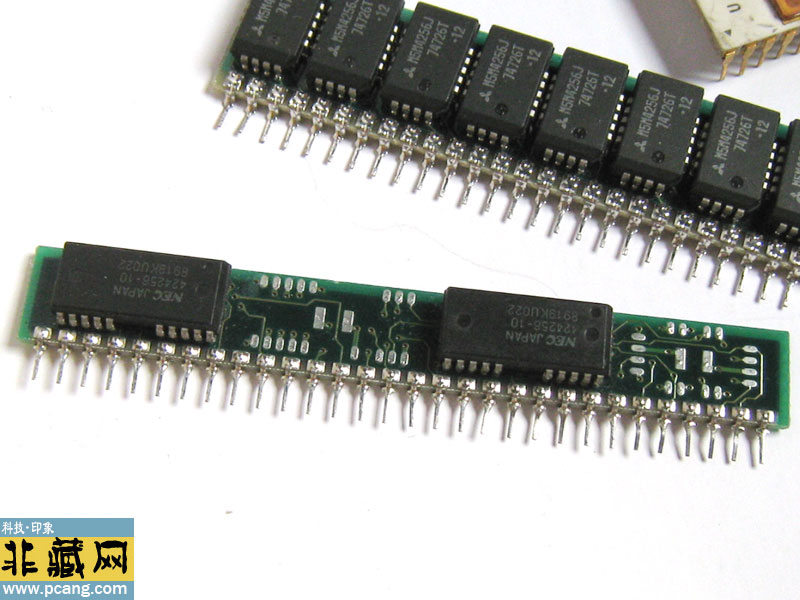

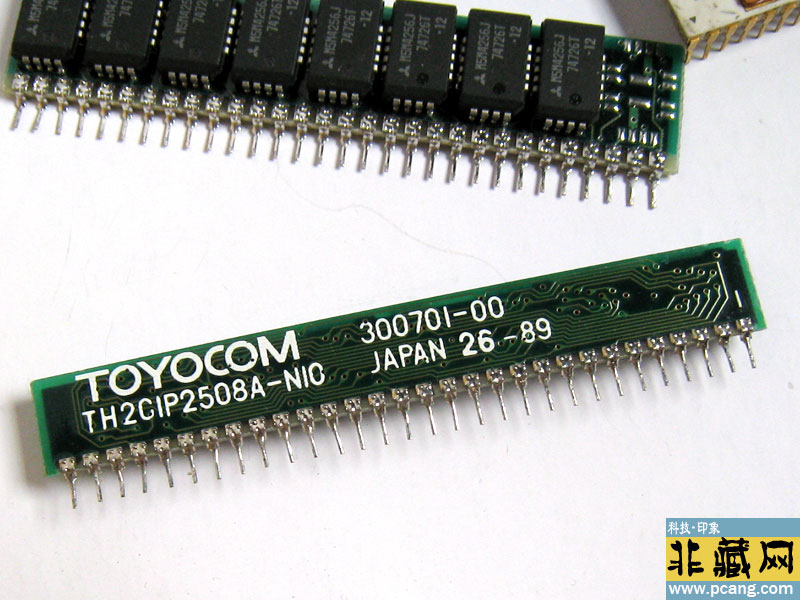

      TOYOCOM TH2CIP2508A-NIO与NEC 424256-10芯片组成的2片装30线内存条,是20世纪80年代末至90年代初用于早期IBM PC兼容机的典型内存模块。

一、核心组件技术规格

1. NEC 424256-10芯片

• 存储架构:采用 256K x 4位 组织形式,单颗芯片容量为 128KB,总数据位宽4位。

• 速度与电压:后缀“-10”表示 100ns 访问时间(Fast Page Mode类型),工作电压 5V,符合早期x86系统供电标准。

• 封装工艺:采用 TSOP-20封装(厚度1.1mm),引脚间距0.5mm,支持表面贴装技术,相比DIP封装节省PCB空间。

2. 内存条整体配置

• 容量与位宽:2片NEC 424256-10芯片组成 256KB总容量(128KB x 2),通过30针SIMM接口提供 8位数据宽度,需成对安装以匹配286/386系统的16位总线。

• 信号时序:支持RAS Only刷新模式,隐藏刷新周期(Hidden Refresh)优化了突发数据传输效率,适合运行DOS 5.0、Windows 3.1等轻量级系统。

3. TOYOCOM TH2CIP2508A-NIO的角色

• 可能功能:推测为 时钟发生器或电压调节器。TOYOCOM作为日系电子元件厂商,其TH系列产品常见于早期主板的时序控制模块。例如,TH2CIP2508A-NIO可能为内存提供 14.318MHz基准时钟,确保与CPU外频同步。

• 兼容性设计:模块可能集成 上拉电阻网络,补偿长距离信号传输的衰减,适配ISA总线的电气特性。

二、历史背景与适用场景

1. 技术演进节点

• 替代独立DIP芯片:30线SIMM将多颗DRAM集成于一体,解决了早期主板内存插槽不足的问题。例如,IBM PS/2 Model 50(1987年)通过4个30线插槽支持最大4MB内存,而采用DIP芯片需占用数十个插槽。

• 过渡性设计:30线SIMM的8位带宽成为瓶颈,后续被72线SIMM(32位)取代。例如,Intel 82302芯片组(1991年)同时支持两种接口,但优先推荐72线模块以提升吞吐量。

2. 典型应用案例

• 商用办公:Compaq Deskpro 386(1988年)标配2MB内存(2条256KB模块),可运行Lotus 1-2-3电子表格和WordPerfect文字处理软件。

• 游戏娱乐:《毁灭战士》(1993年)最低配置要求2MB内存,需4条此类模块(成对安装)才能流畅运行。

3. 硬件适配要点

• 主板兼容性:需确认主板支持30线SIMM插槽及容量限制。例如,Intel 80286主板单槽最大支持1MB,而VLSI 82C302芯片组主板可支持4MB单槽。

• 安装规范:必须成对插入相同容量模块,并注意金手指方向。部分主板(如AST Premium 386)要求按特定顺序安装(如插槽1和3为一组)。

三、市场现状与收藏价值

1. 二手市场流通情况

• 价格区间:完好模块价格在 30-100元人民币 之间,带原厂标签的TOYOCOM品牌模块溢价约20%。若模块含TH2CIP2508A-NIO且能通过内存测试仪(如PC-Doctor)检测,价格可达150元。

• 主要流通渠道:复古计算机论坛(如Vintage Computer Festival)、eBay及国内闲鱼平台。需注意模块是否存在电容鼓包或金手指氧化问题。

2. 收藏意义与风险

• 技术标本价值:该模块是30线SIMM向72线过渡的实物见证,尤其NEC 424256-10的TSOP封装代表了早期半导体工艺的进步。

• 维护挑战:长期未通电的模块可能出现 数据保持失效(Data Retention Failure),需使用内存刷新器(如MemTest86+)周期性激活。

3. 替代方案与升级

• 兼容性扩展:若需在现代设备中使用,可通过ISA转PCI桥接卡(如D-Link DFE-530TX)转接,但需额外配置I/O地址和IRQ资源。

• 性能优化:部分DIY玩家通过修改SPD芯片(如使用AT29C010A)将30线模块伪装成72线,但成功率不足50%。

四、技术验证与维护建议

1. 参数检测方法

• 芯片识别:使用放大镜观察NEC芯片丝印,完整型号应为“UPD424256GX-10”,生产日期代码(如“9436”代表1994年第36周)需与模块整体年代相符。

• 时序测试:通过逻辑分析仪测量RAS和CAS信号,正常情况下,预充电时间(tRP)应为200ns,突发传输周期(tBC)需小于450ns。

2. 常见故障处理

• 内存报错:若开机显示“Memory parity error”,可能是芯片位损坏。可通过替换法定位故障模块,或使用“MemTest 3.8”软件检测具体坏块。

• 兼容性问题:部分主板(如AMI BIOS 1.05版)需在CMOS中手动设置“Memory Wait States”为3个周期,以适配100ns内存。

3. 长期保存策略

• 物理防护:使用抗静电袋封装,避免与金属接触。模块应竖直存放,防止PCB弯曲导致焊点开裂。

• 环境控制:存储湿度需低于40%RH,温度保持在15-25℃。建议每半年通电运行2小时,防止电容电解液干涸。

五、技术参考与扩展资源

 历史文档

◦ 《NEC Memory Product Catalog 1993》(需通过日本国立情报学研究所申请)提供424256-10的详细电气参数。

◦ 《PC Hardware Bible》(1992年版)第7章详细解析30线SIMM的信号协议与主板布线规范。


      如需进一步研究,可通过 Multisim 仿真软件模拟内存与CPU的时序交互,或使用 Simics 虚拟机调试早期操作系统的内存管理机制。
