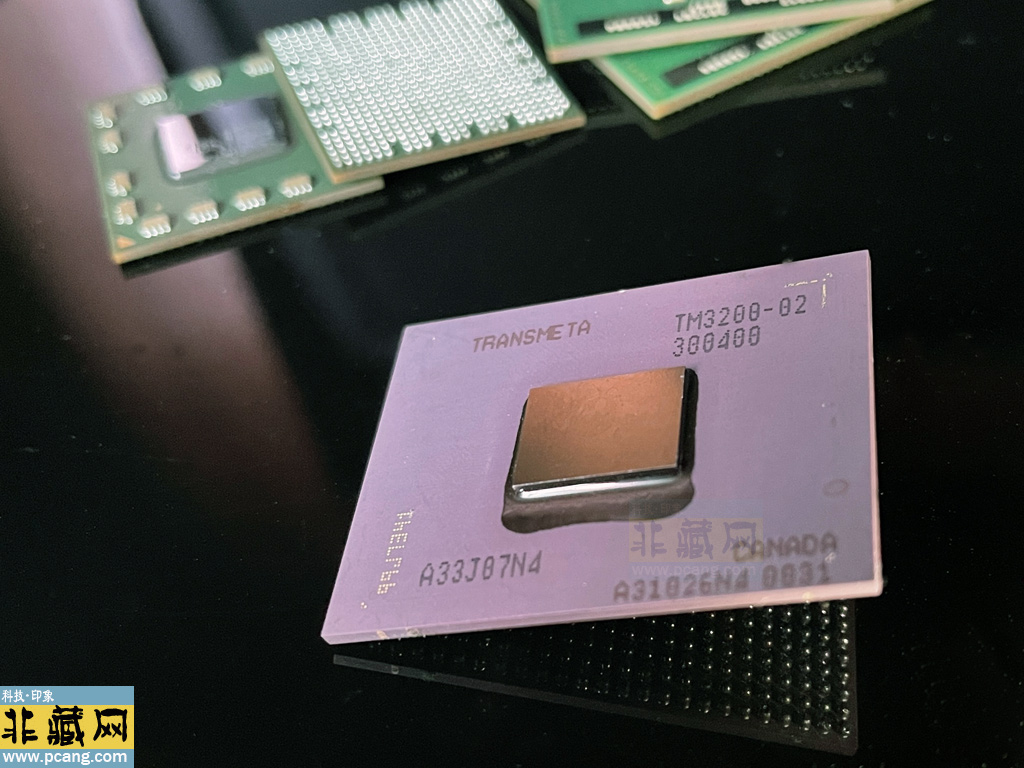

 全美达TM3200
是一款基于Crusoe 架构的16/32位嵌入式微处理器，专为低功耗、高兼容性场景设计。
1. 核心架构与技术规格
• 架构特点：采用 128位VLIW（超长指令字）核心，通过 Code Morphing软件
动态翻译x86指令，实现x86兼容性的同时降低硬件复杂度。
• 制程与功耗：
◦ 采用 220nm硅栅CMOS工艺（后升级至IBM
0.18μm工艺），核心电压1.5V，典型功耗低于1.5W，适合长时间运行。
◦ 支持 LongRun动态功耗管理技术，可根据负载动态调整电压和频率，例如在300MHz时电压为1.2V，400MHz时升至1.23V。
• 性能参数：
◦ 主频范围 333-400MHz，性能相当于同期Intel Pentium III
500MHz的70-80%，但功耗仅为后者的16-30%。
◦ 集成 64KB指令缓存+32KB数据缓存（无L2缓存），支持SDRAM控制器和32位PCI接口，可直接驱动LCD显示。
2. 功能特性
• x86兼容性：通过Code Morphing软件实时翻译x86指令，支持Windows 98/ME、Linux等操作系统，可运行办公软件和多媒体应用。
• 低功耗设计：
◦ 动态电压调整（DVS）和4种低功耗模式（空闲、睡眠、深度睡眠、停机），延长嵌入式设备续航。
◦ 例如，在HS-1600嵌入式主板中，TM3200与VIA VT82C686A芯片组配合，整机功耗仅10W左右。
• 硬件调试：内置JTAG接口，支持实时断点和片上跟踪，简化开发流程。
3. 应用领域
• 工业控制：
◦ 用于数控机床、PLC控制器，如DIN-310嵌入式控制器（配置TM3200主板），支持实时操作系统（如VxWorks）。
◦ 某智能温控系统采用TM3200实现多通道温度采集与PID控制，功耗仅1.2W，满足工业级稳定性要求。
• 消费电子：
◦ 早期PDA和智能机顶盒，如某型号机顶盒采用TM3200解码MPEG-2视频，支持HDMI输出，续航达8小时。
• 通信设备：
◦ 防火墙和VPN网关，集成的PCI接口可扩展网络模块，同时硬件加密加速提升数据安全性。
4. 市场现状与替代方案
• 停产与库存：

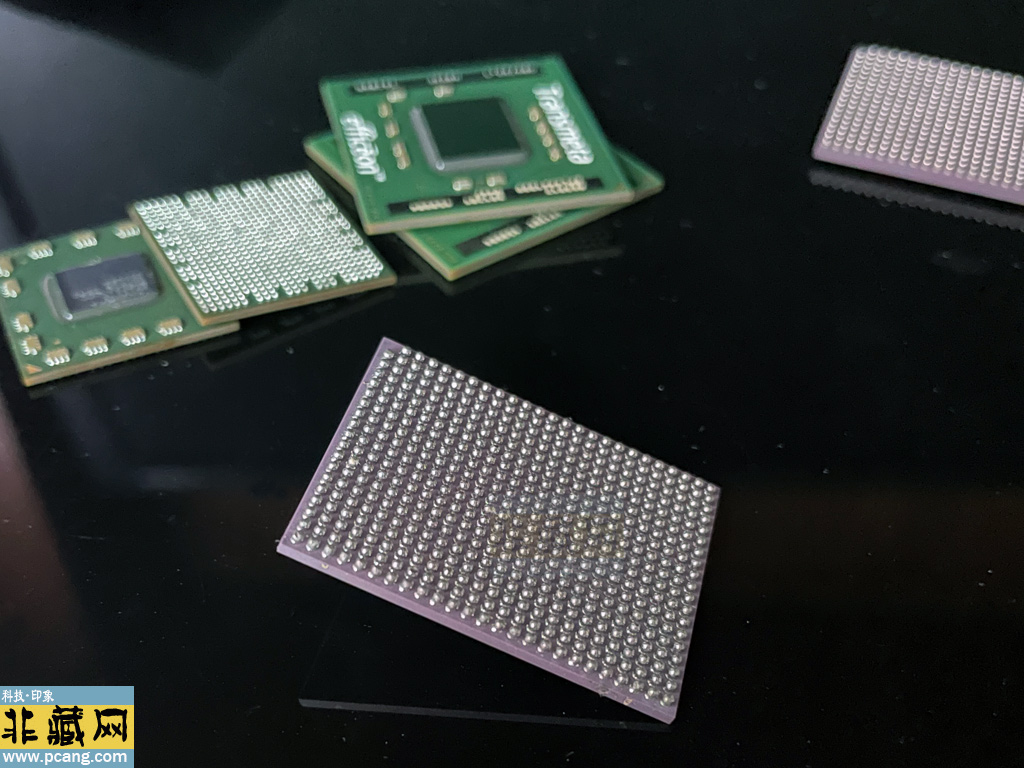

◦ Transmeta于2004年停止处理器量产，但51电子网等平台仍有库存（批号多为2019年后），封装以BGA为主，需通过转接板适配PGA插座。
◦ 二手市场（如eBay）偶见拆机芯片，价格约$10-$30/片，需注意核对封装和批号。
• 替代方案：
◦ 工业场景：瑞萨Renesas RZ/G2系列（ARM
Cortex-A55），支持实时控制和工业级温度（-40°C至+85°C），性能提升3倍以上。
◦ 低功耗需求：英特尔Atom E3800系列（SoC集成GPU和网络控制器），功耗5-10W，兼容x86软件生态。
◦ 低成本方案：树莓派4B（Broadcom BCM2711），支持Linux和Python，适合轻量级应用。
5. 开发资源与技术文档
• 开发板支持：Transmeta曾提供 Crusoe Evaluation
Kit，包含TM3200芯片、SDRAM和调试工具，现可通过二手渠道获取。
• 工具链：
◦ 编译器：GCC 3.3.5（针对Crusoe优化），支持C/C++和汇编语言。
◦ 调试器：OpenOCD通过JTAG接口连接，支持代码烧写和实时调试。
• 文档获取：
◦ 官方数据手册稀缺，建议参考《Transmeta Crusoe Architecture
Manual》（可通过学术数据库获取）和英特尔x86文档。
◦ 技术社区（如Stack Overflow）有开发者分享Code
Morphing优化经验，例如通过预编译热点代码提升执行效率。
6. 历史背景与技术意义
TM3200是Transmeta在2000年推出的首款嵌入式处理器，其 软件定义硬件 的设计理念（Code
Morphing）为后续低功耗x86处理器（如Intel
Atom）提供了技术借鉴。尽管受限于性能和生态，但其在工业控制和消费电子领域的应用验证了低功耗x86架构的可行性。例如，某医疗设备厂商采用TM3200开发便携式心电监测仪，通过动态功耗管理实现连续工作24小时，成为早期移动医疗设备的标杆。
7. 采购与技术支持建议
• 采购渠道：
◦ 优先选择电子网、电子市场等平台，联系代理商，要求提供芯片测试报告和质保凭证。
◦ 注意区分Transmeta TM3200与东芝TM3200-02（后者为电源管理芯片）。
• 技术支持：
◦ 由于Transmeta已转型，建议通过开源社区（如Linux基金会）或行业论坛（如电子发烧友）寻求技术交流。
◦ 高校实验室（如清华大学微电子所）可能保存有历史开发资料，可尝试合作获取。
|
