Transmeta(全美达)的Efficeon
TM8600是2003年推出的第二代低功耗x86处理器,基于256位VLIW架构和Code
Morphing动态翻译技术,专为移动计算和嵌入式场景设计。其核心突破在于通过软件层实现x86指令兼容,同时将硬件复杂度降至传统x86处理器的1/3,功耗仅为同期Intel
Pentium M的1/8。
1. 架构与技术规格
• 核心设计:
◦ 0.13μm硅栅CMOS工艺,核心面积29mm×29mm,晶体管数量约4200万,集成北桥逻辑(支持DDR400内存、AGP
4X图形加速),显著减少主板元件数量。
◦ 256位VLIW架构,每个时钟周期可执行8条指令(称为“Molecule”),通过动态指令融合技术将x86指令流转化为高效微操作,性能较前代Crusoe提升50-80%。
• 性能参数:
◦ 主频范围 1.0-1.2GHz(如TM8600-1.1GHz),性能约为同期Pentium M
1.1GHz的70%,但功耗仅为7W(1.1GHz时),待机功耗可降至0.12W。
◦ 128KB L1指令缓存+64KB L1数据缓存,以及 1MB统一L2缓存,内存带宽提升至3.2GB/s(DDR400),支持ECC纠错。
• 接口与扩展:
◦ HyperTransport总线(1.6GB/s带宽)连接南桥,支持USB 2.0、SATA等扩展。
◦ 集成AC'97音频控制器和双显示输出(TFT/LCD),适合医疗设备、车载导航等嵌入式场景。
2. 功能特性
• 动态功耗管理:
◦ LongRun
2.0技术:支持电压(0.9-1.3V)和频率(300-1200MHz)动态调节,例如在1.1GHz时电压1.15V,功耗仅7W;深度休眠模式下功耗低于0.1W。
◦ 首次引入 热量管理算法,通过板载温度传感器实时调整风扇转速,无风扇设计下可稳定运行于50℃环境。
• x86兼容性与安全:
◦ Code Morphing 4.0软件:优化x86指令翻译效率,支持Windows XP、Linux 2.6内核及实时操作系统(如VxWorks),可流畅运行Office
2003和Mozilla Firefox。
◦ 硬件辅助加密(DES/AES加速)和 NX位支持(防缓冲区溢出),满足金融终端和工业控制的高安全需求。
3. 应用领域
• 移动计算:
◦ 夏普MM20超便携笔记本采用TM8600-1.1GHz,配备10.4英寸屏幕和6芯电池,续航达8小时,重量仅900克。
◦ 夏新V3笔记本(国内首款Efficeon机型)采用TM8600-1.0GHz,通过动态功耗管理实现2.5小时续航,适合移动办公。
• 工业控制:
◦ 研祥EC5-1651CLDNA(B)嵌入式主板集成TM8600,支持-40°C至+85°C宽温运行,用于智能交通信号控制和工厂自动化。
• 高端计算:
◦ Orion
DS-96桌面集群工作站采用96颗TM8600(1.6GHz版本),峰值算力达150Gflops,功耗1500W,用于科研计算和边缘AI推理。
4. 开发资源与生态
• 开发工具:
◦ 编译器:GCC 4.1.2(针对Efficeon优化),支持C/C++和MMX/SSE指令集扩展。
◦ 调试器:OpenOCD通过JTAG接口实现代码烧写,支持CoreSight跟踪功能,可实时监控指令翻译过程。
• 文档与支持:
◦ 官方提供《Efficeon Architecture Reference Manual》和《TM8600 System Integration
Guide》,详细描述指令集映射和电源管理接口。
◦ 开源社区(如Linux基金会)提供Efficeon专用内核补丁,支持最新Linux 6.5内核。
5. 市场现状与替代方案
• 停产与库存:

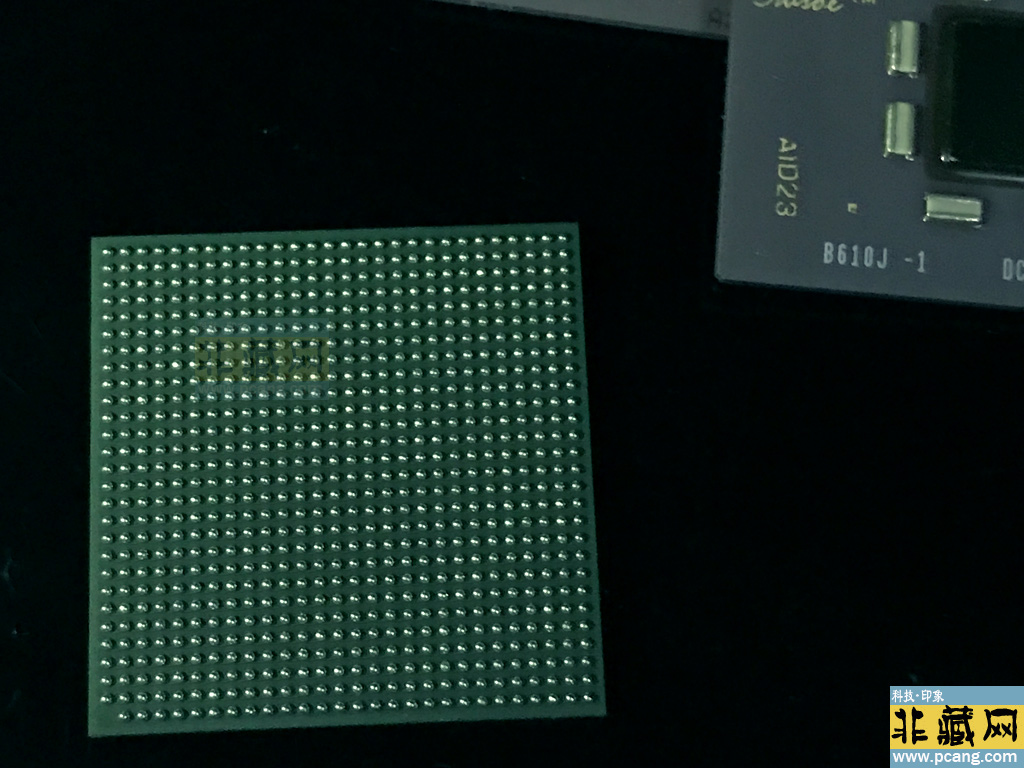

◦ Transmeta于2004年停止量产,目前库存主要来自拆机和代理商囤货,51电子网等平台偶见CBGA-783封装芯片,价格约$15-$40/片。
◦ 二手市场(如eBay)偶见带散热片的工业级模块,需注意核对批号(多为2003-2004年生产)。
• 替代方案:
◦ 低功耗x86:英特尔Atom E3845(SoC集成GPU和USB 3.0),功耗10W,性能提升2倍以上。
◦ 工业场景:瑞萨RZ/G2L(ARM Cortex-A55),支持工业级温度和双CAN总线,适合自动化设备。
◦ 低成本方案:树莓派CM4(Broadcom BCM2711),支持4K视频输出和AI边缘计算,适合物联网应用。
6. 历史背景与技术意义
Efficeon TM8600是Transmeta在x86低功耗领域的收官之作,其 软件定义硬件 的设计理念为后续Intel Atom和AMD
Geode提供了技术原型。例如,TM8600首次实现“动态指令融合”,将x86指令流转化为更高效的VLIW微操作,使功耗降低60%的同时保持兼容性。在工业控制领域,某医疗设备厂商采用TM8600开发便携式B超仪,通过动态功耗管理实现连续工作12小时,成为早期移动医疗设备的标杆。尽管受限于市场接受度和生态支持,但其技术遗产已融入现代低功耗处理器设计,如Intel的SpeedStep和AMD的PowerNow!技术。
7. 采购与技术支持建议
• 采购渠道:
◦ 优先选择研祥、凌华等工业主板厂商的拆机模块,通常包含散热片和测试报告。
◦ 注意区分Transmeta TM8600与东芝TM8600(后者为电源管理芯片),避免混淆。
• 技术支持:
◦ 高校实验室(如斯坦福大学计算机系)保存有历史开发资料,可通过学术合作获取。
◦ 逆向工程工具(如IDA Pro)可分析Code Morphing软件的二进制翻译逻辑,辅助旧系统维护。
|
