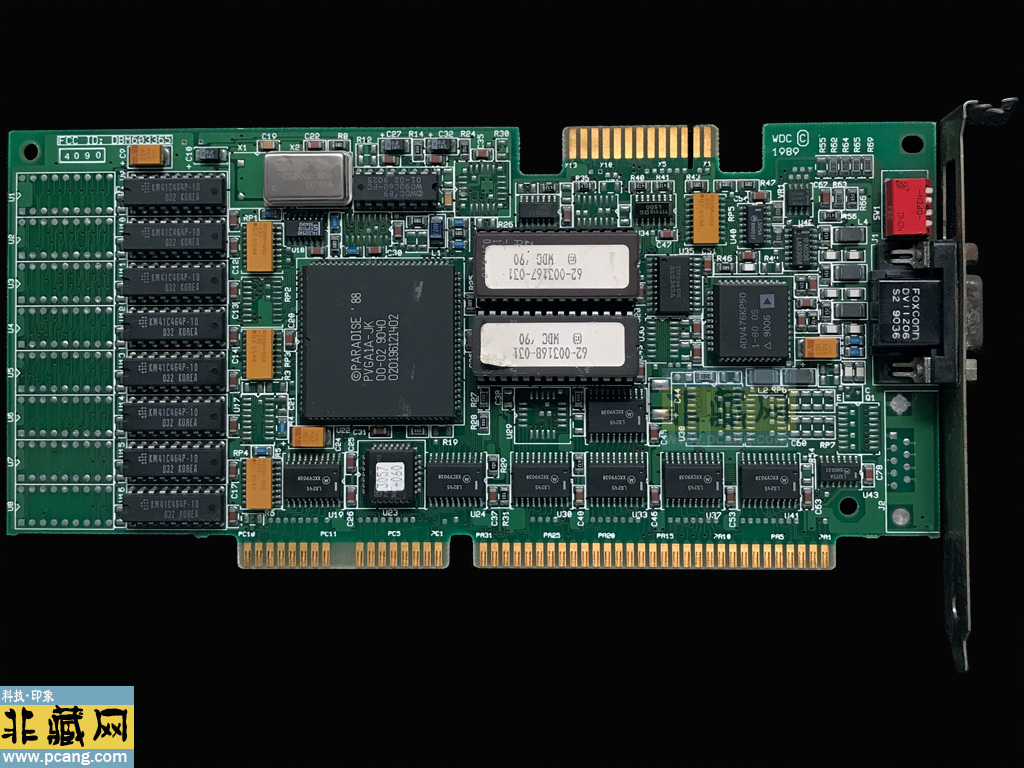

WDC VGA B/16 256K是一款由Western Digital（WDC）在1990年代初推出的16位ISA接口显卡，搭载WD90C00-JK或PVGA1A芯片组，显存固定为256KB。

一、技术规格与硬件特性

1. 核心参数

◦ 芯片组：采用WD90C00-JK（1.25μm工艺，核心频率36MHz）或PVGA1A（WDC收购Paradise Systems后的衍生型号），支持16位ISA总线。

◦ 显存配置：标配256KB 80ns DRAM（三星芯片），不可扩展。部分资料提到类似型号（如PVGA1A-JK）可通过跳线扩展至1MB，但需额外验证。

◦ 接口与输出：15针D-Sub接口（标准VGA），支持最高分辨率800x600（256色）或640x480（16位色），兼容MDA/CGA/EGA模式。

◦ 兼容性：适用于IBM PC/AT兼容机，需搭配ISA插槽主板，支持DOS、Windows 3.x及早期Windows 95系统，需手动配置IRQ和I/O地址（通常为0x3B0-0x3BB或0x3C0-0x3CF）。

2. 性能表现

◦ 带宽瓶颈：受限于ISA总线（最大8MB/s），实际图形处理能力接近同期8位显卡，但16位数据通道在文本显示和简单图形任务中表现更稳定。

◦ 渲染限制：在《Wolfenstein 3D》等早期3D游戏中可能出现画面异常，需通过驱动补丁或软件调整缓解。

二、品牌与市场背景

1. 贴牌与代工

◦ 该显卡由Western Digital直接生产，可能被其他厂商贴牌销售。例如，Paradise Systems PVGA1A-JK与WDC VGA B/16 256K为同芯片产品，仅品牌标识不同。

◦ 市场定位：面向商业和家用市场，用于基本图形处理和文本显示，不支持3D加速。

2. 技术特性

◦ BIOS与驱动：需安装专用BIOS（如27C128 EPROM），部分用户从社区或俄罗斯网站获取BIOS文件。官方驱动缺失，需依赖通用VGA驱动或第三方兼容驱动。

◦ 扩展能力：显存不可扩展，且无额外接口（如TV输出），功能较为单一。

三、驱动与兼容性

1. 驱动支持

◦ 手动配置：在DOS或Windows 3.x中需手动设置硬件资源（IRQ、I/O地址），部分用户通过修改驱动文件解决兼容性问题。

◦ 现代系统支持：在Windows 95/98中可有限使用，但需调整刷新率设置；现代操作系统（如Windows 10）无法直接识别，需通过虚拟机或ISA转接卡实现有限支持。

2. 系统兼容性

◦ 可在Windows NT 4.0中使用，但可能出现驱动不兼容问题，需依赖社区提供的补丁。

四、稀有性与收藏价值

1. 现存情况

◦ ISA接口显卡在90年代中期被PCI取代，且Western Digital已退出显卡市场，导致该卡现存数量适中。完整保留ISA转接支架和驱动软盘的较为罕见，二手市场价格约$80-$120。

◦ 收藏建议：优先选择附带原始BIOS芯片的卡，注意检查金手指氧化程度和电容状态。

2. 市场交易

◦ 可通过复古硬件平台（如Vogons Marketplace）或二手电商（eBay）购买，但需警惕BIOS芯片缺失或功能损坏的卡。

五、未明确的信息点

1. 型号命名规则

◦ “B/16”后缀的具体含义未在资料中明确，可能代表“16位总线”或特定版本标识。

2. 显存扩展细节

◦ 部分资料提到类似型号（如PVGA1A-JK）支持显存扩展至1MB，但WDC VGA B/16 256K是否具备此功能仍需进一步验证。

六、总结

    WDC VGA B/16 256K是一款搭载WD90C00-JK/PVGA1A芯片的16位ISA显卡，技术规格符合1990年代初的行业标准。尽管存在性能限制和兼容性问题，它仍是研究ISA总线技术和复古计算机的重要样本。由于缺乏官方资料，建议通过硬件数据库或复古计算机社区获取更多细节。对于收藏者而言，该卡的历史价值使其成为值得关注的对象，但需注意BIOS芯片的完整性和功能状态。
