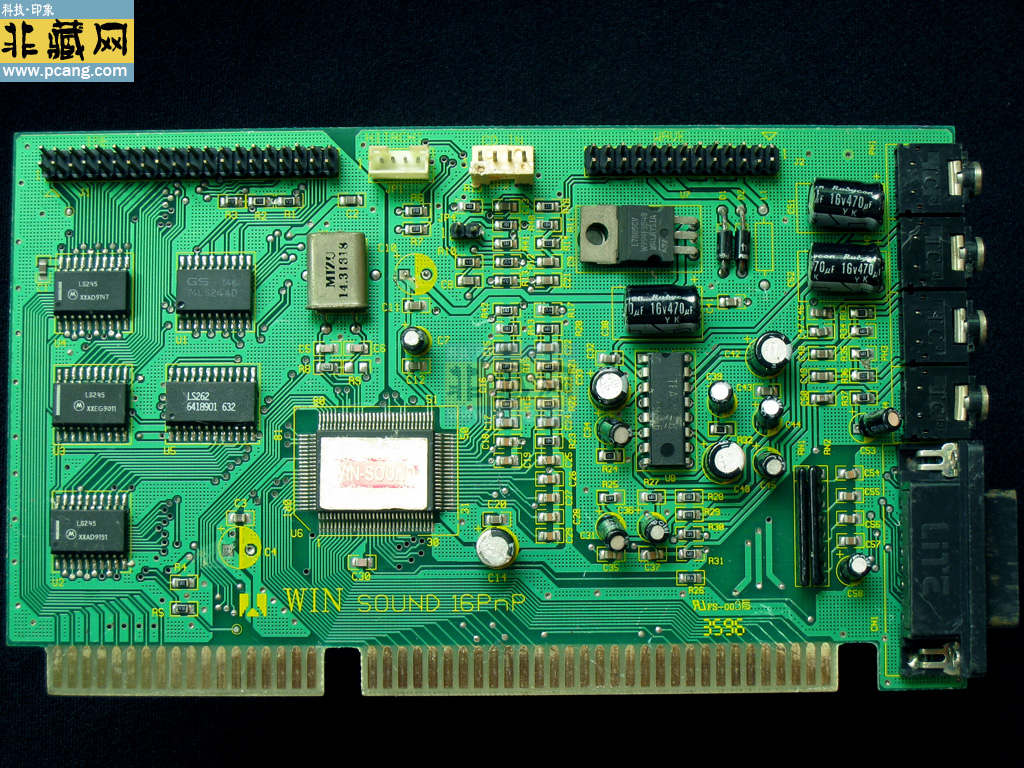

Win Sound 16PNP 是一款90年代中后期面向Windows系统的即插即用（PnP）ISA声卡，主要适配IBM兼容机，定位入门级多媒体应用。

一、硬件架构与核心组件

1. 芯片组合与功能定位

• 音频控制器：采用Opti 82C92 或AD1812 芯片。其中，Opti 82C924 是一款集成音频处理逻辑的控制器，支持16位立体声和FM合成，广泛应用于同期白牌声卡；AD1812 则是Analog Devices推出的单芯片音频子系统，兼容Sound Blaster Pro和Ad Lib标准，具备DSP处理能力。

• CODEC芯片：可能搭载 Cirrus Logic CS4231-KL 或类似16位编解码器，负责模拟音频信号的输入输出，支持44.1kHz采样率和Line-In/Line-Out接口。

• PnP实现：通过ISA总线的PnP接口逻辑（如AD1812的内置PnP服务）实现自动资源分配，支持Windows 95的即插即用功能。

2. 接口与扩展性

• 物理接口：提供标准ISA插槽，配备Line-Out、Mic-In、MIDI/游戏端口，部分型号可能集成CD-ROM接口（如IDE或SCSI）。

• 资源管理：依赖BIOS和操作系统的PnP支持，但实际使用中可能因IRQ/DMA冲突导致兼容性问题，需手动调整跳线或通过DOS工具配置。

二、技术特性与功能表现

1. 音频处理能力

• 基础功能：支持16位立体声播放和录音，兼容Microsoft Windows Sound System、Sound Blaster Pro等标准，可运行DOS游戏和早期Windows音频应用。

• FM合成：部分型号通过Opti MAD 16 Pro或AD1812的内置DSP实现FM音乐合成，支持20复音（如AD1812的OPL3模拟）。

• 兼容性：通过模拟Sound Blaster Pro接口，可运行依赖该标准的软件，但缺乏硬件混响等高级功能。

2. 即插即用实现

• 驱动支持：需安装Windows 95/98专用驱动，部分型号提供DOS配置工具（如Opti的MAD 16 Pro驱动）。

• 资源冲突：常见问题包括与USB控制器、主板集成设备的IRQ冲突，需在BIOS中手动分配资源或禁用冲突设备。

三、品牌与市场定位

1. 贴牌生产与白牌产品

• 厂商推测：Win Sound 16PNP 可能是 Media Sound 等小众厂商基于公版方案生产的贴牌产品，或采用Opti/AD1812芯片的白牌声卡。

• 同期竞品：与创新Sound Blaster 16 PnP（如CT2950）、帝盟S90等产品竞争，但定位更低，主打价格优势。

2. 历史背景

• 技术过渡：诞生于ISA向PCI总线过渡时期（1995-1998年），随着PCI声卡（如创新AWE64）的普及逐渐被淘汰。

• 市场定位：面向预算有限的DIY用户，用于基础多媒体场景（如音乐播放、简单游戏），但性能低于专业DSP声卡。

四、使用场景与兼容性

1. 复古PC配置

• 系统支持：最佳适配Windows 95/98和DOS系统，需手动安装驱动并配置IRQ/DMA。

• 驱动获取：可从Internet Archive等平台下载历史驱动（如Media Sound 16PNP的Opti 82C924驱动）。

2. 常见问题与解决

• 资源冲突：通过BIOS禁用USB控制器或手动分配IRQ（如IRQ 5），或使用DOS工具（如CTCU）调整声卡设置。

• 驱动缺失：若官方驱动不可用，可尝试第三方兼容驱动（如Unisound）或通过设备管理器手动指定INF文件。

五、总结

     Win Sound 16PNP 是90年代中后期一款典型的入门级即插即用ISA声卡，搭载Opti或AD1812芯片组，主打Windows兼容性和基础音频功能。尽管存在资源分配不稳定、驱动支持有限等问题，它仍可作为研究早期PC音频技术的实物案例。若需实际使用，建议在复古系统中通过手动配置解决兼容性问题，并优先选择已知驱动支持的型号（如Media Sound 16PNP）。
