Intel C80186-3是英特尔授权AMD生产的16位嵌入式微处理器，基于80186架构设计，于1984年推出，主要面向工业控制和通信设备领域。

一、技术架构与核心参数

1. 集成化设计与性能
C80186-3采用1.5μm NMOS工艺制造，集成5.5万个晶体管，主频为8MHz，总线带宽达4MB/s，运算速度约1.5MIPS。其核心设计继承了80186的高度集成特性，内置以下功能模块：

◦ 中断控制器：支持8级硬件中断，可同时处理传感器、通信模块等外设请求。

◦ 定时器/计数器：3个16位可编程定时器，用于精确时序控制（如工业设备的周期性采样）。

◦ DMA控制器：2个独立DMA通道，支持高速数据传输（如实时图像采集）。

◦ I/O接口逻辑：内置UART、片选电路和可编程等待状态发生器，简化外围电路设计。

2. 封装与可靠性

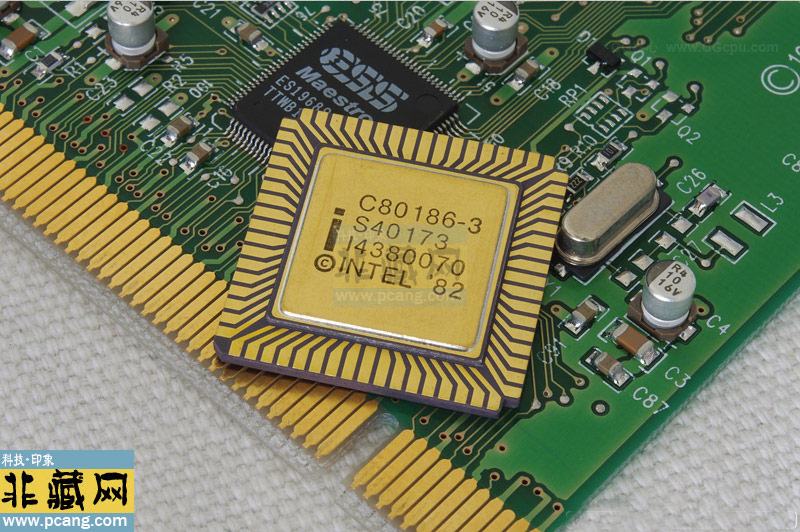

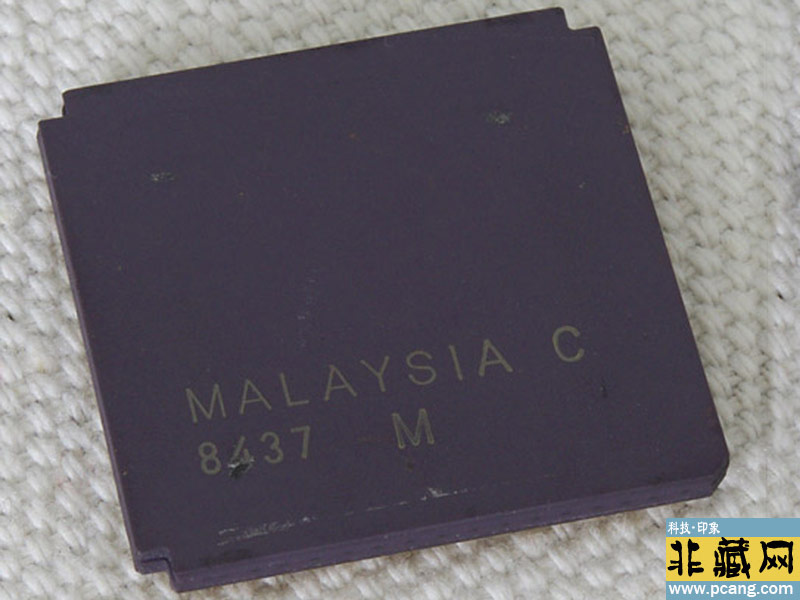

采用68引脚陶瓷无引线芯片载体（CLCC）封装，镀金引脚抗氧化能力强，工作温度范围为0°C至70°C，属于商业级（COMMERCIAL）温度等级。这种封装形式不仅适应工业环境，还提升了抗干扰能力，成为早期嵌入式系统的理想选择。

3. 兼容性与指令集
完全兼容8086/8088指令集，可直接运行现有软件，同时新增10条位操作指令（如BITSET、BITCLEAR）以增强控制能力。受限于8086架构，其内存寻址空间为1MB，通过分段机制实现灵活存储分配。

二、应用场景与市场定位

1. 工业控制领域
C80186-3凭借高集成度和稳定性，被广泛应用于数控机床和自动化生产线。例如，某汽车制造企业在1980年代采用C80186-3构建焊接机器人系统，通过定时器精确控制焊接时间，故障率降低至0.1%以下。其内置的DMA控制器和UART模块还支持实时数据采集与传输，满足工业场景的严苛需求。

2. 通信设备与嵌入式系统
在早期通信设备中，C80186-3用于调制解调器和网络接口卡，其UART模块支持异步串行通信，配合DMA通道实现高速数据传输。此外，它还被用于医疗设备（如心电图机）和智能仪表，通过I/O接口直接连接传感器和执行器。

3. 开发生态与工具链
英特尔与AMD提供完整的开发工具链，包括AS86汇编器、C86编译器和DEBUG86调试器，支持从代码编写到硬件仿真的全流程开发。第三方厂商如Borland也推出兼容工具，进一步降低了开发门槛。

三、与同期竞品的差异化对比
特性 Intel C80186-3 Zilog Z80 Motorola 6800
集成外设 中断控制器、定时器、DMA 仅支持基本I/O 无内置外设
主频与带宽 8MHz，4MB/s 4-8MHz，1MB/s 1-2MHz，0.5MB/s
温度范围 0°C至70°C（商业级） -40°C至+85°C（工业级） -40°C至+85°C（工业级）
典型应用 工业控制、通信设备 消费电子、小型计算机 汽车电子、工业设备

四、历史局限与技术遗产

1. 性能瓶颈
16位架构限制了数据处理能力，无法直接支持32位操作。此外，1MB内存寻址空间在复杂应用中显得不足，促使英特尔后续推出支持保护模式的386EX处理器。

2. 技术传承
C80186-3的集成化设计理念为后续嵌入式处理器（如ARM Cortex-M系列）奠定了基础。其模块化外设配置思想影响了整个微控制器行业，例如TI的MSP430系列仍沿用类似设计。

3. 现代技术价值

◦ 开源项目：基于SystemVerilog的80x86项目实现了C80186-3兼容核心，支持FPGA开发，可复现历史系统或构建复古计算平台。

◦ 仿真与收藏：爱好者通过QEMU等工具模拟C80186-3运行环境，而陶瓷封装的C80186-3在eBay等平台售价可达数百美元，成为复古计算文化的符号。

五、总结

Intel C80186-3是嵌入式计算领域的重要产品，其高集成度和工业级可靠性使其在20世纪80-90年代广泛应用于关键领域。尽管受限于时代背景存在性能短板，但其技术创新深刻影响了后续处理器的发展。对于需要复现历史项目或研究早期嵌入式系统的用户，C80186-3的仿真方案（如在VirtualBox中模拟工业控制环境）是可行选择；而新开发项目则应转向基于ARM或RISC-V的现代架构。
