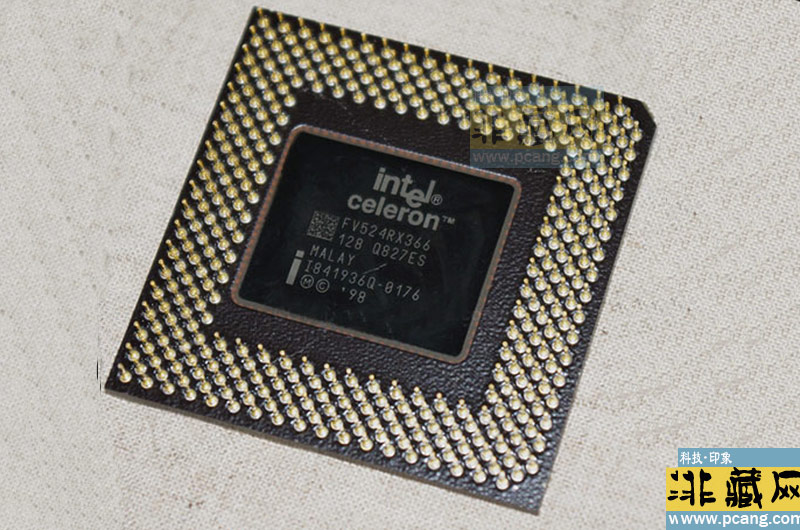

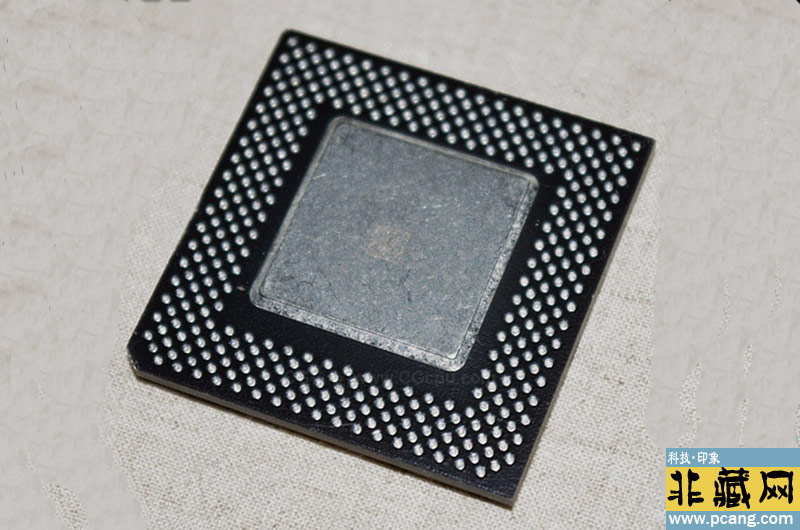

Intel Celeron 366 ES（工程样品）是英特尔于1999年推出的早期赛扬处理器，属于Pentium II架构的衍生型号，主要用于主板兼容性测试和性能验证。
一、硬件架构与工程背景

1. 核心参数

• 架构：基于 Deschutes核心（Pentium II的简化版），采用 0.25μm工艺，集成 950万晶体管，无L2缓存（早期赛扬仅保留L1缓存，容量16KB）。

• 接口：原生 Slot 1封装（SEC卡匣式），需搭配专用主板或通过Slot 1转Socket 370转接卡（如AOpen Slotket）适配后期主板。

• ES标识：编号通常为 SL2W8 或 SL2WB，步进多为 B0（量产版步进为C0），可能存在电压识别（VID）引脚定义差异或未完全验证的指令集支持。

2. 与量产版的差异

• 功能限制：部分ES样品可能屏蔽了 MMX指令集 或存在浮点运算单元（FPU）缺陷，需通过软件测试（如Sisoft Sandra）验证完整功能。

• 电压兼容性：量产版电压为 2.0V，但ES版可能需 1.8V-2.2V 之间的非标准电压，需主板支持手动调压（如华硕P3B-F主板）。

二、超频潜力与魔改方案

1. 超频原理

• 外频突破：
原生外频 66MHz（倍频5.5x），通过提升外频至100MHz（Slot 1主板需支持100MHz前端总线），可超频至 550MHz（100MHz×5.5），性能提升约 50%。
注：部分ES样品可能未锁定倍频，若倍频可调节（如解锁至6x），甚至可达 600MHz（100MHz×6）。

• 电压调整：
超频至100MHz外频时，通常需将电压提升至 2.1V-2.2V（需主板支持VID超频），但需警惕 电容耐压极限（早期主板电容多为2.5V额定电压）。

2. 转接与散热方案

• 接口转接：
使用 Slotket转接卡（如AOpen AK64）转换为Socket 370接口，需注意转接卡的供电稳定性（部分廉价转接卡可能导致电压波动）。

• 散热改造：

◦ 被动方案：铜质散热片+38CFM暴力风扇（如Sunon MF30100V1），满载温度可控制在 70℃以下。

◦ 主动方案：定制铝制水冷头（如借鉴显卡水冷设计），配合80mm水冷排，温度可降至 55℃左右。

三、历史价值与收藏特性

1. 技术里程碑意义

• 该处理器是英特尔“简化版策略”的早期实践，通过削减L2缓存降低成本，奠定了赛扬系列的市场定位。ES版本的存在反映了Pentium II向Socket 370过渡时期的技术调试过程（如后期Coppermine核心转向Socket 370）。

2. 收藏市场现状

• 稀有性：ES版流通量远低于量产版，带原盒包装的样品（如Intel内部测试用“白盒”）存世量极少，二手平台售价约 80-150美元（普通量产版仅10-20美元）。

• 编号辨识：关注SL编号（如SL2W8为366MHz ES）和产地（马来西亚产ES可能比中国产更早批次），部分样品印有 “Sample Not For Sale” 字样，具有更高收藏价值。

3. 兼容性测试价值

• 可用于验证Slot 1主板的极限外频支持（如VIA 694X芯片组主板是否稳定运行100MHz FSB），或测试 Windows 98 SE对早期赛扬的驱动兼容性（部分ES可能需手动安装微码补丁）。

四、现存问题与风险提示

1. 硬件兼容性

• 主板支持：仅部分Slot 1主板（如技嘉BX2000+）通过BIOS更新支持100MHz外频，多数老主板可能在超频后出现 PCI/AGP频率失锁（如PCI频率从33MHz升至44MHz，导致声卡或网卡异常）。

• 内存限制：超频至100MHz外频时，需搭配 PC100 SDRAM（普通PC66内存可能无法稳定运行），且需开启 异步内存模式（如内存频率设为66MHz，CPU外频100MHz）。

2. 稳定性风险

• ES特有缺陷：部分样品可能存在 TLB（转换后备缓冲器）错误，导致运行大型程序时死机，需通过 Prime95烤机测试 验证稳定性（连续运行4小时无崩溃视为合格）。

• 电容老化：搭配的Slot 1主板多为20年以上老硬件，需提前更换 主板电容（特别是Nichicon KY系列易鼓包型号），避免超频时供电故障。

五、总结：极客文化的活化石

      Intel Celeron 366 ES不仅是一块技术验证样品，更是x86架构民主化进程的见证者——它通过“阉割”策略让更多用户接触奔腾级性能，同时其超频潜力激发了早期DIY社区的探索热情（如2000年前后的“赛扬超频大赛”）。对于硬件爱好者而言，收藏并调试此类处理器，既是对PC历史的致敬，也是理解现代CPU魔改技术（如PL2303转接、BIOS微码修改）的启蒙之路。
