intel RapidCAD

收藏者:伊般冷  藏品属地:北京市  藏品年代:1992  类目:CPU  核心缓存:0000MB  核心频率:33MHz  Socket:PGA-132/PGA-68  价位代码:FC

intel RapidCAD

intel RapidCAD

Intel RapidCAD是1992年推出的一款针对386系统的升级套件,旨在通过硬件替换显著提升浮点运算性能,尤其适用于CAD等专业计算场景。

一、技术架构与功能特性

1. 双芯片协同设计

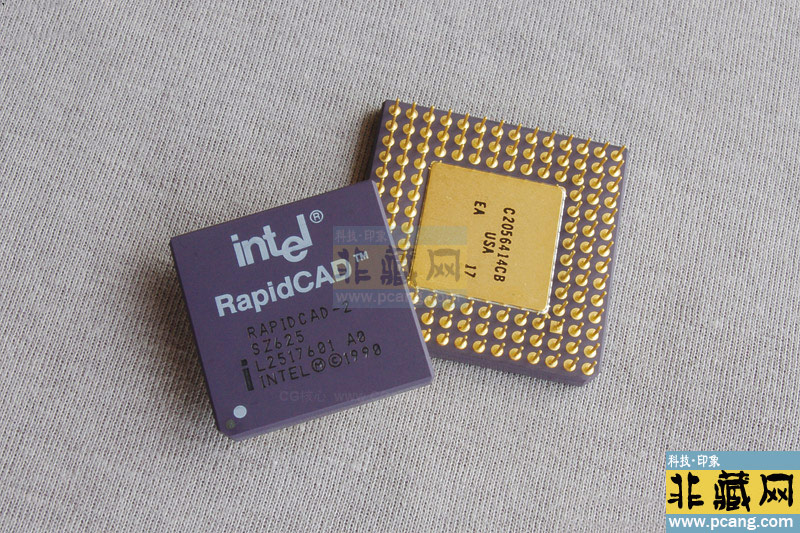

• RapidCAD-1:本质是一颗阉割版的486 DX处理器,采用0.8微米CH MOS工艺,集成80万个晶体管。它移除了486的8KB L1缓存和部分指令(如BSWAP),但保留了完整的浮点运算单元(FPU),并采用132针PGA封装,与80386完全兼容。

• RapidCAD-2:68针PGA封装的逻辑芯片,仅负责生成FERR信号,模拟387协处理器的异常处理机制,确保主板兼容性。

2. 性能表现

• 浮点运算飞跃:由于将FPU集成到CPU核心,RapidCAD的浮点性能较386/387组合提升70%-100%。例如,在AutoCAD中渲染时间从1152秒缩短至32秒,加速比达63%。

• 整数性能受限:因缺乏L1缓存且沿用386的慢速总线(2周期/总线事务),整数性能仅提升10%-35%,甚至可能因内存带宽瓶颈出现性能倒挂。

3. 电气参数

• 主频支持25/33MHz,核心电压5V,功耗约2.6W(33MHz版),与同期486 DX相当。

• 支持即插即用,无需修改主板BIOS,但需搭配386系统的5V供电环境。

二、市场定位与历史背景

1. 精准的用户需求

• 386用户的升级痛点:90年代初,386系统用户面临专业软件(如AutoCAD)对浮点运算的高需求,但外接387协处理器成本高昂且性能提升有限。RapidCAD以499美元的价格提供了更优解决方案。

• Intel的市场策略:通过RapidCAD,Intel既清理了486早期晶圆的库存(因L1缓存缺陷被淘汰的芯片),又避免直接与自家486 DX产品线竞争。

2. 未公开的中国市场策略

• 区域限制:因当时中国市场对高端计算需求较低,RapidCAD未通过官方渠道发售,仅能通过eBay等国际平台购买。

• 技术验证:部分工程样品(如1992年4月生产的批次)采用1991年12月的晶圆,反映出Intel对该产品的试水性质。

三、与现代技术的关联与启示

1. 技术遗产

• 封装创新:RapidCAD-1的132针PGA封装为后续Socket 2/3接口奠定基础,其引脚定义与386完全兼容,开创了跨代升级的先河。

• 模块化设计:双芯片协同方案启发了Intel后续的“处理器+协处理器”架构,如至强Phi加速器的设计思路。

2. 对CAD领域的影响

• 性能标杆:RapidCAD的Spec FP 6.1评级(33MHz)成为当时CAD工作站的性能基准,甚至超过部分早期486系统。

• 兼容性挑战:因移除L1缓存,RapidCAD在运行依赖缓存的应用时表现不佳,这促使软件开发商优化代码以减少对缓存的依赖。

四、鉴别与收藏价值

1. 真伪鉴定

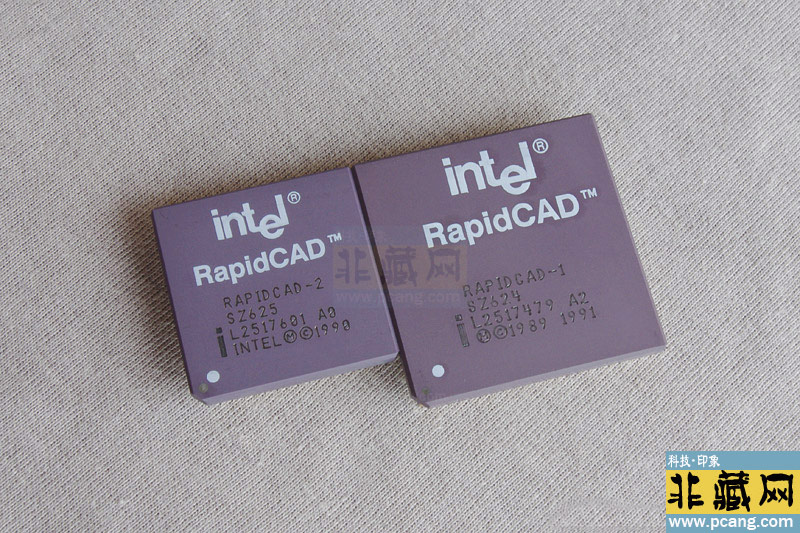

• 外观特征:RapidCAD-1顶盖印有“Intel RapidCAD-1”字样及S-Spec编号(如SZ624),而普通486 DX为“80486 DX”标识。

• 功能测试:通过Universal Chip Analyzer等工具可检测其CPUID特征(Family 4h, Type 0h),与标准486 DX的CPUID(Family 4h, Type 1h)存在差异。

2. 收藏建议

• 整机价值:搭载RapidCAD的386系统(如Compaq Deskpro 386)因完整保留升级历史,收藏价值高于单芯片。其市场价格约为300-500美元,具体取决于主板兼容性和原始包装完整性。

• 技术研究:RapidCAD是研究x86架构演进的重要样本,尤其适合分析L1缓存对性能的影响机制。建议搭配ISA总线分析仪进行深入测试。

五、与其他升级方案的对比
方案 性能提升 成本(1992年) 兼容性 典型用户
Intel RapidCAD 浮点+85% $499 即插即用 专业工程师
386 DX + 387 DX 浮点+50% $250 需BIOS支持 普通用户
直接升级486 DX系统 整体+200% $1500 需更换主板 企业级客户

六、总结

     Intel RapidCAD是x86发展史上极具创新性的过渡产品,它通过巧妙的硬件设计在不改变主板的前提下实现了386系统的浮点性能跃升。尽管受限于时代技术(如缺乏缓存和慢速总线),但其模块化思路和精准的市场定位仍为现代硬件升级提供了重要借鉴。对于复古计算爱好者,RapidCAD不仅是一件收藏品,更是研究90年代CAD技术演进的活化石。
