TI TX486SLC-E 40GA ：Cyrix设计、TI代工的低功耗486兼容处理器

1. 架构背景与技术特性

• 起源与设计：
TX486SLC-E 40GA是德州仪器（TI）基于Cyrix CX486SLC架构代工生产的32位微处理器，属于早期低功耗x86兼容芯片。Cyrix最初设计的486SLC旨在以低成本实现低功耗性能，TI通过代工获得技术授权后，推出自有品牌版本。

◦ 核心架构：
兼容Intel 486指令集，支持16位数据总线和24位地址总线（16MB寻址空间），内置1KB一级缓存（指令+数据），无集成浮点运算单元（FPU），需外接80387协处理器扩展。

◦ 制程与封装：

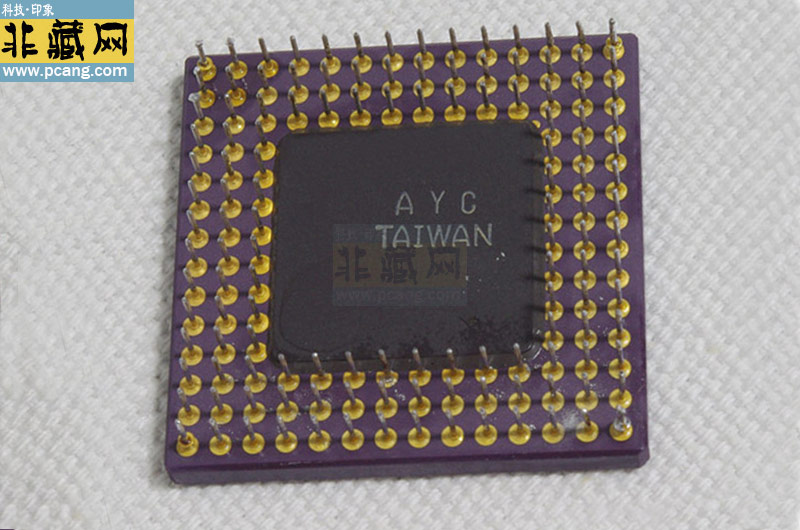

采用1.2微米CMOS工艺，核心电压5V（部分版本支持3.3V），典型功耗约3.5W。封装形式为132引脚陶瓷PGA（CPGA），兼容Socket 3接口，引脚定义与Intel 386SX完全一致，可直接替换。

◦ 倍频技术：
采用1倍频设计，内部核心频率40MHz，外部总线频率40MHz，支持低速模式（如1/3倍频）以降低功耗，成为当时少数支持动态电源管理的486处理器之一。

2. 性能表现与市场定位

• 基准性能：
在40MHz主频下，整数运算性能约12 MIPS，浮点运算依赖外部80387（如Cyrix 487S），性能接近Intel 386DX/40。实测《德军总部3D》帧率约15 FPS（VGA模式），降频至25MHz后功耗可降至1.8W。

• 低功耗特性：

◦ 休眠模式：通过系统管理中断（SMI）可关闭非必要逻辑电路，休眠电流仅0.4mA，适合笔记本电脑和嵌入式设备。

◦ 电压切换：部分版本支持3.3V/5V混合电压模式，需通过\overline{VCC3}引脚手动配置，适应不同主板供电设计。

• 市场定位：

◦ 便携设备：90年代中期用于东芝T4900CT、戴尔Latitude LX等早期笔记本，替代Intel 386SX以延长电池续航。

◦ 工业控制：因低功耗和稳定性，被用于西门子Simatic S5 PLC和自动化生产线控制器，适应长时间运行需求。

3. 兼容性与开发资源

• 硬件兼容：

◦ 引脚定义与Intel 386SX完全一致，但需注意部分主板（如华硕P3BF）的BIOS可能不识别TI品牌，需手动设置外频为40MHz。

◦ 支持3.3V/5V混合电压模式，可通过\overline{VCC3}引脚切换，适应不同主板供电设计。

• 开发工具：

◦ 编译器：Turbo C++ 2.0支持486汇编编程，兼容DOS/Windows 3.1开发环境。

◦ 仿真器：Bochs可模拟Socket 3平台，支持TX486SLC-E的指令集和时序调试。

4. 市场现状与收藏价值

• 库存与价格：
全新库存稀缺，二手市场（如eBay、VOGONS论坛）偶见拆机品，价格约$80-$200/片，陶瓷封装版本溢价20%。需注意区分“40GA”与“33GA”：后者为33MHz版本，性能略低。

• 真伪鉴别：

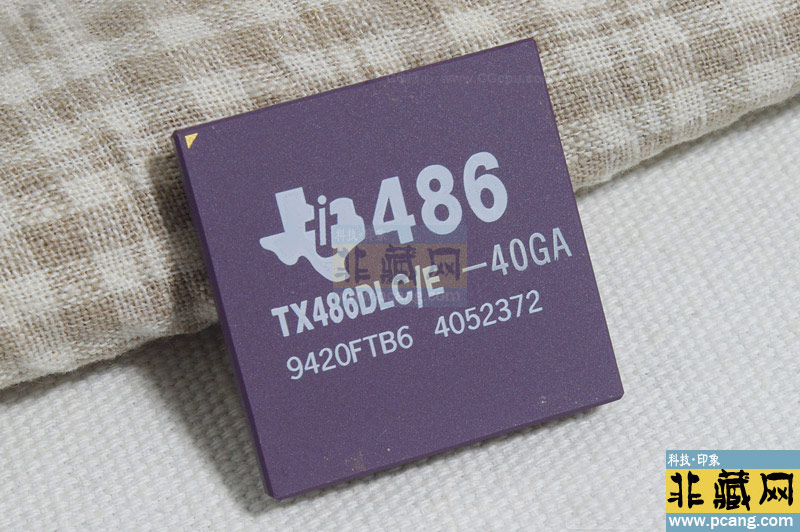

◦ 正品顶盖印有“TI”“TX486SLC-E”及生产日期（如“9336”表示1993年第36周），引脚镀金且无氧化痕迹。

◦ 使用CHKCPU工具可验证芯片ID，显示为“TI 486 SLC (486 SLC) 40MHz”。

5. 技术遗产与社区影响

• 行业影响：
TI通过代工Cyrix设计积累了低功耗处理器经验，其动态电源管理策略为后续移动处理器（如AMD Mobile K6）提供了参考。此外，TI的兼容策略促使Intel加速推出486SX2，间接推动了x86市场的技术竞争。

• 爱好者社区：

◦ VOGONS论坛设有TI 486专题板块，提供超频指南、主板兼容性列表和故障排除方案。

◦ 开源项目“486emu”维护了TX486SLC-E的详细时序模型，支持高精度模拟旧系统运行环境。

总结

TI TX486SLC-E 40GA是90年代x86市场的重要参与者，凭借Cyrix的低功耗设计和TI的代工优势，成为Intel 386SX的主要替代品。尽管技术上未超越原版，但作为历史产物，它见证了半导体产业的竞争与合作，至今仍在复古计算和嵌入式开发中焕发余热。
