TI TX486SLC-E ：低功耗486兼容处理器的技术遗产与应用场景

1. 架构设计与技术特性

• 核心架构与起源：
TX486SLC-E是德州仪器（TI）基于Cyrix CX486SLC架构代工的32位微处理器，旨在以低成本实现低功耗性能。其设计兼容Intel 486指令集，支持16位数据总线和24位地址总线（16MB寻址空间），内置1KB一级缓存（指令+数据），无集成浮点运算单元（FPU），需外接80387协处理器扩展。

◦ 制程与封装：
采用1.2微米CMOS工艺，核心电压5V（部分版本支持3.3V），典型功耗约3.5W。封装形式包括132引脚陶瓷PGA（CPGA）和100引脚QFP（四方扁平封装），其中QFP版本需通过转接卡适配Socket 3接口。

◦ 倍频与电源管理：
支持1倍频设计（如40MHz主频对应40MHz外频），并可通过\overline{VCC3}引脚手动切换3.3V/5V混合电压模式。动态电源管理策略包括休眠模式（电流仅0.4mA），显著延长笔记本电脑和嵌入式设备的续航。

2. 性能表现与市场定位

• 基准性能与应用：
在40MHz主频下，整数运算性能约12 MIPS，浮点运算依赖外部80387协处理器（如Cyrix 487S），性能接近Intel 386DX/40。实测《德军总部3D》帧率约15 FPS（VGA模式），降频至25MHz后功耗可降至1.8W。

◦ 低功耗优势：
通过SMI（系统管理中断）关闭非必要逻辑电路，休眠模式下电流仅0.4mA，成为早期笔记本电脑（如东芝T4900CT）和工业控制设备（如西门子Simatic S5 PLC）的理想选择。

◦ 兼容性升级：
引脚定义与Intel 386SX完全一致，可直接替换老旧386主板上的处理器，通过CX.EXE软件开启缓存后性能显著提升，成为DIY玩家升级旧设备的热门方案。

3. 版本差异与市场现状

• 主要版本与参数：

◦ 40GA：40MHz主频，132引脚PGA封装，典型功耗3.5W，适用于Socket 3主板。

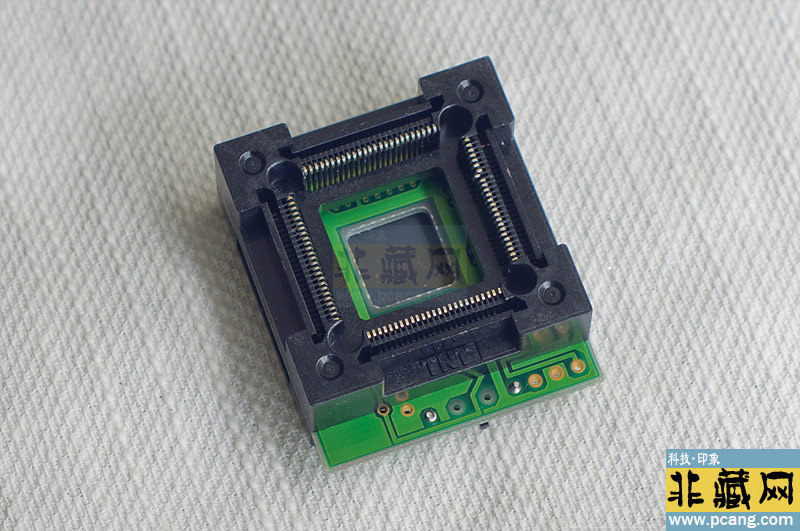

◦ 33PAF：33MHz主频，100引脚QFP封装，需转接卡适配，常见于嵌入式设备。

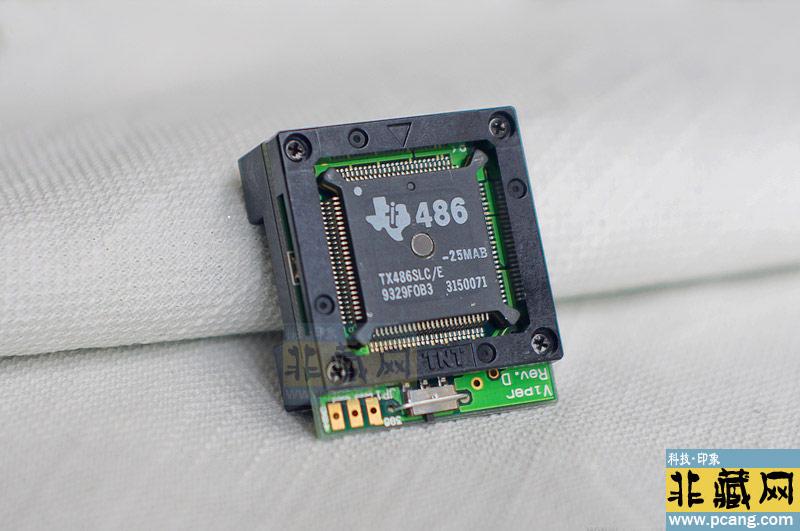

◦ 25MAB：25MHz主频，QFP封装，功耗更低（约1.5W），用于工业控制领域。

• 市场流通与收藏价值：
全新库存稀缺，二手市场（如eBay、VOGONS论坛）价格约$80-$200/片，陶瓷封装版本溢价20%。需注意区分不同后缀（如“40GA”与“33PAF”），并通过CHKCPU工具验证芯片ID显示为“TI 486 SLC”。

4. 技术争议与真伪鉴别

• 缓存容量的澄清：
尽管部分资料提到TI版本可能采用8KB缓存，但权威技术文档显示其与Cyrix原版一致，仍为1KB L1缓存。性能提升主要依赖动态电源管理和制程优化。

• 真伪鉴别的关键点：

◦ 顶盖标识：正品印有“TI”“TX486SLC-E”及生产日期（如“9336”表示1993年第36周），引脚镀金且无氧化痕迹。

◦ 封装工艺：QFP版本边缘圆滑，引脚排列整齐；PGA版本陶瓷基板无裂纹，焊点均匀。

5. 技术遗产与社区影响

• 行业影响：
TI通过代工Cyrix设计积累了低功耗处理器经验，其动态电源管理策略为后续移动处理器（如AMD Mobile K6）提供了参考。此外，TI的兼容策略促使Intel加速推出486SX2，间接推动了x86市场的技术竞争。

• 爱好者社区：

◦ VOGONS论坛设有TI 486专题板块，提供超频指南、主板兼容性列表和故障排除方案。

◦ 开源项目“486emu”维护了TX486SLC-E的详细时序模型，支持高精度模拟旧系统运行环境。

总结

TI TX486SLC-E是90年代x86市场的重要参与者，凭借Cyrix的低功耗设计和TI的代工优势，成为Intel 386SX的主要替代品。尽管技术上未超越原版，但作为历史产物，它见证了半导体产业的竞争与合作，至今仍在复古计算和嵌入式开发中焕发余热。
